V型六缸汽车发动机活塞曲柄连杆结构模型

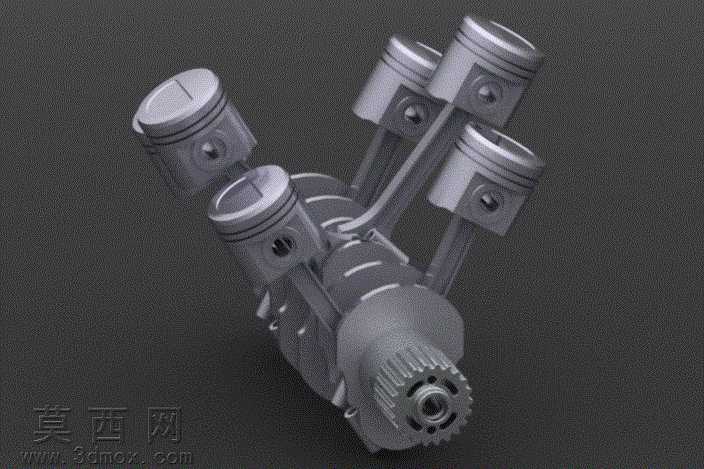

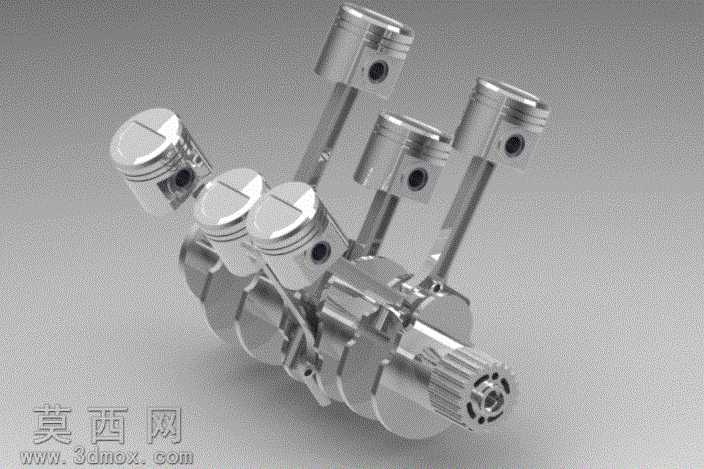

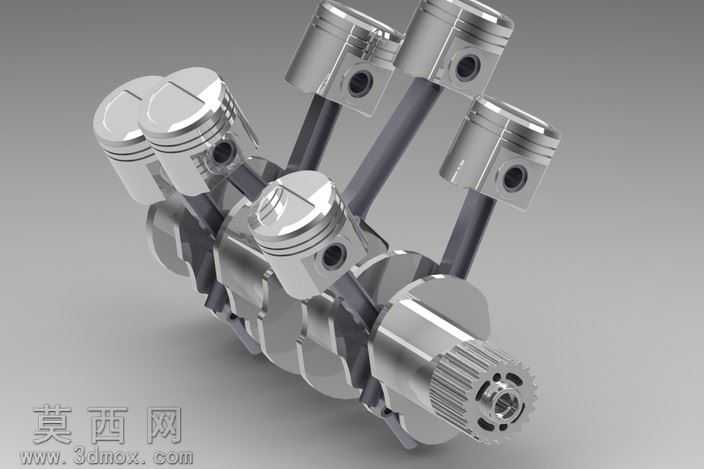

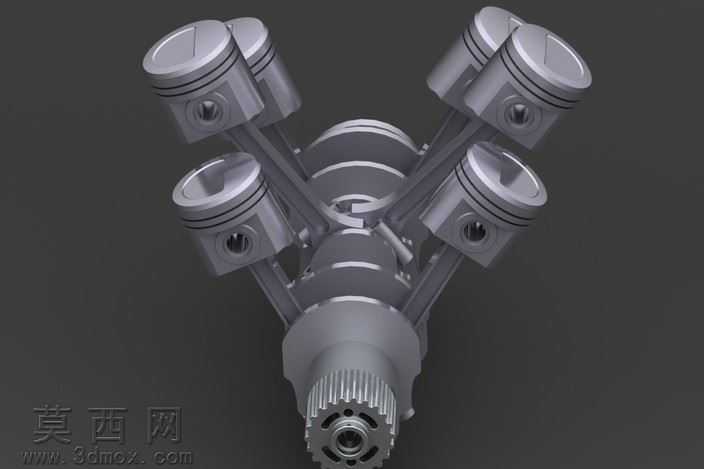

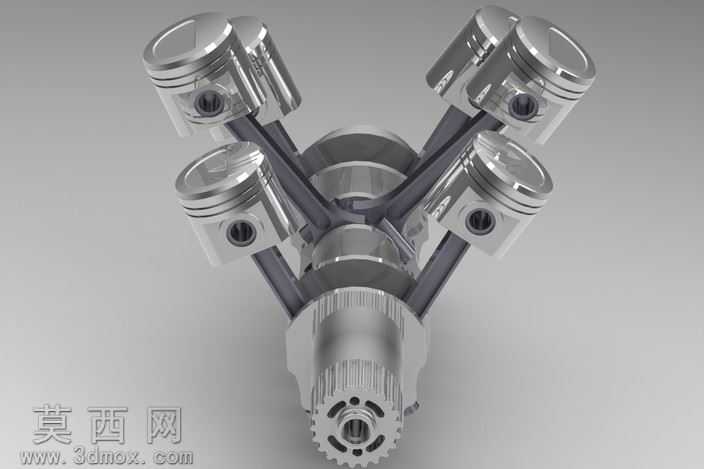

本模型为V型六缸内燃机核心运动机构三维建模成果，建模过程围绕发动机实际工作的运动逻辑展开，首先依据V6发动机60°夹角的经典布局完成整体坐标系搭建，逐一完成活塞、活塞环、活塞销、连杆、曲轴曲柄、输出轴端等核心零件的参数化建模。建模阶段严格遵循机械设计公差规范，对活塞销与连杆小头的配合间隙、连杆大头与曲轴曲柄销的转动配合结构、曲轴主轴颈的支撑定位结构都做了精准还原，每个活塞的顶部燃烧室凹坑、活塞环槽结构、活塞销座的加强筋结构都按照真实车用V6发动机的结构比例完成绘制，连杆的杆身变截面设计、大头剖分连接结构、曲轴的平衡重配重结构、输出端的花键传动结构都做了精细化的特征还原。材质渲染阶段采用金属材质体系，为活塞部件赋予铝合金磨砂金属材质，还原活塞轻量化的材质特性，为连杆、曲轴部件赋予合金钢抛光金属材质，通过调整材质的粗糙度、反射率参数，还原钢制运动部件的金属质感，同时对部件的边缘做了细微的倒角处理，避免模型出现生硬的棱角失真。结构设计上完整还原V6发动机的做功顺序逻辑，六个活塞分为两列呈V型排布，对应曲轴上六个相位差120°的曲柄销，能够直观展示四冲程发动机进气、压缩、做功、排气四个行程中活塞往复运动、连杆摆动、曲轴旋转的完整运动传递关系，模型可用于动力原理演示、结构教学、虚拟装配验证等场景，整体建模逻辑严谨，结构还原度高，能够清晰展现V6发动机核心运动机构的组成与工作原理，帮助使用者直观理解内燃机动力输出的机械逻辑。
