轮廓铣夹具配套捡拾器防护盖板

　　该防护盖板围绕轮廓铣加工工位上的捡拾器组件进行结构适配，主要承担外侧遮挡、安装定位和作业防护作用。现场使用时，捡拾器靠近铣削区域，切屑、切削液和细小工件残料容易进入运动配合部位，护罩通过连续的外缘封边将内部机构与加工环境隔开，同时保留必要的观察、穿装和固定位置，使夹具在频繁上下料过程中仍能保持稳定的工作边界。

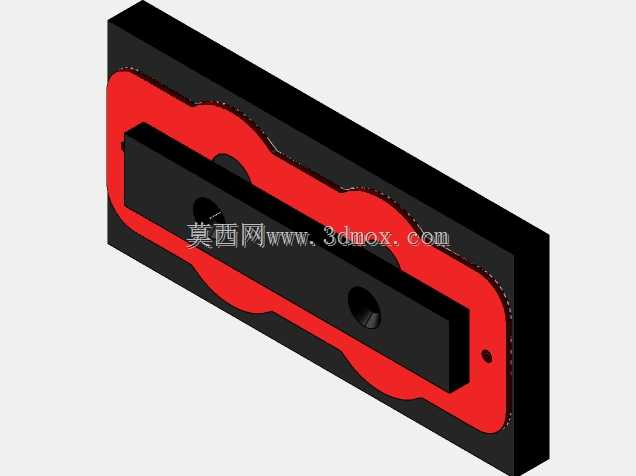

　　外形上采用长条形板状主体，外轮廓并非简单矩形，而是沿内部捡拾器的布置轨迹形成起伏曲线。红色密封或衬垫层贴合在黑色基体与被防护部件之间，能够补偿加工面的微小不平，减少刚性接触造成的压痕，也能阻挡细碎切屑沿缝隙进入。黑色主体承担主要结构强度，边缘厚度均匀，适合板材加工后进行铣削成型；中部凸起的长条形安装座用于承接外部固定件，座体上设置圆孔，可与销轴、螺钉或定位柱配合，保证护罩装配后不发生横向窜动。

　　设计思路上，先以捡拾器的实际运动包络为依据确定内凹空间，再反向推导护罩内壁形状。曲线区域不是装饰造型，而是为了避让夹具体、捡拾爪和输送通道：局部加宽段对应机构摆动幅度较大的位置，收窄段则贴近固定基座，减少护罩对操作空间的侵占。板面上的小孔承担定位与紧固双重作用，孔位分布兼顾装拆顺序，靠近端部的孔可限制护罩绕中部安装点转动，中间孔则承担主要锁紧载荷。

　　安装边界方面，护罩以平面贴合为基础，背部需要与夹具基板保持平行，配合面应在装配前清理毛刺和残留切屑。中部凸台高度决定了护罩与内部运动件之间的安全间隙，建模时需核对凸台底面与捡拾器最高运动位置的距离，避免高速往复动作中发生擦碰。外缘曲线到夹具侧壁的距离应预留手指和工具操作空间，过窄会增加清理难度，过宽则会削弱防护密封性。

　　在轮廓铣工序中，这类护罩还能改善工装维护性。操作者无需拆解全部捡拾机构，即可通过拆下护罩检查内部弹簧、夹爪和导向件；重新装配时，外形曲线与衬垫层具有明显的防错效果，方向装反时孔位和轮廓无法对齐。结构建模时应重点控制板厚、凸台高度、孔径和曲线过渡半径，尤其在弯折较明显的轮廓段，过渡圆角要兼顾铣刀走刀半径和应力集中问题。整体结构简洁，没有复杂曲面，适合通过三维建模完成干涉检查后直接用于工装设计、装配验证和加工出图。
