八轮重载越野行走底盘悬架结构设计

　　这套行走机构围绕非铺装路面的重载通过需求展开，整体采用八轮布置，前后各设置两组轮轴，轮距与轴距在三维装配中按承载分布和转向避让空间进行协调。车架主体由纵向承载梁与横向连接梁构成，梁体之间保留了悬架摆动、轮边部件安装以及后期动力传动件布置的空间，避免结构在满载压缩时出现运动干涉。

　　从使用场景看，该类底盘可作为小型全地形作业车辆、野外运载平台或特种巡检设备的行走基础。多轮布局的核心价值在于降低单轮接地比压，在松软泥土、碎石路面或临时施工便道上行驶时，轮胎能够分散整车载荷，减少单轮陷车风险。相比四轮结构，八轮方案在越障过程中可让更多车轮同时接触地面，当某一组车轮抬起时，其余车轮仍能维持支撑，使底盘姿态更平稳。

　　轮边部分预留了轮毂、轴承、轮轴及连接座的安装位置，轮胎外侧带有明显的胎纹结构，可在建模阶段直接检查轮胎包络与车架、悬架之间的间隙。图中尺寸标注集中在轮组间距和关键安装边界上，设计时需要重点核对轮胎最大外径、满载跳动行程以及横向偏摆范围。若后续增加制动、驱动或转向模块，轮轴中心高和轮边支座孔位将成为重要基准，不能在详细设计阶段随意变动。

　　悬架与车架的连接采用分段式结构思路，横向构件承担轮组定位和载荷传递，纵向梁则负责贯通前后承载。这样的布置有利于把路面冲击从轮边逐步传递到车架，再由梁体分散到整体平台。建模过程中，应先确定轮胎接地平面和轮轴中心线，再反向推导悬架摆臂、支座和车架梁的位置；若先搭建车架再补轮组，容易出现轮距不协调、底盘离地间隙不足或悬架行程被梁体限制的问题。

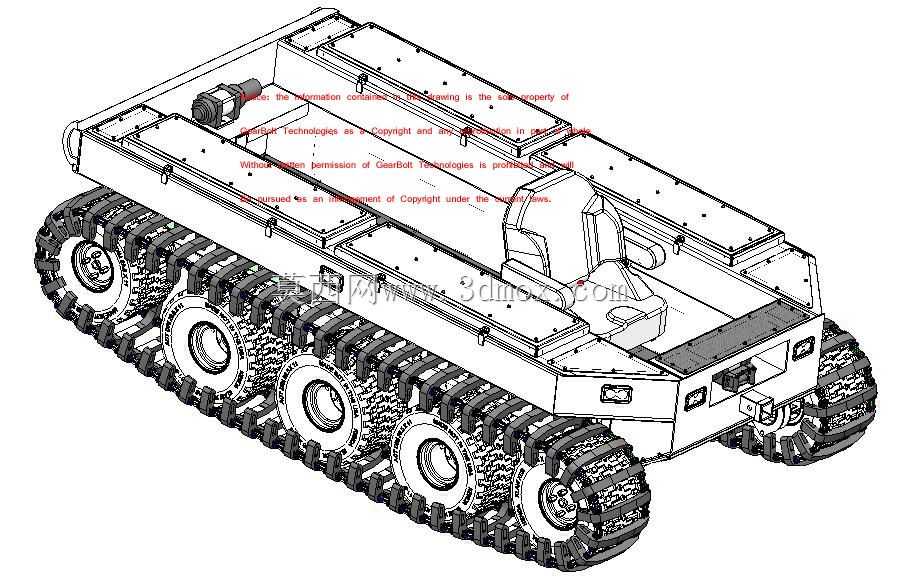

　　安装边界方面，底盘上方平面可承载货厢、设备舱或作业机具，侧面需要留出轮胎转向与跳动空间，底部则应保证最小离地间隙。轮边支座的开孔方向、紧固件位置和梁体焊接区域都需要在装配环境中同步检查。对于工程评审而言，该三维结构不仅用于外观展示，更重要的是验证多轴行走系统的空间关系、承载路径和后续改装可行性，为详细零件设计、工程图输出以及样机制作提供直接依据。
