带TFT显示屏的STM32开发板结构

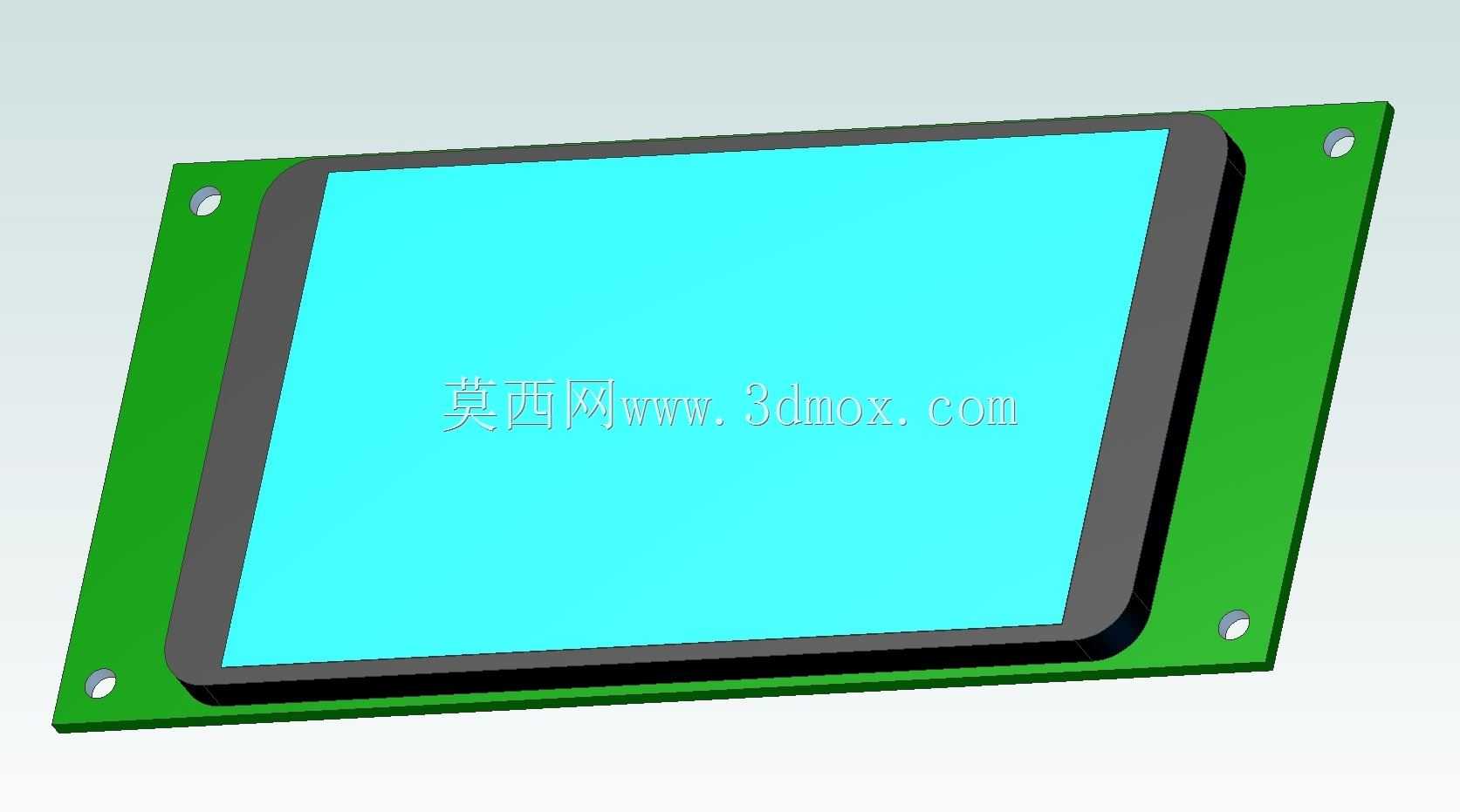

　　该结构面向嵌入式评估、人机界面验证和教学实验场景，核心由绿色PCB基板、矩形TFT显示模组及四周安装固定孔组成。显示区域占据板面主要位置，黑色边框包裹亮蓝色有效观察面，能够在方案阶段直观表达屏幕可视范围、边框遮挡关系和板卡装配后的视觉比例。

　　从实际用途看，这类板卡常用于工业控制样机、小型终端、传感器数据显示、交互菜单调试以及电子课程设计。结构建模时并未追求芯片级细节，而是把重点放在整机集成时最容易发生干涉的位置：屏幕外轮廓、PCB边界、安装孔位和叠层高度。对于机柜面板、手持设备外壳或台式测试架设计而言，这些边界比单个元器件尺寸更直接影响开孔、避让和固定方式。

　　显示模组采用板上贴合的布置思路，屏幕主体位于PCB中央，四角保留通孔区域，便于通过螺钉、铜柱或外壳立柱完成固定。绿色基板向屏幕外侧伸出形成安装耳，孔位靠近板边，可在有限空间内提供稳定支撑，同时减少屏幕边框与紧固件之间的冲突。屏幕四周的黑色压边在模型中作为独立高度特征表达，能够提示外壳开窗时不能只按发光区尺寸开孔，还需为边框、缓冲泡棉和装配公差预留余量。

　　外形处理上，PCB以薄板为基础，显示区通过明显凸起体现模组厚度，亮蓝色面代表有效显示范围。该简化方式适合早期布局评审：工程师可据此检查屏幕法线方向与外壳窗口的对齐关系，评估接插件、按键、背板和支撑柱是否会与显示模组背部发生碰撞。若后续进入详细设计，可在现有轮廓基础上补充FPC、连接器、背光厚度和芯片封装，而不必重新建立板卡整体比例。

　　安装边界方面，板卡四角孔位构成主要定位基准，设计外壳时应围绕孔距建立约束，再根据屏幕可视区确定面板开口。屏幕正面与PCB正面存在高度差，周边需要控制压条或面壳的压紧位置，避免压到有效显示区域。对于需要频繁插拔调试线的场景，板边还应结合实际接口方向预留操作空间；对于封闭设备，则应关注显示屏与透明视窗之间的间隙，防止振动摩擦和灰尘积累。

　　整体模型以几何占位和装配关系为核心，省略了不影响结构判断的细小电子元件，使板卡尺寸、屏幕占比、固定孔和厚度层次更加清晰。它适合用于嵌入式设备的外观核对、安装干涉检查、面板开孔参考以及教学演示，能够帮助结构工程师在硬件细节尚未完全冻结前，先完成壳体、支架和人机界面位置的协同设计。
