航空涡扇发动机涡轮叶片叶轮结构

　　该叶轮结构对应航空涡扇发动机核心转动部件，主要承担气流能量转换与扭矩输出任务，在民航客机、大型运输机及地面燃气轮机的压气机或涡轮段中广泛使用。实际运行时，高温高压燃气沿轴向进入叶片通道，曲面叶型将流体动能转化为转子旋转机械能，进而带动前端风扇与压气机同步工作，其气动效率直接决定整机推重比与燃油消耗水平。

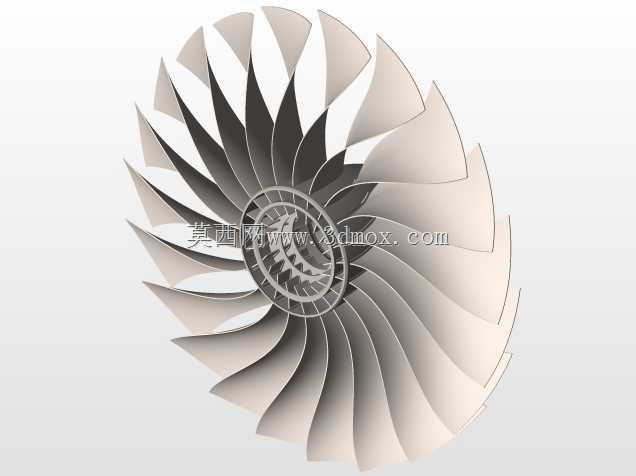

　　从结构设计角度看，模型采用周向均布的大扭角叶片布局，叶片前缘薄、后缘渐厚，叶身沿高度方向呈现明显的空间扭转，以匹配不同半径处的线速度差异，减少气流分离损失。叶根与轮毂之间通过过渡圆角连接，可降低应力集中；轮毂内部保留环形支撑与加强筋结构，既保证转子刚性，又控制整体转动惯量。叶片数量、包角和重叠关系经过协调，使相邻叶栅形成连续收敛流道，适合在高转速、高负荷工况下稳定工作。

　　建模时需要重点控制叶型曲面的连续性，通常以若干截面翼型沿积叠轴线生成空间曲面，再对前缘、后缘和叶根过渡区进行圆角处理。轮毂与叶片应作为一体转子考虑装配边界，中心孔、端面和止口位置需预留与轴系、锁紧螺母及密封件的配合空间。外形尺寸方面，这类叶轮外径较大、轴向宽度相对紧凑，安装时须校核叶尖与机匣之间的径向间隙，间隙过小会引发碰磨，过大则增加漏气损失。

　　在工程应用中，该类零件还要承受离心载荷、热载荷和振动载荷耦合作用。叶片顶部线速度高，材料通常选用高温合金或钛合金；结构分析时需关注叶根圆角、轮毂辐板和中心孔附近的峰值应力，并通过模态计算避开共振转速。三维模型可用于气动外形评审、转子动平衡参考、五轴加工刀路规划以及装配干涉检查，对理解航空发动机转子系统的叶栅布局、流道组织和机械连接方式具有直接参考价值。
