越野SUV装甲防护车体结构数模

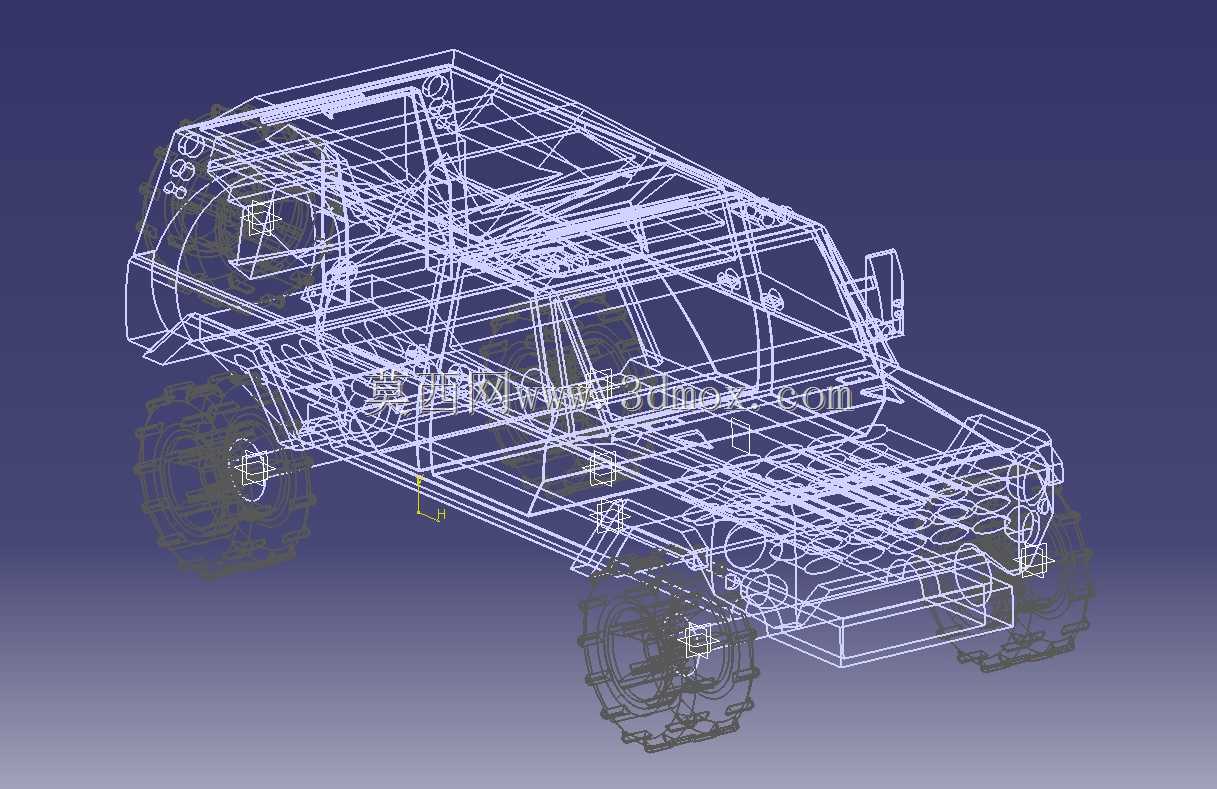

　　这套车体数模围绕高通过性越野乘用平台展开，整体采用承载式车身结合加强框架的布局思路，线框视图中可以清晰看到乘员舱、动力舱、底盘纵梁与轮边安装区域的空间关系。建模阶段先从整车外廓入手，确定车头接近角、车尾离去角以及离地间隙，再向内布置乘员座椅、车门开口、前围板和后舱储物边界，保证越野姿态下轮胎跳动、转向摆动不会与翼子板、侧踏板发生干涉。

　　装甲防护车体的核心在于框架连续性。模型中A柱、B柱、C柱与车顶横梁、门槛梁形成闭环，侧围外板并非简单装饰面，而是按照防护板件的安装逻辑预留贴合面；车门区域保留了较厚的内腔，便于后续叠加防弹衬层、铰链加强座和门锁安装点。车头动力舱采用短前悬设计，散热器、发动机与前防撞梁之间留出维修和变形吸能空间；前保险杠位置较高，配合大花纹越野轮胎，可在泥泞、碎石、坡道等场景下减少托底风险。

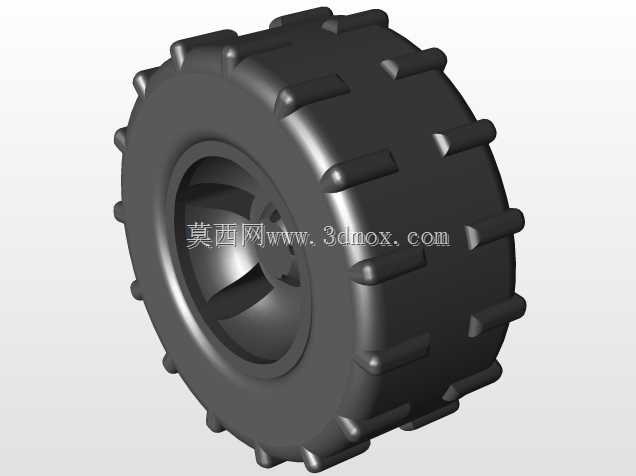

　　从实际用途看，这类车辆可用于边防巡逻、要员转运、矿区应急通勤以及复杂地形救援。底盘部分保留了悬架摆臂、转向节、车轮和制动盘的相对位置，工程师在选型时可据此核对轮距、轴距与整车宽度，判断是否满足公路运输、狭窄道路通行以及直升机吊装等边界条件。轮拱内部空间被明显放大，既适配大直径轮胎，也为长行程减振器和螺旋弹簧留出压缩行程；侧踏板与门槛集成，方便人员穿戴装备上下车，同时避免外侧构件在侧向刮擦时直接破坏车门。

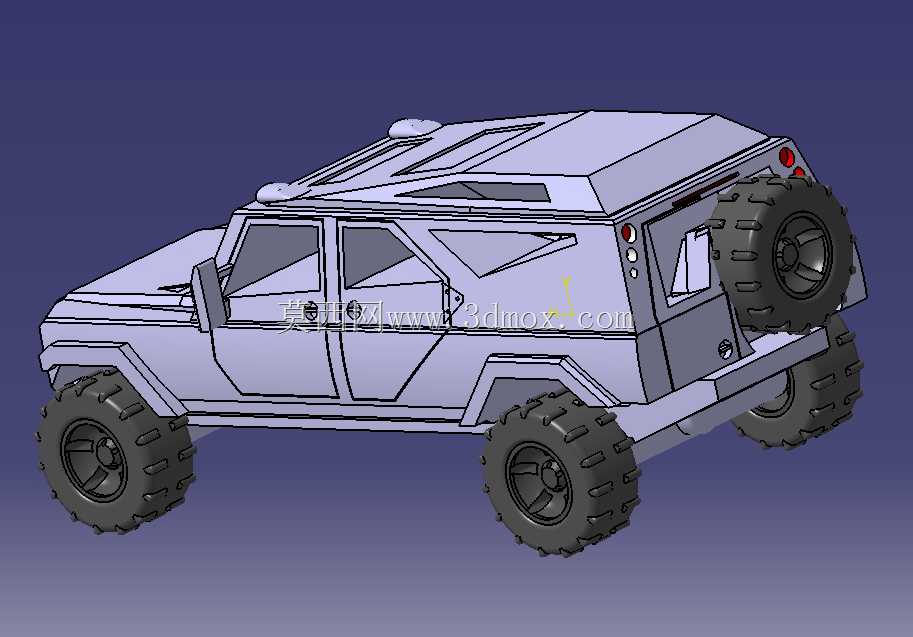

　　车身侧面线条平直，目的不是追求曲面造型，而是让防护板具有稳定的安装基准。车窗区域面积相对收敛，前风挡倾斜角度兼顾视野和弹道偏转，后视镜支架独立伸出，便于更换并减少命中后对车门主体的牵连。车顶保留了平直安装面，可扩展行李架、照明设备、通信天线或武器站基座；后舱尾门与备胎区域的结构关系也在数模中体现，方便评估物资装载、担架进入以及备用胎取放路径。

　　在结构校核层面，线框模型能够帮助设计者快速检查钣金骨架、加强筋和安装支座是否对齐。底盘纵梁从车头贯穿至车尾，横向横梁在动力总成下方、乘员舱中部和后悬架附近形成多点支撑，有利于承受越野扭转载荷。各总成之间并未做成不可拆分的实体，而是保留装配层级，后续可继续细化焊接边、螺栓孔、密封胶条和内饰板。对于整车方案评审而言，该数模更适合作为总布置与防护改装的基础框架：先确认人机、通过性和防护包络，再推进板厚、材料、焊点与重量平衡，能够显著降低后期反复改模的成本。
