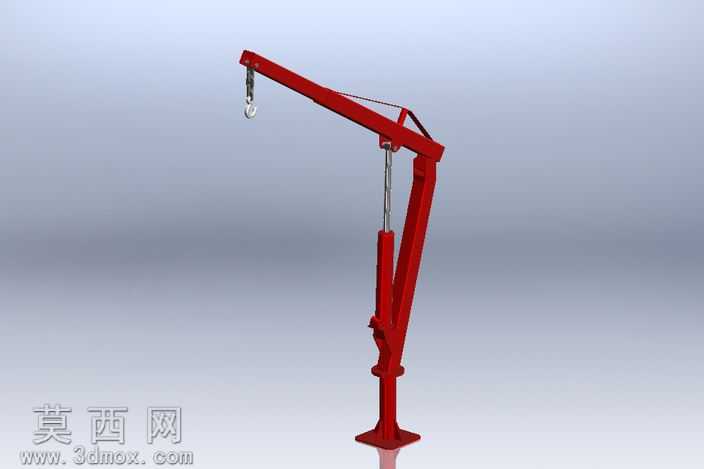

轻型车载悬臂式起重升降机三维设计

本作品为适配轻型货运车辆的车载悬臂起重升降机三维建模作品，建模初期围绕固体边缘建模逻辑开展结构搭建，全程遵循机械设计的装配合理性原则，完整还原了设备的全部功能结构。模型整体采用立式立柱加弯折悬臂的经典结构布局，底部为方形法兰安装底座，预设多组安装孔位，可通过螺栓紧固方式固定在货车车厢底板或车载安装基座上，保障设备作业时的结构稳定性。立柱部分采用分段式设计，下部为固定支撑段，上部集成伸缩调节结构，可根据实际吊装作业的高度需求调整悬臂的整体作业高度，适配不同尺寸货物的吊装转运场景。弯折悬臂与立柱顶部通过铰接结构连接，悬臂与立柱之间设置有斜向支撑拉杆，用于分散悬臂承重时的结构应力，避免悬臂长期承重出现形变弯折问题；悬臂末端集成吊钩组件，包含滑轮、吊钩挂架与安全卡扣结构，可配合吊索完成货物的起吊与固定，防止吊装过程中货物滑脱。建模过程中对各活动连接部位做了适配性的间隙预留，还原了真实结构的活动自由度，可模拟悬臂俯仰、吊钩升降的全流程作业动作。材质渲染阶段，主体承重结构统一赋予高饱和度的工业起重设备红色金属漆材质，还原工程起重设备的标准外观配色，金属表面添加细微的颗粒质感与哑光反光效果，避免材质过于塑料化；吊钩、连接销轴、支撑拉杆等受力部件赋予高强度合金钢材质，添加金属切削加工后的细腻纹理与冷调金属反光，区分不同部件的材质属性；安装底座部位做了轻微的做旧质感处理，模拟设备安装使用后与基座接触产生的轻微磨损痕迹，提升模型的真实感。设计思路上充分考虑轻型货车的载重限制与安装空间，整体结构紧凑自重较轻，不会给车辆带来过多的额外负载，同时可覆盖轻型货运场景下的常见货物吊装需求，可用于车载起重设备的结构验证、作业场景演示、相关产品的方案展示等用途，模型结构完整无缺失部件，各零件的装配关系清晰合理，符合起重机械的结构设计规范。
