紧凑型液压驱动气缸制动装置结构

　　这类紧凑型气缸制动器多用于自动化产线的工位锁定、滑台止动以及工装夹具的快速保持场景，在输送线分度定位、机械手末端辅助锁止、小型工装压紧环节都能见到同原理结构。它的核心作用是在气压或液压动力接入后，通过内部执行件推动制动面贴合运动部件，把直线位移或小幅摆动快速锁定，避免工位在加工、装配、检测过程中出现窜动。

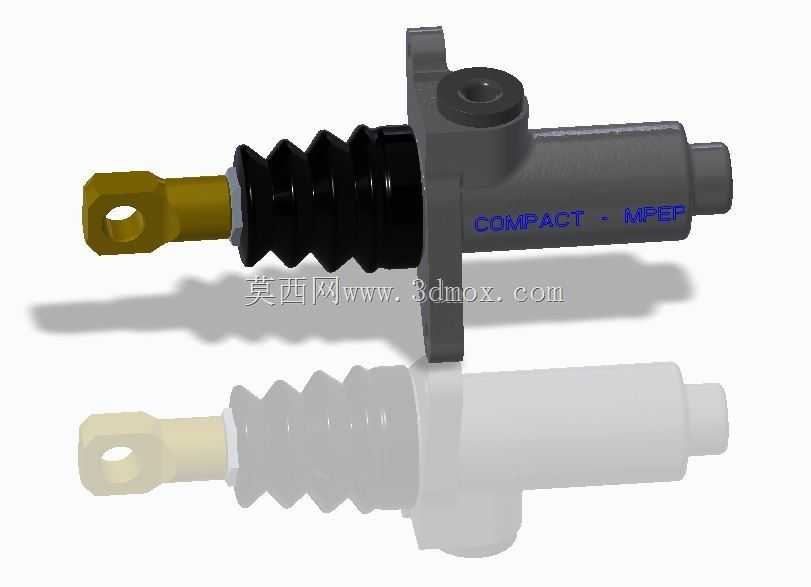

　　从结构布置看，该装置把缸体、制动执行件和安装接口压缩在较小边界内，适合设备内部空间紧张的位置。外形上采用规则块状主体，周边预留安装孔位，安装面与受力方向保持明确对应关系；接入管路的接口位置靠近缸体侧部，便于现场布管，也减少了外接管路与周边机构发生干涉的概率。对于选型人员而言，先确认安装基面的平面度和螺栓孔距，再核对制动行程、保持力以及驱动介质接口，基本就能判断该件能否并入现有机构。

　　设计思路上，紧凑并不意味着削弱刚性。主体承担安装基准和反力传递双重功能，壁厚在受力路径上适当加强，非关键区域则做减重处理；制动执行件与缸内密封、导向区域配合，保证推出和回程动作稳定。液压驱动方式能够在较小体积下提供较高输出力，因此该结构特别适合需要大夹紧力、但安装空间有限的场合。制动端通常需要与被制动轨面、滑块或工装接触面匹配，接触面的平行度会直接影响磨损均匀性和制动可靠性。

　　实际建模时，缸体外形、端盖连接、活塞运动区间、密封槽、制动块安装槽和管路接口都需要完整表达。运动件与固定件之间应保留合理间隙，避免在三维装配中出现干涉；安装孔周围要留出扳手操作空间，靠近制动面的位置还要考虑碎屑、粉尘和切削液对动作的影响。若用于高频制动工位，应进一步关注制动面材料、磨损补偿以及散热条件；若用于长时间保持，则要重点评估压力维持和自锁能力。

　　该结构的边界条件比较清晰：安装面承担主要反力，驱动接口决定管路走向，制动方向决定与外部运动部件的相对位置。把这些关系在模型中表达清楚后，设计人员可以直接进行干涉检查、行程校核和支架适配，也便于后续加工出图与装配维护。
