带安装片扭转弹簧夹持复位结构

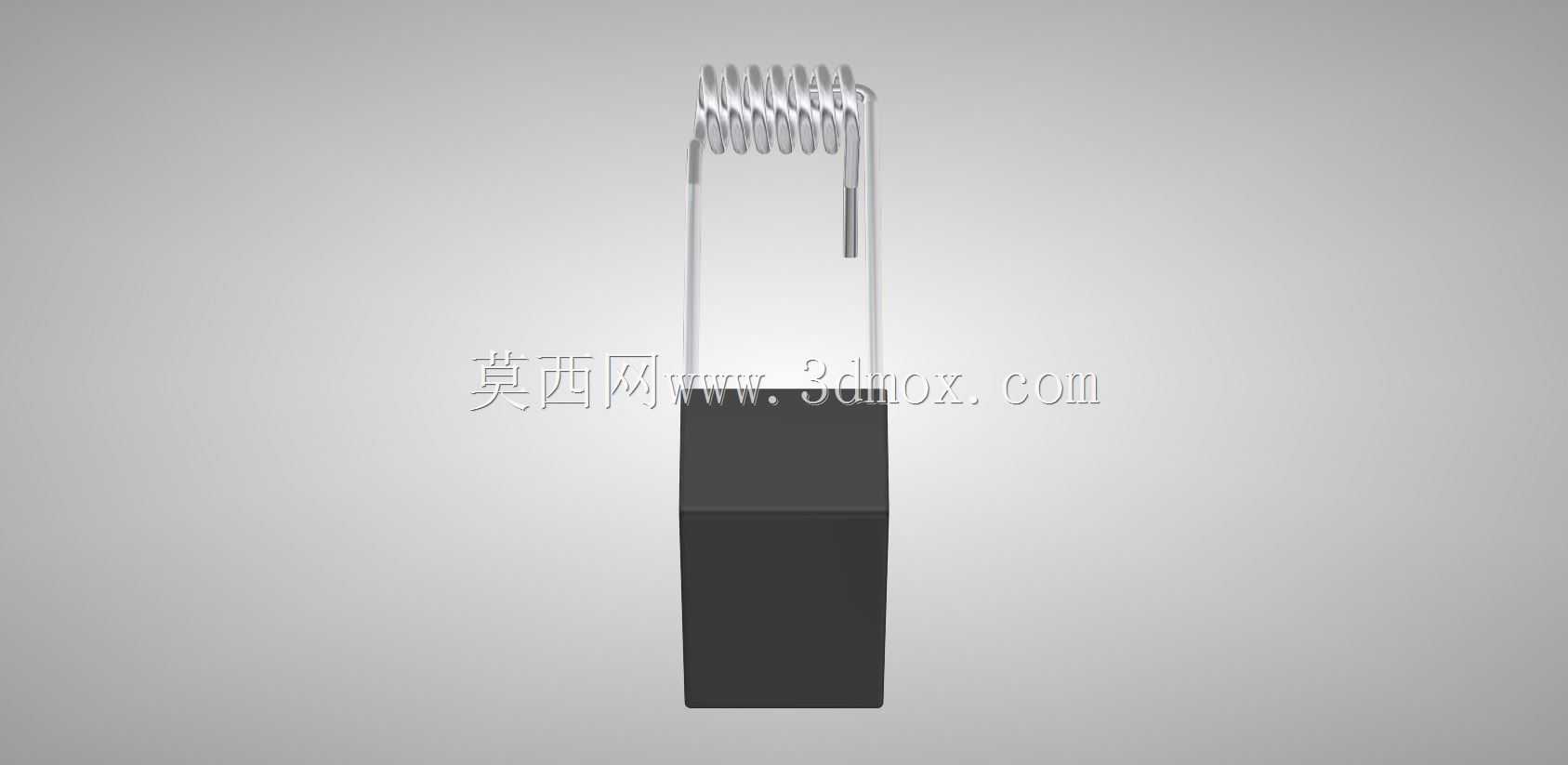

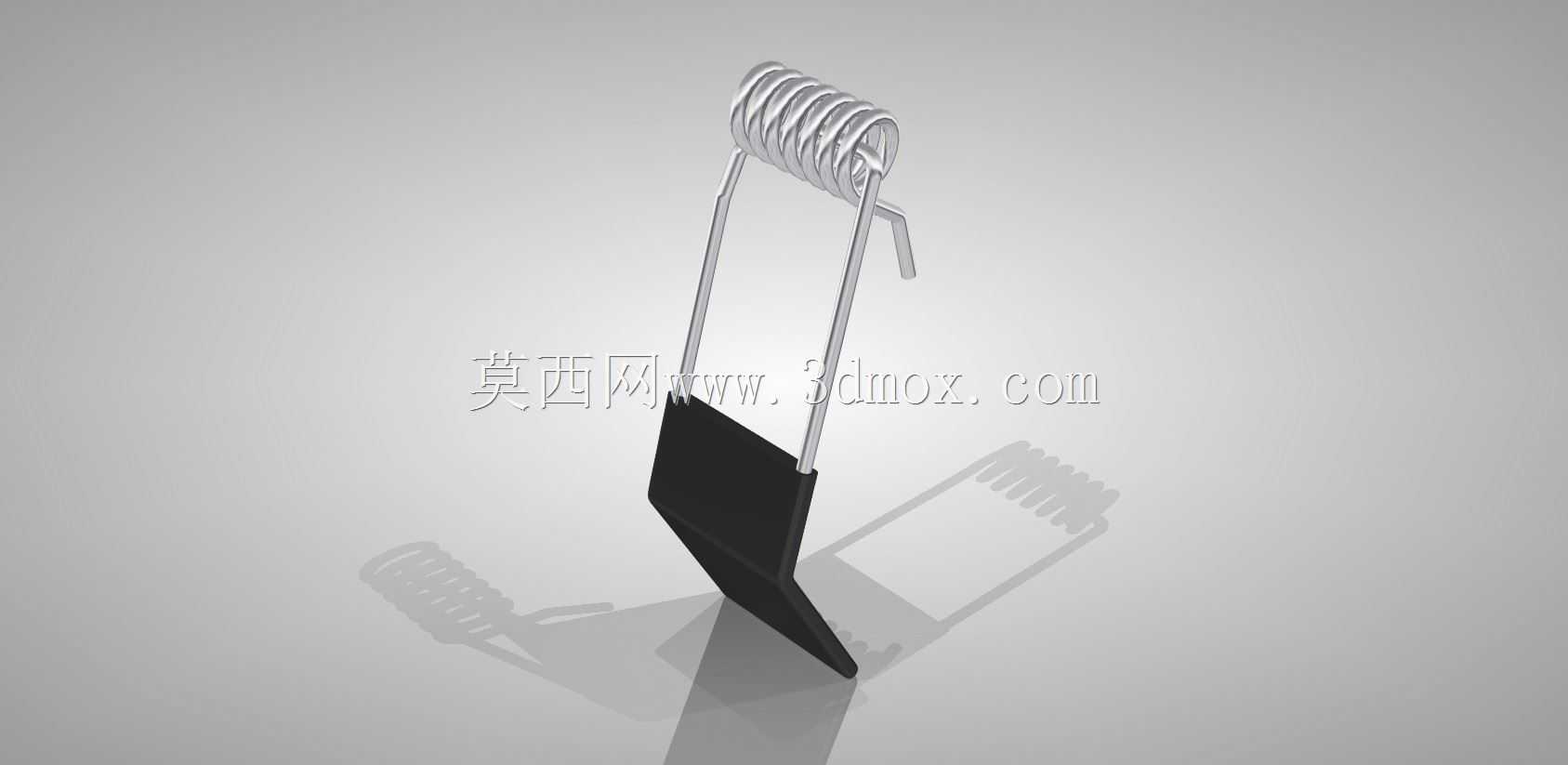

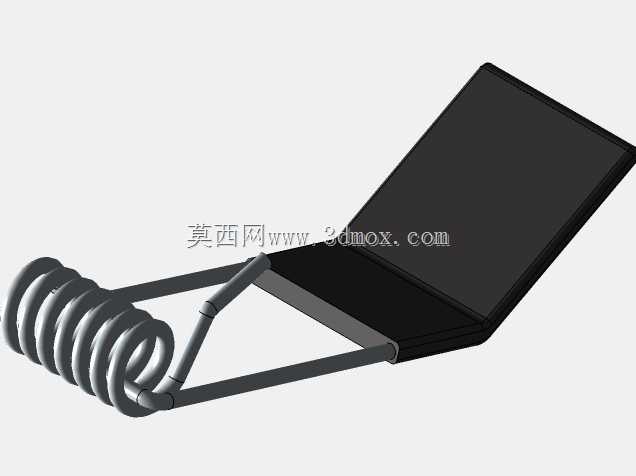

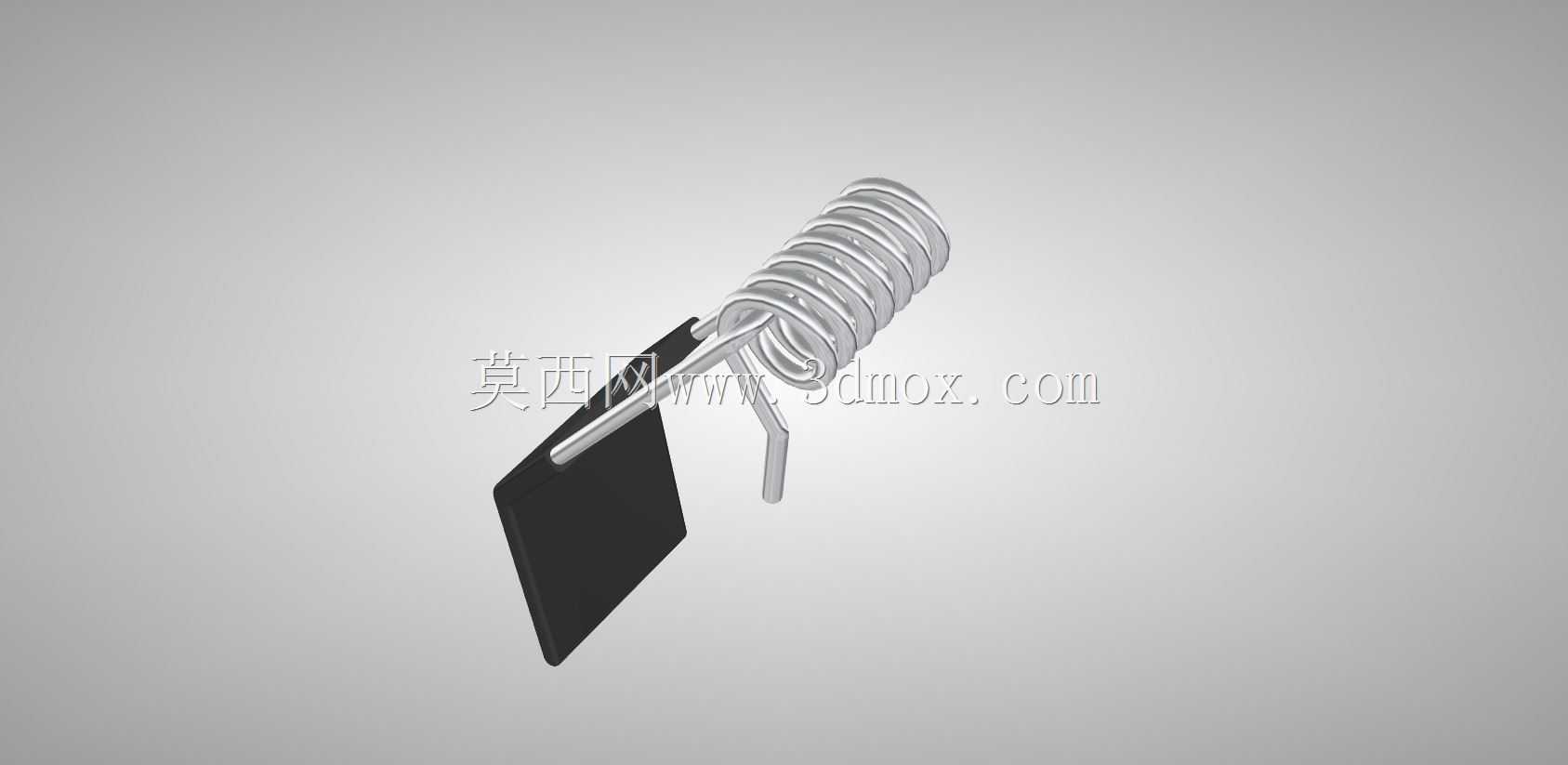

　　这套带安装片的扭转弹簧结构，常见于小型夹持器具、翻盖机构、通讯终端夹具、便携设备卡扣以及轻载自动化定位组件中。扭簧的核心作用不是承受持续静载，而是在转轴附近提供可重复的角向回复力矩：当外部拨片或压块带动弹簧支脚绕螺旋中心偏转时，簧丝截面产生弯曲弹性变形，外力撤除后，螺旋段储存的变形能推动支脚回到初始角位，从而实现夹爪闭合、盖板弹开、定位销回退或触点压紧等动作。模型中螺旋段采用等节距圆柱螺旋布置，圈与圈之间保留均匀间隙，避免扭转过程中相邻簧丝发生摩擦咬合；两支脚从螺旋体切向引出，一支贴合黑色安装片侧面传递反力，另一支向外伸出作为受力驱动端，力流路径短，偏载小。黑色片状件在结构里承担安装基准和反力支座的作用，其平面可贴装于设备内壁、

　　夹具侧板或塑胶壳体预留槽内，片体边缘与簧丝支脚接触的位置承受局部压应力，建模时需要保证接触面圆角过渡，避免锐边在反复开合中切割簧丝涂层或造成应力集中。从安装边界看，螺旋体的外径决定了转轴区域的最小避让空间，设计排布时应在螺旋内径处预留芯轴或销轴位置，芯轴直径通常略小于簧圈内径，既约束弹簧径向窜动，又不干涉簧圈在受扭时的微量直径收缩；支脚的伸出长度和弯折角度直接决定力矩曲线，力臂越长，相同转角下输出力矩越平缓，适合需要柔和复位的翻盖场景；力臂较短时刚度上升快，适合要求快速夹紧、定位干脆的夹具。结构建模过程中，簧丝采用扫掠方式生成，螺旋导程、支脚折弯半径和端部直线段需要分别控制，折弯半径不宜过小，否则冷卷成形时簧丝外侧易出现微裂纹，

　　长期交变载荷下会从折弯处断裂。安装片与弹簧的相对位置要考虑装配公差：片体卡槽宽度、支脚搭接量和螺旋体轴向间隙都应留出错位余量，防止零件累计公差导致弹簧预装后存在预扭转角。实际选型时，还要结合工作转角校核疲劳寿命，长期往复摆动的机构应控制最大扭转角度在材料弹性区间内，并让支脚受力方向与螺旋旋向匹配，保证加载时簧圈趋于收紧而不是胀开。该结构把弹性元件与安装承载片整合在同一组件中，减少了单独固定弹簧所需的小件数量，在空间紧凑的手持设备、通讯工装和轻量夹具里更便于装配，也方便工程师在三维环境中直接检查运动干涉、支脚滑移范围和周边零件的避让距离。
