通讯链路用线性补偿连接套筒结构

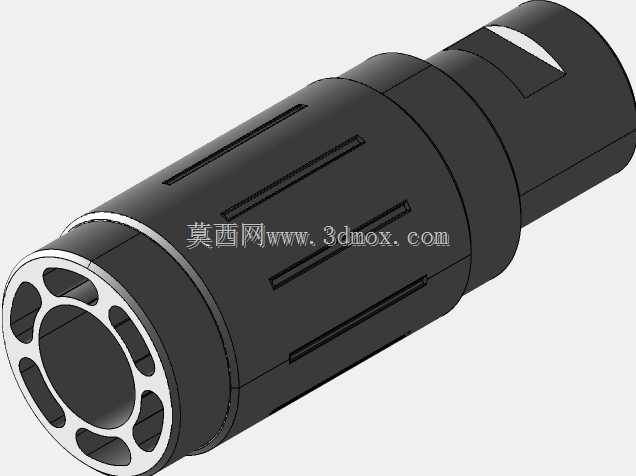

　　在通讯传输链路的布设与运维场景里，长距离布线、多节点转接过程中常出现轴向装配公差累积、线缆热胀冷缩带来的轴向窜动、对接端面预紧力不均的问题，这类线性补偿套筒正是为消解上述装配偏差而设计的转接构件，常见于通讯基站布线、工业测控信号传输、精密仪器互联的管路与线缆对接工位，用来在两端硬连接接口之间提供可控的轴向位移余量，避免刚性对接强行锁附后出现接口开裂、密封失效、信号接触件偏载磨损的故障。从结构设计逻辑来看，整体采用阶梯变径圆柱构型，没有突兀的外凸结构，适配机柜内部狭窄的走线空间，外圆面加工有多条轴向均布的凹槽，这些槽位并非减重工艺槽，一方面可以作为装配时的防滑卡位，配合卡钳完成端面旋紧，另一方面能够在套筒压入适配安装孔时提供容差空间，

　　减少外圆与孔壁的大面积接触卡滞，同时槽体形成的空气夹层还能在温差变化时缓解内外热变形差。前端对接面设计了环形分布的镂空辐条孔位，八个异形通孔沿圆周均匀排布，中心为大直径贯通孔，这种端面结构既可以让对接端的定位凸台穿过孔位完成周向止转，也能减轻套筒端部重量，辐条之间的实体筋条承担轴向锁紧时的压应力，避免端面受挤压出现形变。后端收窄的小直径轴段用来插入配对接口的内孔，轴段上开设的斜向定位槽用来嵌入卡簧或者定位销，防止对接完成后套筒受轴向拉力脱出。做三维结构建模时，要优先锁定两端接口的配合边界：前端大端外圆与安装基座的内孔采用间隙配合，预留0.02至0.05mm的装配间隙，后端小轴段与对接接头的内孔配合公差控制在H7/h6区间，

　　轴向总行程的补偿量要覆盖整条链路累积的轴向公差，通常预留3至5mm的可窜动余量，既不能因为补偿量过大导致对接端面接触电阻超标，也不能余量不足无法抵消装配误差。外圆的轴向槽深度控制在壁厚的三分之一以内，避免开槽后筒体刚性不足，在锁紧力作用下发生径向变形；端面的辐条筋条宽度要经过受力校核，保证在额定轴向预紧力下筋条的弯曲应力低于材料许用应力，长期使用不会出现塑性变形。安装时套筒整体同轴度需要控制在0.1mm以内，避免两端接口不同轴导致补偿卡滞，外表面做发黑防锈处理，适配通讯机房多尘、偶有凝露的使用环境，整体结构无需额外维护，装入链路后即可自动补偿轴向位置偏差，大幅降低现场布线的装配难度，减少因为对接应力导致的通讯接口故障。
