微型台锯锥形撕裂防护台车结构

　　这套结构面向小型台式圆锯的精细裁切场景，常见于模型制作、手工木作、教学实验和小尺寸样件加工环境。设备本体通常台面宽度有限，锯片外露区域紧凑，若直接用手推送窄木条、薄层板或异形料，手指容易越过锯片切线，且小料在切割后缺少稳定承托，容易发生偏转、夹锯或回弹。锥形撕裂台车的核心作用，是在锯切过程中为工件提供连续、平直、可调节的支撑边界，使操作人员能够在远离锯片的位置完成送料。

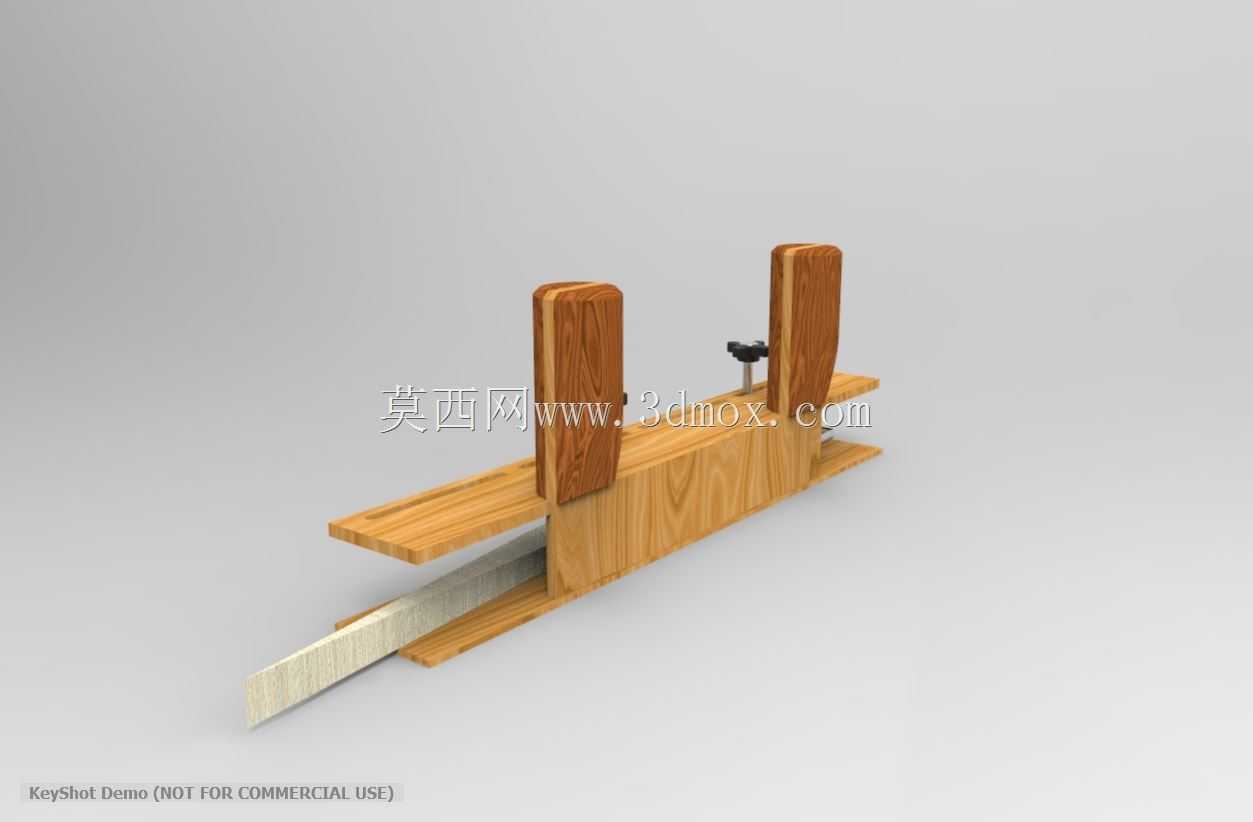

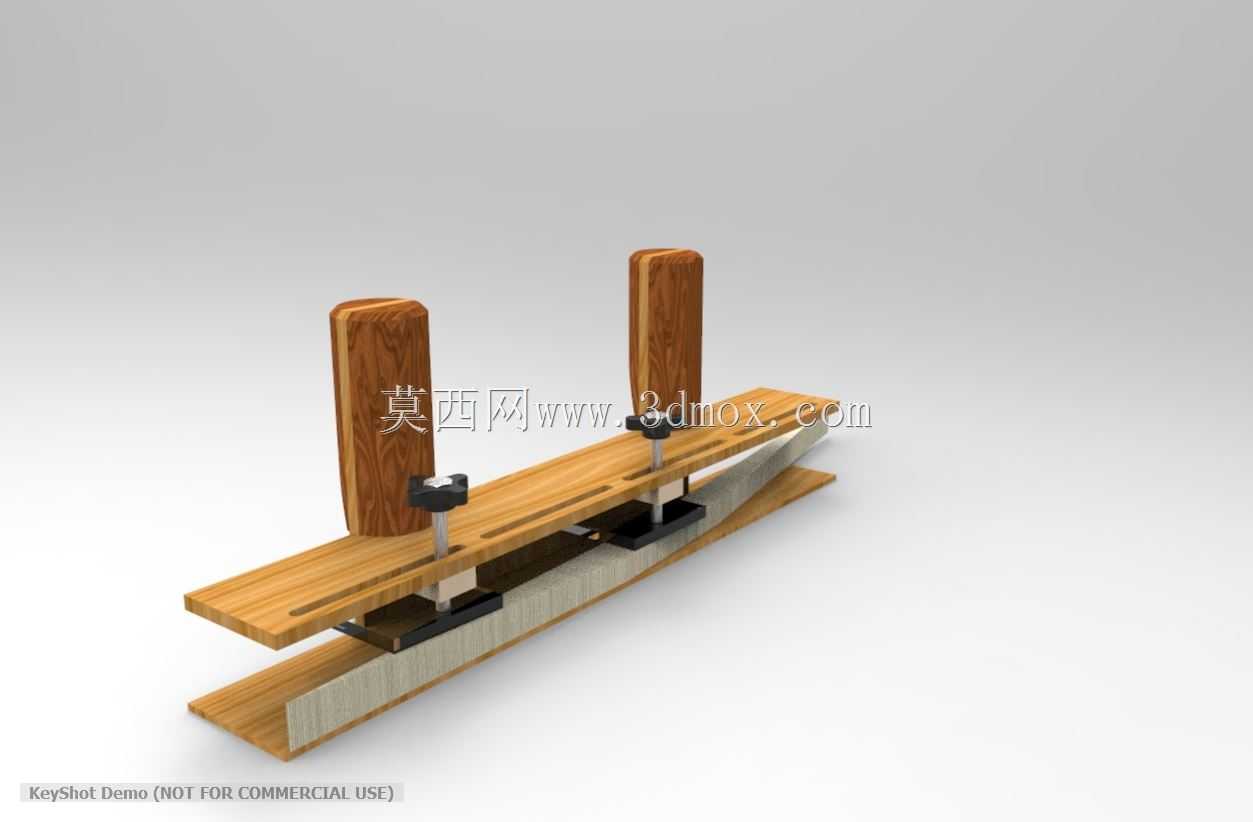

　　台车采用双层长平台思路，底层沿台锯台面滑动，上层承载木料并通过可调挡块形成撕裂导向。两块立式木质挡板分别布置在平台两侧，可根据工件宽度、锯切位置和操作习惯进行间距调整。挡板底部与滑动平台连接，配合旋钮式压紧件锁定位置，既承担侧向靠紧作用，也能在推送时限制工件翘起。长槽孔贯穿平台主要区域，为紧固件提供较大的移动行程，使同一台车能够适应不同宽度的条料，而不必为每种尺寸单独制作固定靠山。

　　锥形结构的意义在于让台车进入锯片区域时保持明确的通过间隙。平台前端和导向边按照锯切路径收束，可减少台车本体与锯片、护罩或台锯围栏之间的干涉；同时，工件在靠近锯片前已经被长距离导向面约束，进入切削区后运动方向更稳定。对于Proxxon、Micromark这类微型台锯，台面尺寸和围栏行程往往较小，台车相当于扩展了一个可移动的夹持与导向载体，特别适合切割模型龙骨、薄木片、小型导轨料和重复宽度零件。

　　设计时需要重点核对锯片中心线、台锯原有围栏高度以及台车底面滑动间隙。底层滑台应保持平整，底面不能有突出螺钉，避免在工作台面上卡滞；上层承料板的槽孔方向要与送料方向平行，挡块锁紧后不能存在横向晃动。立式挡板的高度不宜过低，否则薄料侧向约束不足；也不宜过高，以免影响观察锯切线或与锯片护罩碰撞。旋钮紧固件选用常见手拧结构，操作时无需扳手，便于在多次换料过程中快速调整。

　　从安装边界看，台车宽度应小于台锯可用台面宽度，长度需覆盖工件从进入锯片到完全离开锯缝的行程。靠近锯片的一侧必须保留安全距离，所有金属件、木条边缘和锁紧螺钉都不应进入锯片旋转半径。模型以毫米为建模单位，结构件之间的装配关系清晰，适合作为小型木工辅具、台锯安全工装和可调式撕裂导向装置的结构参考。
