卧式城市燃气承压储配罐体结构

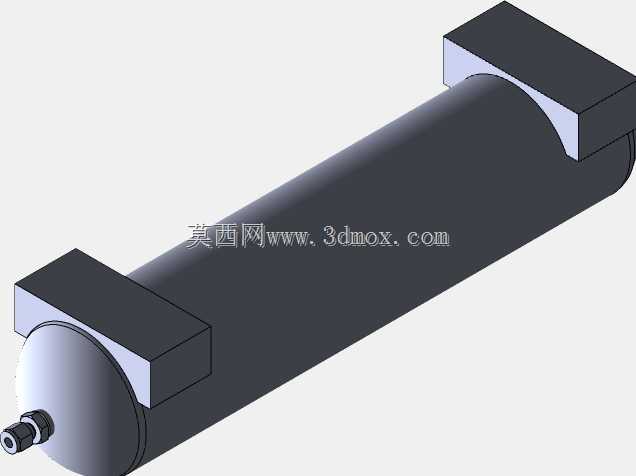

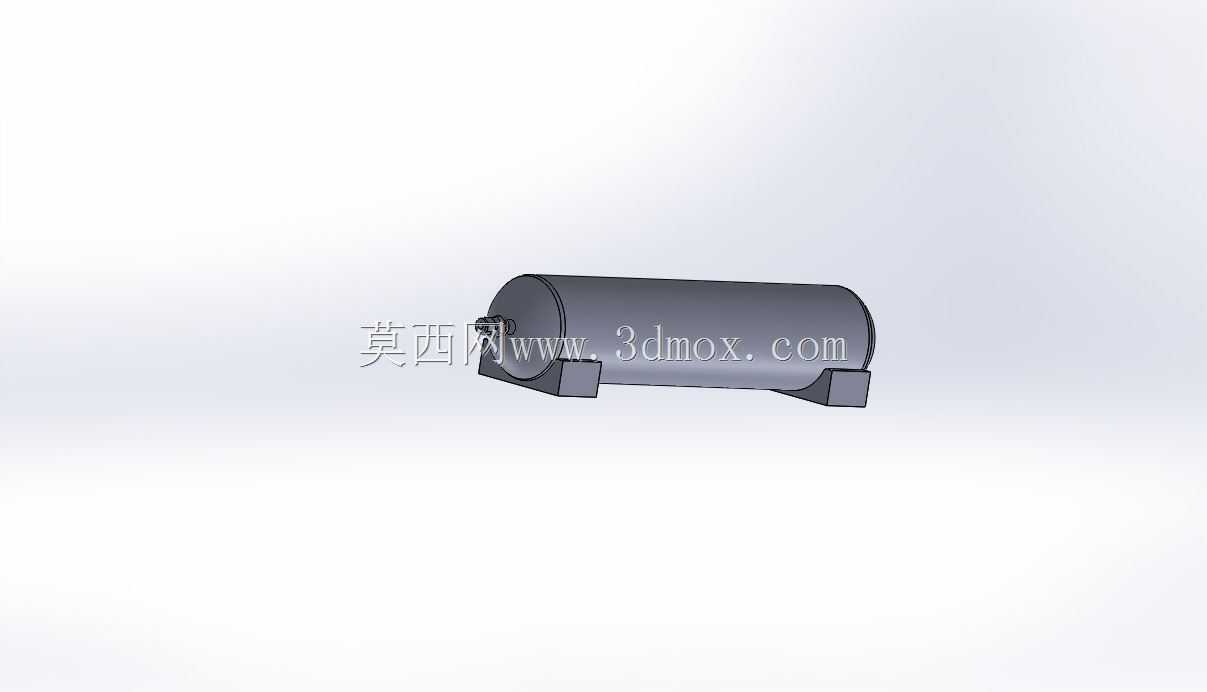

　　该结构以城市燃气输配系统中的卧式承压储存设备为对象，主体采用长圆筒与两端封头组合的封闭腔体，筒体下部设置两处对称支撑脚，端部预留接管与法兰安装位置，整体用于燃气调压站、区域储配站、工业用户气源缓冲点等场景。实际工程中，这类罐体并不只是简单的圆筒容器，而是承担燃气短时储存、压力波动吸收、下游用气负荷调节以及检修时段气源衔接等功能。当管网进气压力与用户瞬时用气量不匹配时，腔体可提供缓冲容积，降低调压阀后压力振荡；在支线切换或设备维护时，也能为局部系统保留必要的燃气存量。建模时先按压力容器的基本构成拆分：中部筒体决定主要储容，两端封头控制端部受力与外形过渡，下部支座承担自重、介质重量及外部载荷，端部接管则对应进出气、

　　安全附件和检测仪表的安装。筒体与封头连接处需要保持连续过渡，避免几何突变造成局部应力集中；支座与筒壁之间的接触区域应重点考虑支承宽度和贴合关系，若支撑过于靠近封边或跨距布置不合理，会影响设备在充压、卸载及温度变化时的变形协调。从安装边界看，卧式布置对基础平面度、支座中心线间距和接管方位都有明确约束。两支座需要落在土建基础或钢构架梁上，设备轴向应留出管道连接和阀门操作空间，侧向则要满足巡检、安全阀泄放方向及压力表观察需求。端部接口的高度和角度不能只按外观摆放，应与前后管线、调压阀组、放散管及检测元件的排布相协调。罐体周围还需考虑吊装就位空间，支座底部应预留垫铁或地脚固定位置，避免后期管道强行对口。结构功能设计上，

　　燃气储存设备关注密封性、承压稳定性和附件可维护性。筒体壁厚、封头曲率、接管补强和支座形式共同决定设备在内部压力作用下的响应；安全附件接口通常需要靠近便于观察和检修的位置，进出气接口则应减少流道死角。三维建模过程中，将筒体、封头、支座、接管和端部连接件分层表达，有利于后续工程图拆图、干涉检查和管线综合。对于设备选型人员，可通过该结构直观核对罐体长度、直径、支撑跨距与站场布置之间的关系；对于结构设计人员，则可进一步在模型基础上补充焊缝、补强圈、人孔、排污口和安全泄放接口，使方案从外观形态延伸到可制造、可安装、可检修的完整设备层级。
