通讯设备弯管走线安装固定结构

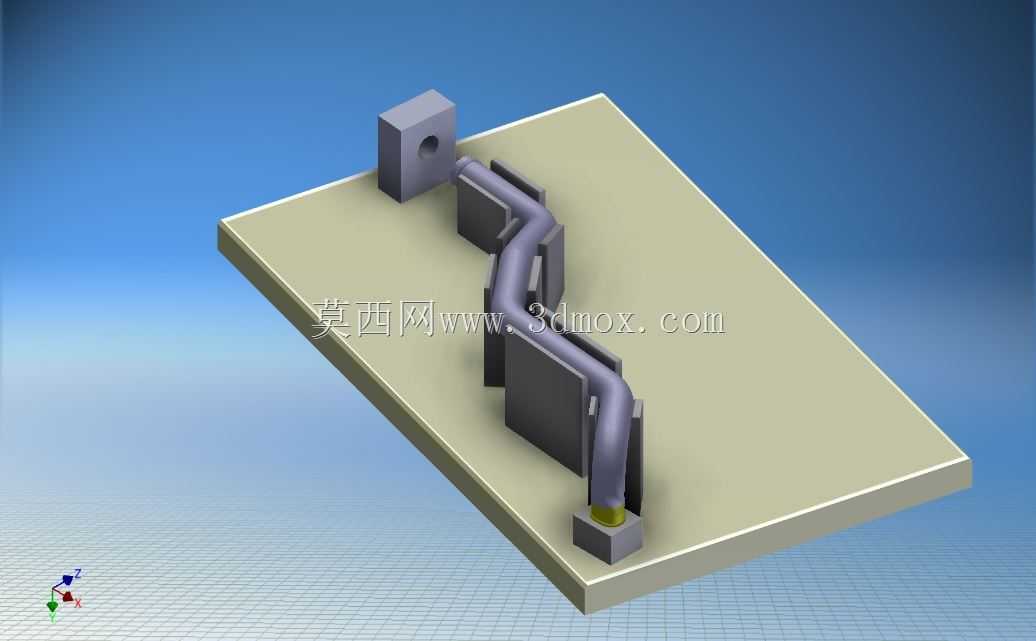

　　这套结构的核心是通讯设备内部的弯形线缆管路与配套固定支座，整体布局在一块平整的安装基板上，管路两端分别对接不同高度的接口点位，中间通过多道折弯避让基板上的其他功能模块，是通讯整机内部走线防护的典型实用结构。从实际使用场景来看，这类结构大量出现在基站通讯单元、工业通讯网关、户外通讯柜的内部装配环节，裸露的信号线缆如果直接悬空布设，长期受设备运输振动、机房温湿度变化带来的热胀冷缩影响，很容易出现线缆外皮磨损、接头松脱、信号传输受干扰的问题，这套带防护的弯管走线结构，就是把穿线的金属弯管作为线缆的承载防护载体，两端的固定支座分别锁附在基板的对应安装位上，中间的数个卡扣式限位挡片把弯管牢牢约束在预设走线路径上，既避免管路自身窜动，

　　也让内部线缆的走向完全规整，不会和周边的电路板、电源模块发生干涉。设计思路上首先优先确认两端接口的坐标差：两个对接点位不在同一水平面，横向也存在偏移，因此管路采用连续多段折弯的形态，每一段折弯的曲率都做了圆滑过渡，没有出现直角死弯，保证穿线的时候线缆可以顺利从管内穿过，不会在弯折处卡滞，也避免小折弯半径挤压线缆造成内部芯线损伤。基板作为整个结构的安装基准，边缘预留了足够的锁附孔位，周边的凸起挡块一方面是对弯管中段形成侧向限位，另一方面也充当相邻功能模块的安装定位座，整合了走线固定和模块定位的双重作用。安装边界方面，基板的长宽尺寸适配标准通讯设备的内部安装仓尺寸，弯管最高点距离基板表面的高度控制在仓体内层净空以下，

　　两端支座的安装孔位间距符合通用通讯组件的安装孔距规范，装配时可以先把弯管卡入中段的限位挡片，再锁紧两端支座的固定件，最后穿入线缆完成两端接头对接，整个装配流程不需要特殊工装，日常维护时拆开两端支座就可以抽出管路更换内部线缆，检修便利性很强。结构里所有钣金和机加工件的棱边都做了倒角处理，弯管内壁光滑无毛刺，不会割伤线缆外皮，整体刚性足够承受整机运输过程中的冲击振动，不会出现管路变形走位的情况，完全满足通讯设备长期连续运行的走线防护需求。
