低温冷却用贾德森杜瓦探测器罐体

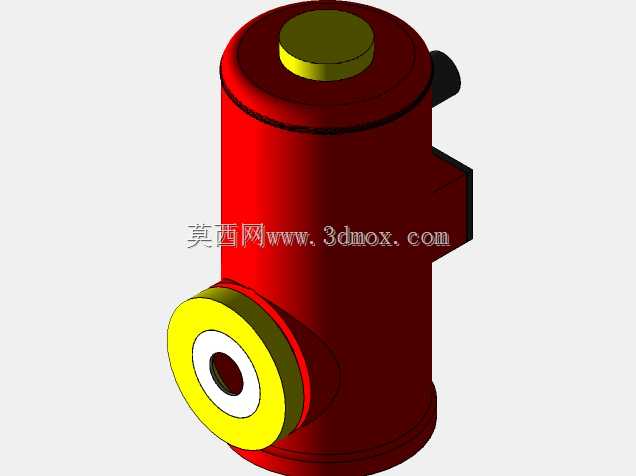

　　该结构围绕低温探测工况展开，主体采用立式圆筒罐体形式，红色区域对应承压与绝热外壳，顶部设置圆形接口，用于低温介质注入、排气或与上部实验支架连接；侧部分别布置方形接线组件和斜向圆形接口，兼顾电信号引出与管路接入需求。罐体下部保留平底支撑边，可直接落在实验台架或支撑环上，安装时需要在底部预留水平定位面，并在三个接口方向留出操作空间，避免低温管路、电缆接头与周边框架发生干涉。

　　从实际用途看，这类杜瓦结构主要服务于需要在低温环境下稳定工作的探测器。探测器本体通常置于罐体内部冷区，外部通过真空夹层或绝热层降低环境热输入，使敏感元件能够维持在较低温度区间，从而减少热噪声、提升探测灵敏度。顶部接口承担介质充注与密封，侧向方形组件更偏向电连接或传感器引线通道，斜向接口则可用于抽真空、回气或外接冷却管路。

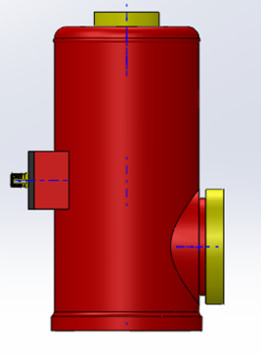

　　建模时先以回转体思路确定筒身、底缘和顶部颈管，保证主体壁厚过渡均匀；再处理侧向异形接管与方形安装座，重点控制相贯线处的贴合关系。方形接线盒外侧设有凸缘和连接段，适合布置密封压盖、绝缘端子或微型接头；斜向圆管端部采用加厚法兰式轮廓，能够为管路对接提供定位面。各接口轴线在模型中以基准线表达，便于后续工程图中标注接口方向、中心高度和装配间隙。

　　结构设计上，圆筒外壳受力连续性好，适合承受内外压差；底部圆角过渡可降低应力集中，顶部和侧部接口均采用短颈伸出形式，既减少热传导路径，也方便包覆绝热材料。接线组件与流体接口分侧布置，可让电缆走向和低温管路分开维护，减少拆装时相互牵制。对于探测器集成而言，内部还需要结合冷屏、支撑件、吸附剂和引线固定结构进一步细化；外观模型则清晰呈现了外部轮廓、接口方位和安装边界，可用于方案评审、台架布局校核以及低温实验装置的前期选型沟通。
