工业回收处理厂区成套工艺装备

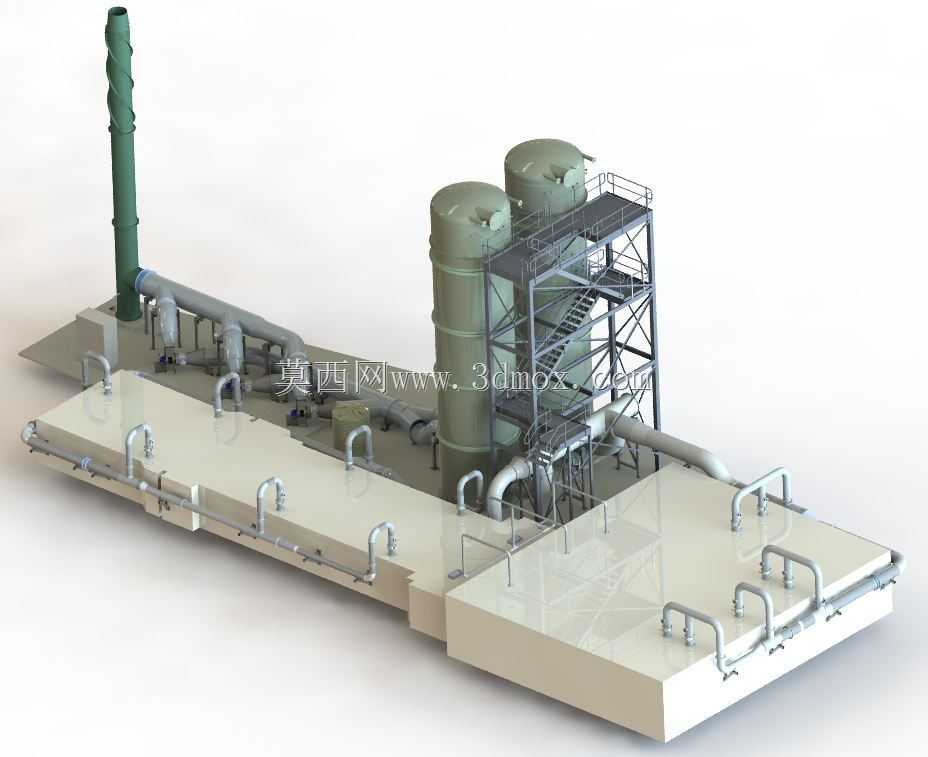

　　这套装备的整体布局围绕连续化物料回收处理流程展开，底座采用整块防滑钢制平台设计，平台边缘预留了巡检通道与安全护栏安装位，所有管道、罐体、塔器的支撑脚都与平台预埋点位对齐，现场吊装就位后仅需完成地脚固定与外部管线对接即可投用，省去了零散设备现场二次排布的校准工作量。平台左侧竖立的高烟囱配套烟气导流管路，负责将处理过程中产生的达标废气高空排放，烟囱底部设置法兰连接段与膨胀节，可抵消热态运行时的管路热变形，避免长期运行后焊缝出现疲劳开裂。两台立式承压罐体并排布置在平台中部，罐体外侧配套钢制爬梯与多层检修平台，护栏、踏步格栅都按现场检修荷载设计，操作人员可直达罐体顶部的人孔、仪表接口位置，日常开盖检查、滤芯更换、传感器校准都有足够操作空间。

　　罐体之间通过大口径工艺管道连通，管路上依次布置弯头、三通、阀门支座与介质导流结构，管路走向顺着平台轮廓排布，既减少了不必要的弯头压损，也让下方通行区域没有突兀的管线凸出。整套装置的进料端与出料端分别预留了标准法兰接口，可直接对接上游来料输送设备与下游成品收集工段，适配工业园区废弃物资源化回收、工业废液提纯回用、生产尾气洗涤净化等多类场景。建模过程中所有结构都按实际装配关系拆分：罐体的筒节、封头、支耳，钢结构框架的型钢、爬梯踏步、护栏扶手，管路的弯头、法兰、紧固件都保留独立装配层级，没有做成合并实体，结构工程师可直接在此基础上调整罐体容积、管路通径、平台长宽尺寸，针对不同处理量的项目快速改型。安装边界方面，

　　整套设备的外轮廓尺寸在建模时已标注清楚，烟囱高度、罐体直径、平台外延的管道端点都预留了检修安全距离，厂区规划时可直接参照模型占位排布，提前确认车间层高、吊装通道宽度、周边管线避让空间，避免现场施工时出现设备与厂房梁柱干涉的问题。管路上的低位排净口、高位排气口都按工艺规范设置，开车阶段可快速排尽管路内积存的空气，停机检修时能将罐内与管内残留介质完全排空，减少残液滞留带来的腐蚀风险。钢结构框架采用型钢焊接拼装，交叉斜撑的布置兼顾了承重刚度与材料利用率，罐体满载运行时的动荷载可均匀传递到下方平台梁，不会出现局部应力集中。
