防火嵌入式COB光源LED筒灯结构

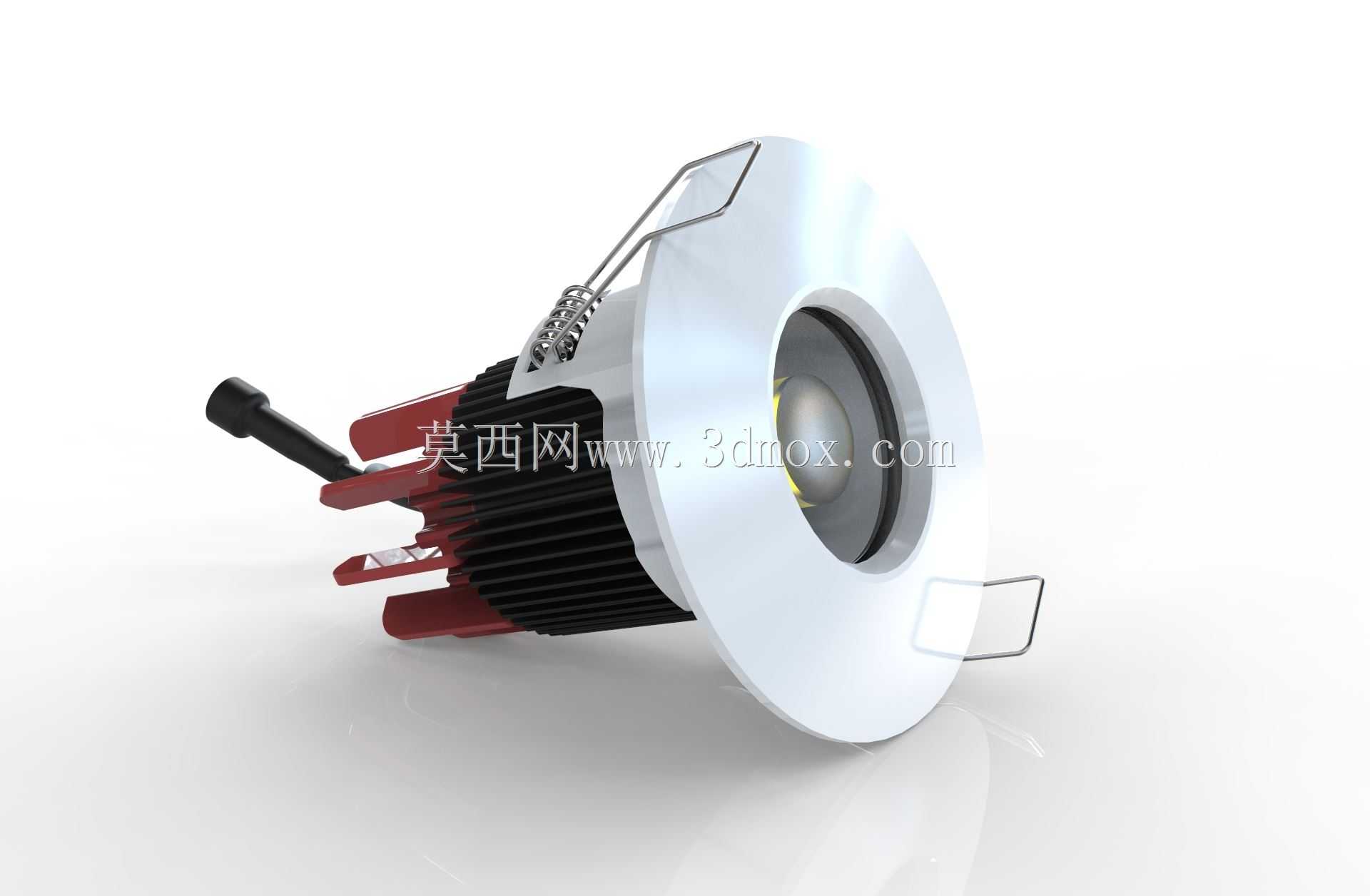

　　这款筒灯主要面向吊顶内嵌照明场景，常见于商业走道、办公隔断、酒店客房以及对防火有要求的室内顶棚。整机采用前置出光、后置散热的典型布局，前端为圆形出光面环，后端布置散热鳍片、接线结构与弹性卡爪，安装时由卡爪夹持吊顶板材，不需要额外支架即可固定在开孔内。

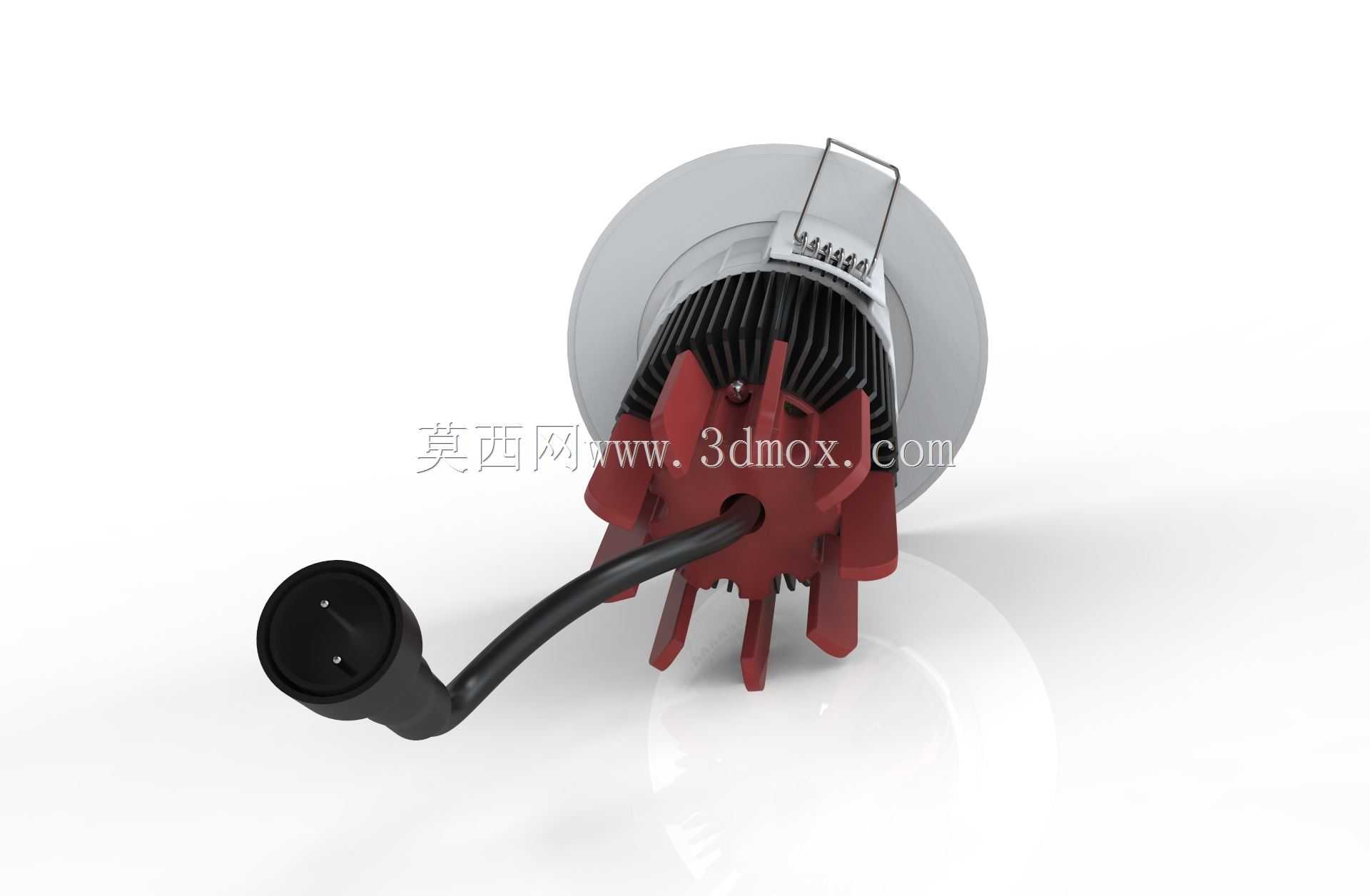

　　从结构拆分看，面环承担装饰与遮光边界，中心透镜或反光杯控制光束角，COB光源位于光学腔中心，热量通过光源基板向后传递到散热体。后部散热结构采用多片径向鳍片，利用灯具周围空气形成自然对流；红色绝缘与限位件分布在散热体两侧，用于区分带电区域、固定线材并限制安装姿态。侧面的弹簧卡爪是嵌入式灯具的关键受力件，卡爪绕支点翻转，装入吊顶孔后回弹压紧板面，建模时需要保留卡爪的转动行程、避让间隙以及与面环背面的贴合关系。

　　设计这类灯具时，不能只关注外观圆环。首先要确定开孔直径、嵌入深度和面环外径之间的关系：面环外径决定遮盖孔边的范围，嵌入深度决定后部散热体与楼板、龙骨、线缆的最小距离，卡爪展开宽度则影响现场能否顺利插入吊顶。若后部空间狭窄，鳍片高度、接线盒位置和线材折弯半径都要同步压缩；若用于防火顶棚，还需关注灯具外壳、隔热垫、密封边以及光源腔与吊顶之间的阻隔关系，避免火焰或高温沿开孔蔓延。

　　光学部分以COB封装光源为核心，相比多颗分立灯珠，其发光面连续，配光更容易通过反光杯或透镜收拢。模型中可见中心光源、深色吸光内壁和高亮面环的层次，这种组合有利于降低眩光，使光线集中向下输出。面环边缘做了圆滑过渡，既减少装配锐边，也让灯具与白色吊顶之间的视觉边界更自然。

　　后部接线与维护空间同样需要在三维阶段校核。导线从后侧接入，应保留插拔和弯折余量；散热鳍片之间不能与线缆干涉；卡簧在压缩状态下不能压伤线材。对于批量安装工程，灯具还需考虑成排布置时的孔位一致性，面环厚度、卡爪夹持范围和吊顶板厚都应形成明确边界。

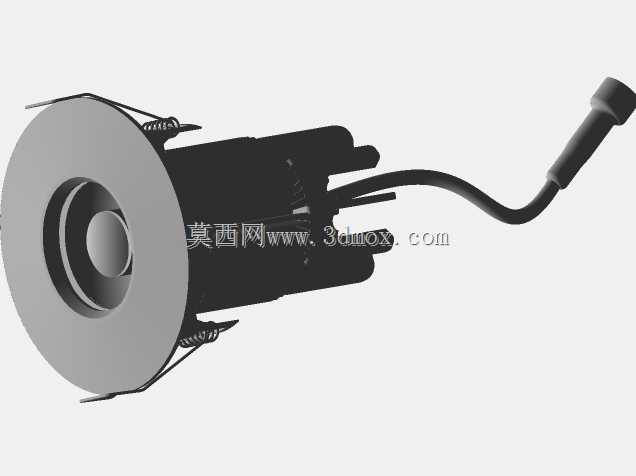

　　建模过程中，圆形面环、透镜、散热鳍片和卡簧可分别建立子装配，便于调整开孔规格与散热高度。鳍片阵列要注意根部壁厚和拔模方向，卡爪需体现弹簧、转轴和挂钩的真实运动关系，光学件则应保留光源中心到出光面的同轴度。通过这些结构细节，模型不仅能展示灯具外观，也可直接用于安装干涉检查、开孔尺寸确认和照明产品结构评审。
