压铸铝合金反射灯散热器结构设计

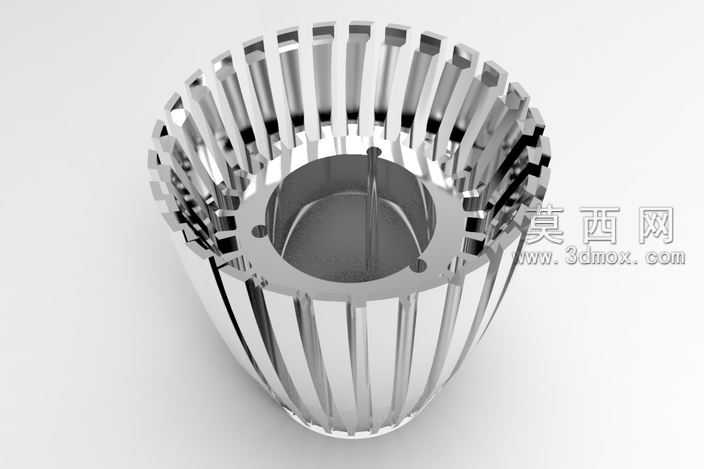

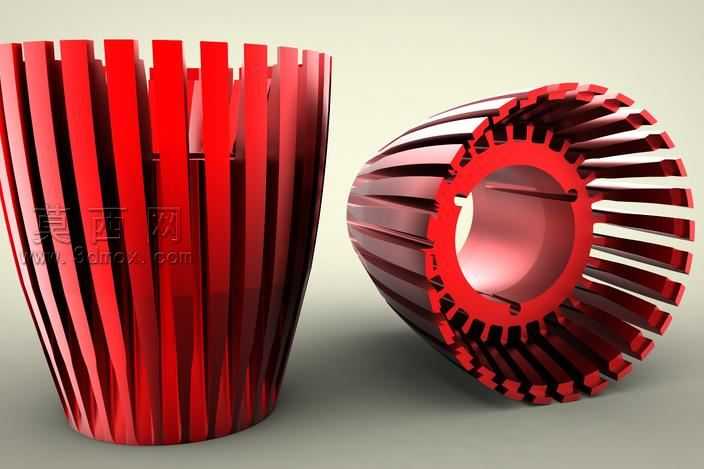

本作品为反射灯配套的铝合金散热器三维建模设计，整体围绕压铸成型工艺要求展开结构规划，在三维建模过程中首先完成基础回转体轮廓的搭建，结合反射灯的安装适配需求确定中心安装孔的孔径、定位卡槽的尺寸公差，确保后续与灯体、光源组件的装配契合度。建模阶段重点对散热鳍片结构进行参数化设计，两款不同造型的散热器分别采用直列式竖向鳍片与弧面环绕式鳍片布局，直筒款鳍片沿筒体轴向均匀排布，每片鳍片的厚度、片间间距经过反复调整，既保证压铸过程中铝液充型流畅无死角，避免出现缩孔、冷隔等压铸缺陷，又最大化拓展散热接触面积；椭球款鳍片沿环形基体呈放射状排布，鳍片随椭球曲面自然扭转，在建模时通过曲面放样、阵列命令实现鳍片与基体的一体化过渡，消除尖锐棱角与应力集中点，同时兼顾结构强度与散热气流的导流效果。材质渲染阶段选用哑光铝合金材质，还原压铸铝合金经表面氧化处理后的细腻金属质感，通过调整材质的粗糙度、反射率参数，模拟红色阳极氧化后的表面视觉效果，在渲染场景中搭建柔和的漫反射光照环境，清晰呈现鳍片间的层次结构与曲面光影变化，突出产品的工业设计质感。结构设计上充分考虑压铸工艺的脱模需求，所有鳍片与基体的连接位置均设置符合工艺要求的脱模斜度，壁厚保持均匀过渡，避免局部壁厚差过大导致成型后零件变形；中心安装位预留了光源驱动组件的容纳空间，边缘的定位凸台与卡扣结构经过干涉检查，确保与反射灯其他配件装配时无错位、卡滞问题。整体设计在满足灯具散热功能需求的基础上，通过富有韵律感的鳍片排布提升产品外观辨识度，将工业功能属性与外观美学设计进行融合，建模过程中所有特征均保留参数化编辑历史，可根据不同功率反射灯的散热需求快速调整鳍片数量、整体尺寸，适配不同规格的产品开发需求。
