赖特J5星型发动机配套油缸组件

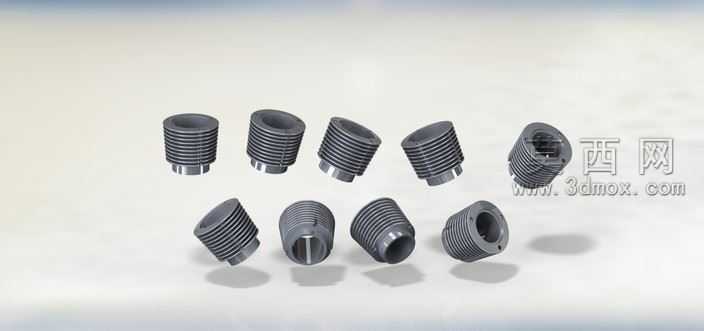

本模型为赖特J5星型发动机配套的油缸组件，采用三维参数化建模方式完成整套零件的构建，建模过程中严格遵循航空发动机液压部件的尺寸公差规范，对每个油缸单体的外螺纹牙型、内孔通径、端部密封槽、定位切口等细节特征进行了1:1还原，完整还原了九缸星型发动机所配套的全部油缸单体结构。建模阶段先以单个油缸为基准，通过旋转凸台命令构建油缸主体轮廓，再通过扫描切除命令生成外螺纹的精准牙型，针对不同安装位置的油缸，分别设计了一字定位槽、多孔安装法兰、平端密封面等差异化端部结构，确保每个零件都能对应星型发动机缸体的对应安装位。材质渲染阶段，为油缸零件赋予了航空发动机常用的硬化合金钢材质，调整材质的粗糙度参数模拟零件经过磷化处理后的哑光深灰金属质感，添加细微的表面纹理还原机加工后留下的均匀刀痕，在场景中布置柔和的漫反射主光源搭配多角度补光，避免金属表面出现过曝的高光区域，同时为每个零件添加柔和的接触阴影，让整套组件的渲染效果更具真实工业质感。结构设计上，该类油缸作为星型发动机的液压辅助执行部件，外螺纹用于与发动机机匣的螺纹孔实现紧密旋合，端部的不同定位结构用于匹配不同位置的管路连接与周向防转需求，内孔用于容纳活塞与密封组件，整体结构紧凑，壁厚均匀，既满足液压工况下的耐压强度要求，又适配星型发动机紧凑的径向安装空间。设计过程中充分考虑了零件的加工工艺性，所有倒角、退刀槽的尺寸都符合金属切削加工的规范，避免出现无法加工的尖锐内角，同时对每个零件的装配干涉情况进行了校验，确保整套油缸安装到九缸星型发动机缸体上时，各零件之间、零件与周边管路结构之间不会出现装配冲突，完整还原了该款经典星型发动机液压配套部件的结构特征。
