复古敞篷钢管改装赛车底盘结构

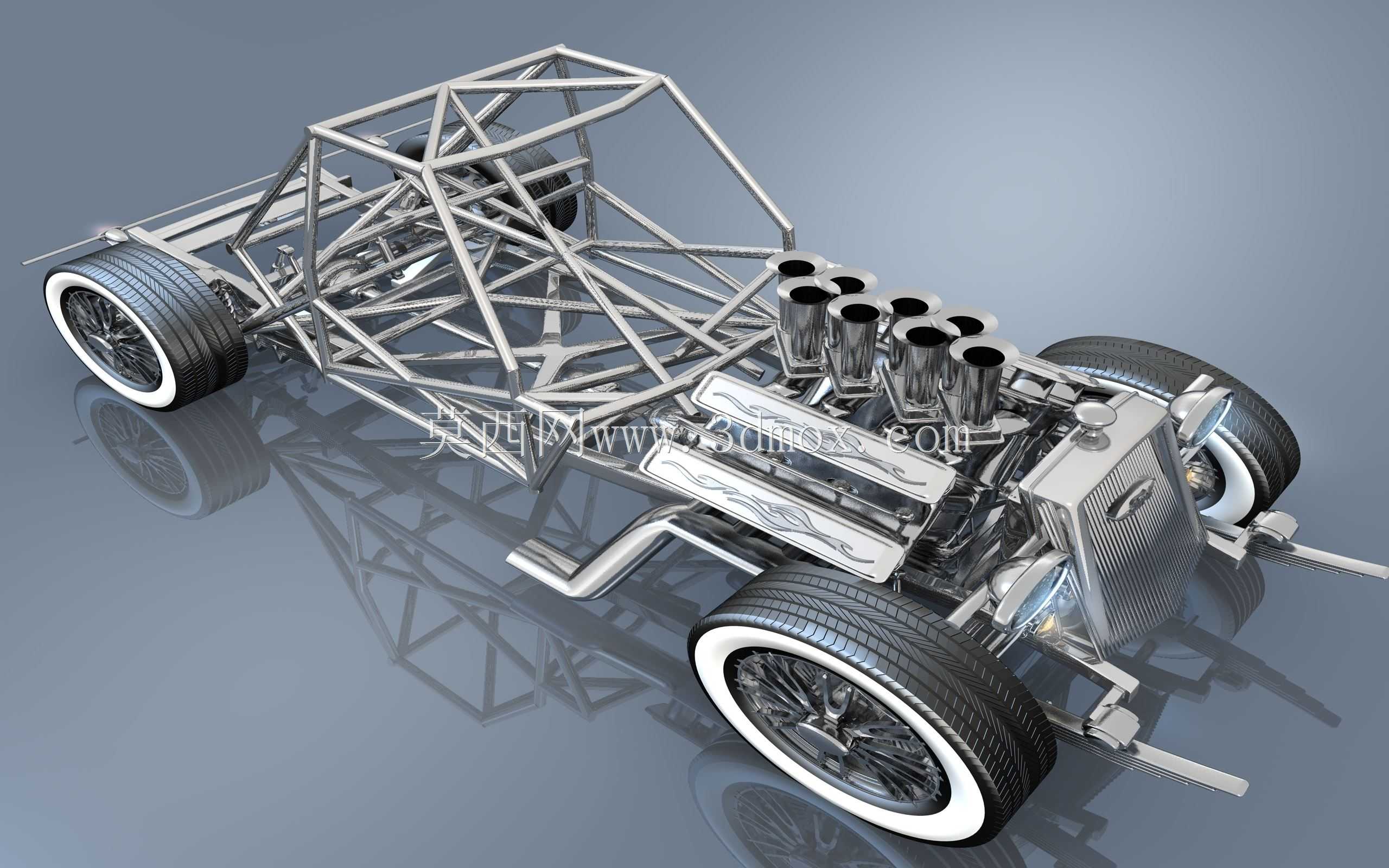

　　该作品呈现的是一台美式Hot Rod风格改装车的裸露底盘与动力总成，整体以空间钢管桁架作为承载主体，适合用于定制车开发、赛车结构教学、展车方案验证以及底盘布置评审。车架没有采用传统冲压车身承载方式，而是由多根圆管按受力路径焊接成笼式结构：前部围绕散热器、前悬架和转向机构形成三角支撑，中部沿传动轴线布置纵梁与交叉斜撑，后部则通过开放框架容纳后桥、轮胎和排气系统。这种结构在小批量定制车辆中优势明显，管件可根据轴距、轮距、发动机高度和驾驶姿态逐段调整，焊接后能够获得较高的扭转刚度，同时便于在没有全套车身覆盖件时检查装配干涉。

　　动力部分采用前置多缸发动机布局，模型中可见成排的独立进气喇叭口、气门室盖、排气管路和前端散热器。发动机安装位置相对靠前且外露，曲轴中心线与车架纵梁、传动轴走向需要保持明确的高度差和角度关系，否则会影响万向节工作角和传动振动。前舱两侧保留了宽大的平整装饰板，可作为线束整理、燃油管路固定和热防护区域；散热器位于最前端，迎风面积充足，周边需预留风扇、水管、冷凝器或油冷器的安装边界。

　　行走系统采用大尺寸宽胎与复古白边轮辋组合，前轮转向角、外倾角和主销位置在钢管车架上都需要通过悬架硬点反复校核。前悬架杆件、转向拉杆与制动盘之间的间隙在满载转向和跳胎工况下不能发生碰擦；后轮承受驱动扭矩，后桥与车架之间的连接区域应增加加强节点，避免钢管焊缝在冲击载荷下出现应力集中。轮胎外露使整车姿态低矮，轮拱位置不再由车身钣金限定，设计时更应关注轮胎上下跳动包络、转向包络以及人员上下车空间。

　　从安装边界看，车架中部需要同时容纳座椅、踏板、转向柱、换挡机构和油箱等部件，钢管交叉位置不能侵占乘员脚部和臀部空间。外露结构虽然视觉冲击力强，但线束、制动管、燃油管和排气管的走向必须分区布置，高温部件与橡胶、塑料件之间要保留隔热距离。该三维结构把车架、发动机、悬架、车轮、转向和散热模块之间的相对关系完整表达出来，可用于检查轴距比例、重心高度、维修拆装顺序以及定制车身覆盖件的贴合基准，为后续详细焊接夹具设计、零部件选型和工程出图提供直观依据。
