带天窗的大跨度坡屋顶建筑构造

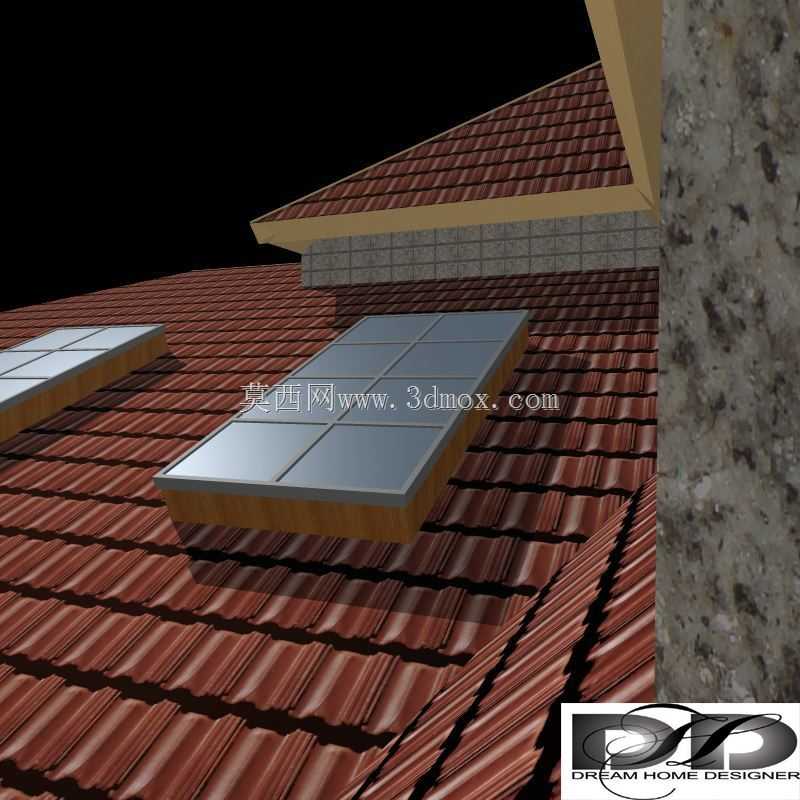

　　这套三维构造完整还原了大坡度陶瓦屋面与嵌入式采光天窗的装配关系，建模时先以屋面坡度控制线为基准，先排布整片陶土瓦垄，再在预留洞口位置嵌入天窗基座，所有构件的搭接边界都按现场施工逻辑对齐。坡屋面选用的是传统弧形陶瓦，瓦垄沿屋面坡度方向通长铺设，瓦片上下搭接、左右错缝，建模时保留了每片瓦的起伏轮廓与搭接间隙，屋面边缘的封边、屋脊收口都做了实体还原，没有用贴图简化构造。嵌入式天窗直接坐落在瓦面预留的洞口上，天窗边框为金属收边，窗体面板平整，基座下沿与瓦面的衔接处做了过渡挡水构造，天窗整体略微突出瓦面，既保证窗体自身排水坡度，也避免雨水沿接缝倒灌。从工程落地角度看，这类带天窗的大跨度坡屋顶多用于独栋民居、低层度假住宅，

　　天窗的核心作用是给顶层阁楼空间引入自然采光，替代侧墙开窗受立面布局限制的问题，同时坡屋面本身排水效率远高于平屋面，多雨区域积雪、雨水可以顺瓦垄快速排走，不会在屋面积存。建模过程中需要重点把控几个安装边界：首先是屋面坡度，陶瓦铺设的坡度不能过缓，否则雨水流速不足容易出现渗漏水，天窗嵌入位置要避开屋面主承重檩条的排布路径，洞口四周需要额外增设附加檩条来承担天窗的自重与风荷载，天窗边框和瓦面的交接处要预留防水卷材的铺设空间，不能让窗体基座直接压在瓦片上形成硬接触。大跨度屋面的檩条、屋面板作为底层承重结构，在瓦面下方分层排布，三维模型里把瓦面、天窗、侧边石材墙体的相邻关系都做了清晰拆分，结构工程师可以直接提取洞口尺寸、天窗外轮廓、

　　屋面坡度参数，用来校验屋面开洞后的结构受力，施工人员也可以通过模型核对瓦片裁切位置、天窗安装的标高差，避免现场安装时出现窗体和瓦面贴合不严、接缝高低差过大的问题。侧边露出的石材外墙和屋面交接的阴角位置，也同步还原了收口构造，这个部位是防水薄弱点，建模时特意保留了墙体和屋面的搭接余量，方便后续排布泛水板。整套构造没有做多余的装饰构件，所有实体都对应实际施工里的真实部件，尺寸逻辑完全贴合民用坡屋面建筑的常规建造规范，天窗的长宽比例、在屋面上的排布位置都参考了常规民居采光需求，既不会因为开洞过大破坏屋面整体承重完整性，也不会因为开窗面积太小达不到阁楼采光的效果。
