建筑机电给排水管道系统布置

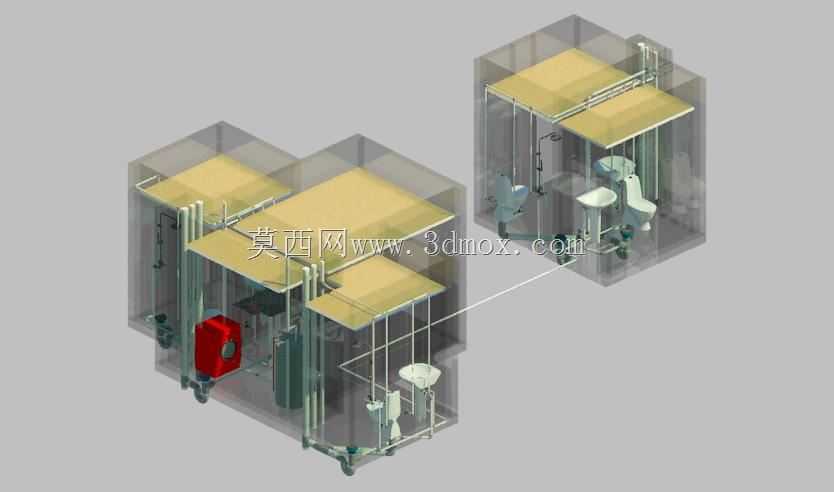

　　建筑内部的给排水管路承担着整栋建筑生活用水输送、污水收集排放的核心功能，这套三维布置方案完整还原了楼层管井内水平干管与竖向立管的接驳逻辑，在建模阶段就把现场安装可能遇到的管线碰撞、操作空间不足、检修预留不够等问题提前暴露，避免现场施工阶段才发现管路走向与结构梁、其他专业管线冲突，造成返工拆改。从管路走向来看，两端设置的90度弯头分别承接竖向立管与水平干管，中间通过等径直管段串联，三通接口预留了后续支管接驳的点位，可直接对接楼层内各用水点位的入户支管。管路选型上采用标准公称通径的给排水管材，弯头曲率半径符合给排水施工规范要求，既保证污水排放时水流顺畅、不易在弯折处淤积杂物，也控制了管路整体占用的竖向与横向空间。

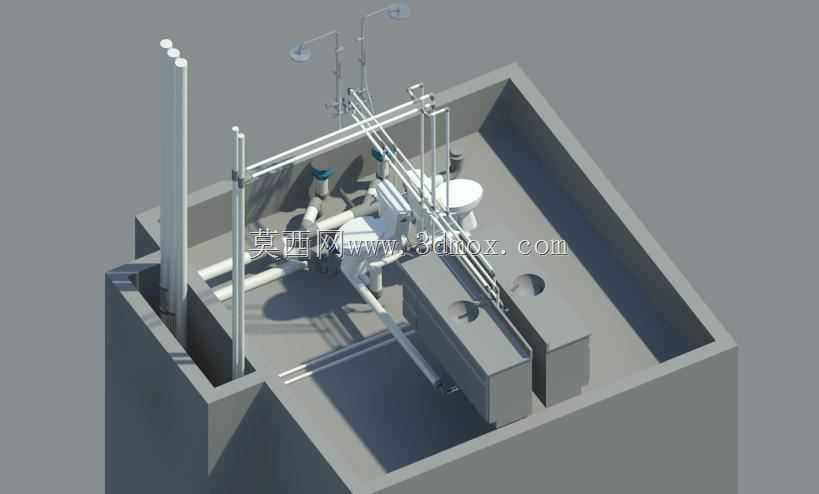

　　设计过程中首先梳理了管井内的净空边界，结构梁底、墙面完成面、相邻暖通桥架与电气线管的位置都作为管路排布的硬约束，水平管段设置了符合规范要求的坡度，让排水管路内的水流可以依靠重力自流，不会出现管段局部积水、水封破坏返臭的问题。管道接口处的衔接位置都预留了足够的法兰或者粘接操作空间，后期安装时工人不需要额外掰动管路就能完成接口紧固，三通预留的支管接口位置对齐了楼层用水点位的管井预留洞，后续支管敷设时不需要额外增加过多弯头来调整走向。整个管路的安装边界充分考虑了外层保温层、防结露层的厚度，建模时的管线轮廓已经包含了保温层所占空间，不会出现图纸上管线间距足够、实际做完保温后管线互相挤压的情况。管段的支撑点位也同步做了规划，在弯头、

　　三通这类水流冲击力较大的位置就近设置支吊架，避免管路长期运行后因为水锤作用出现松动、位移，水平管段的支吊架间距符合管材承重要求，不会出现管段中部下垂变形、坡向改变的问题。这套三维布置可以直接导出管路分段下料尺寸，预制加工阶段就可以把直管段裁切、弯头粘接组合完成，现场只需要完成段与段之间的对接，大幅减少现场作业的工作量，也能让安装精度得到更好的控制。
