移动式轻型龙门起重吊架结构设计

　　这套移动式轻型龙门吊架主要面向车间内部短距离、小吨位的临时吊装作业，常见于机加工工位的工件上下料、模具维修翻转、装配线重型部件吊运以及仓储区域的设备转移。区别于固定安装的桥式起重机，它不需要预埋基础或架设厂房牛腿，底部四个脚轮承载整机与吊重，作业人员可沿平整混凝土地面推移就位，在多品种小批量生产的柔性车间里调度灵活性很高。

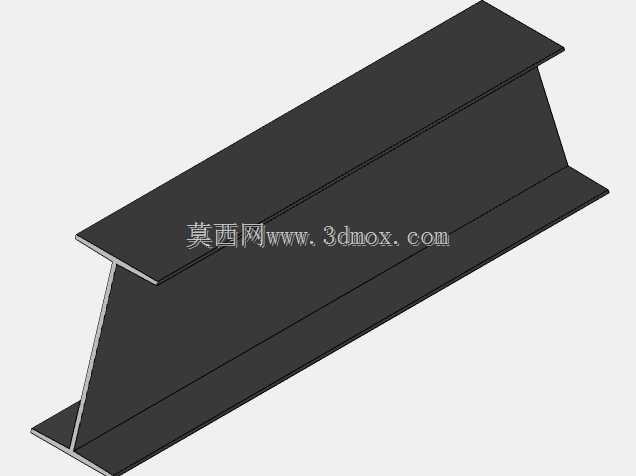

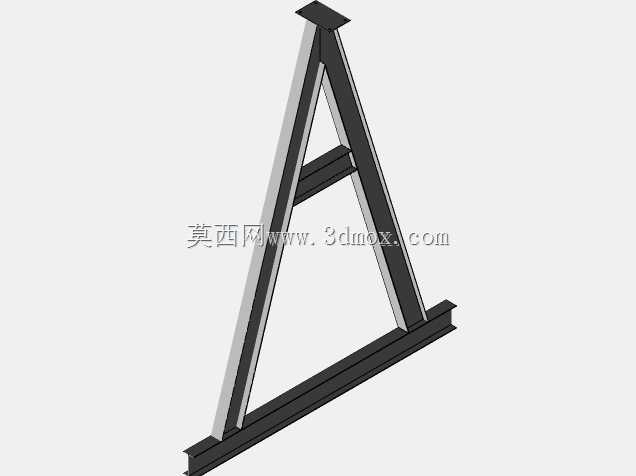

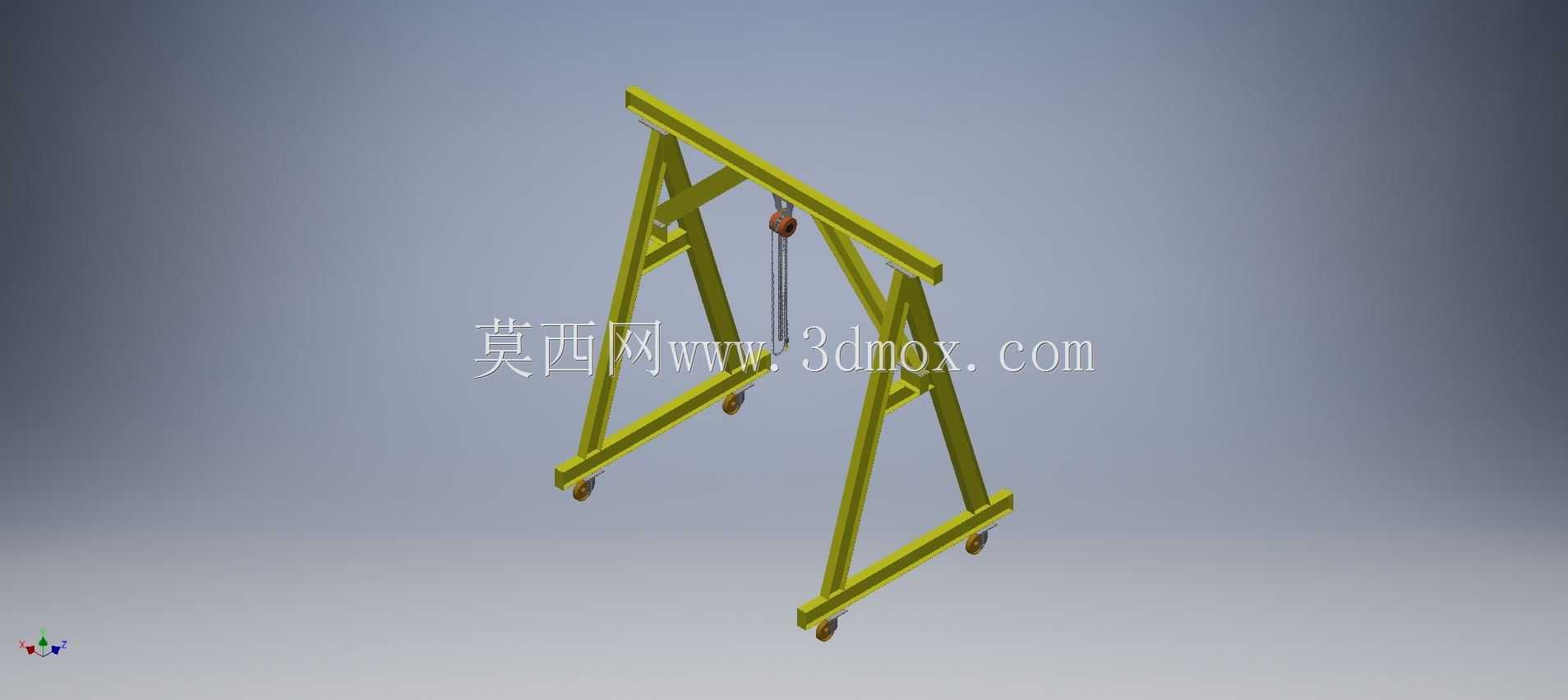

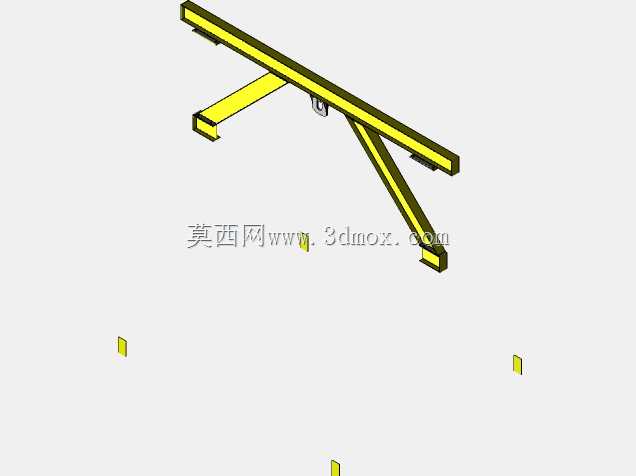

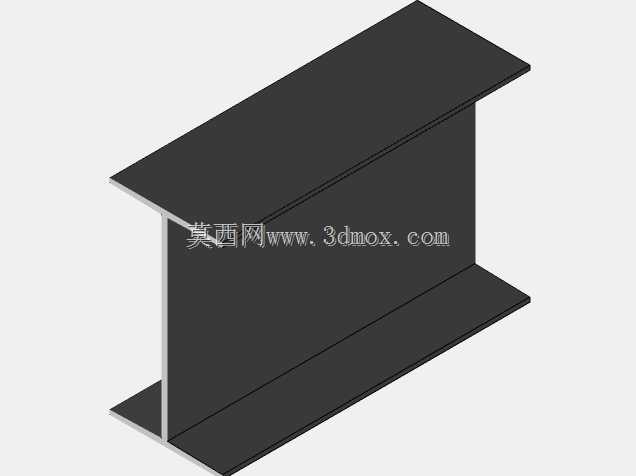

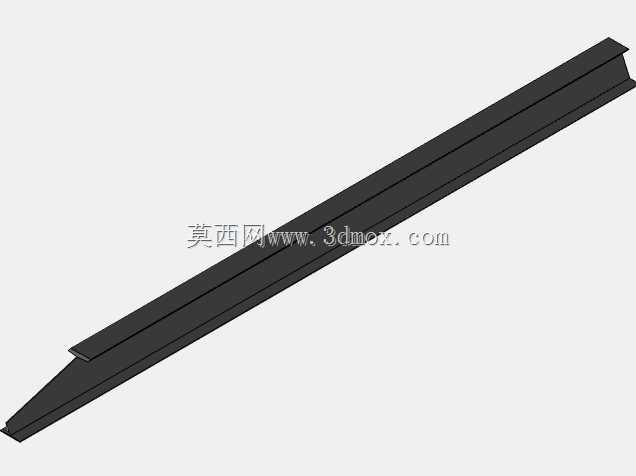

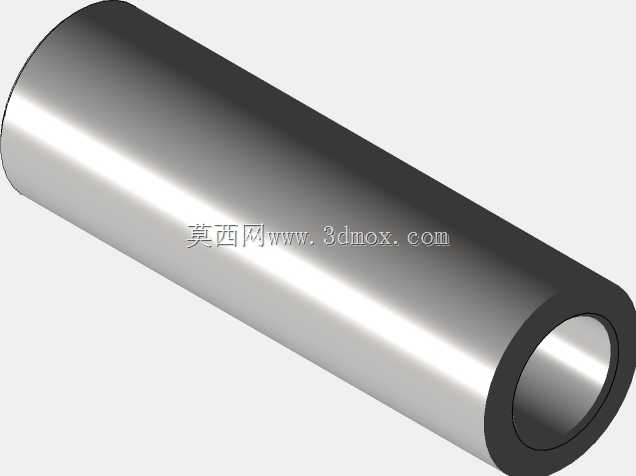

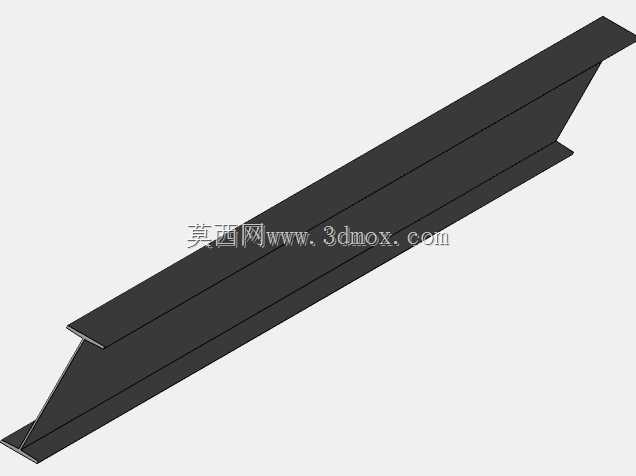

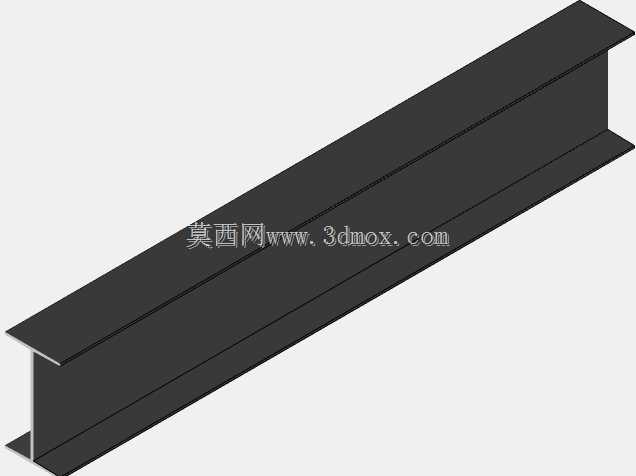

　　从结构受力来看，整机采用双片A字形支腿配合顶部横梁的门式布局。顶部横梁承担葫芦吊点的集中载荷并向两侧支腿传递弯矩，横梁选用矩形截面型钢，抗弯刚度好，腹板与翼缘的截面参数在建模时按简支梁受集中力校核，控制跨中挠度在允许范围内，避免吊重运行时横梁出现明显下挠。两侧支腿做成桁架式A字构型，斜撑与立柱之间形成稳定三角形，既把顶部竖向载荷分解传递到底部端梁，又能抵抗吊重偏摆带来的侧向水平力；相比纯实腹立柱，桁架结构在同等用料下侧向刚度更优，整机自重也更轻，推移时阻力小。

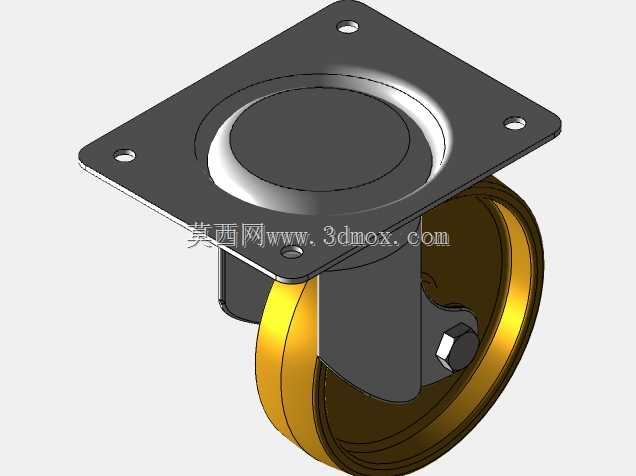

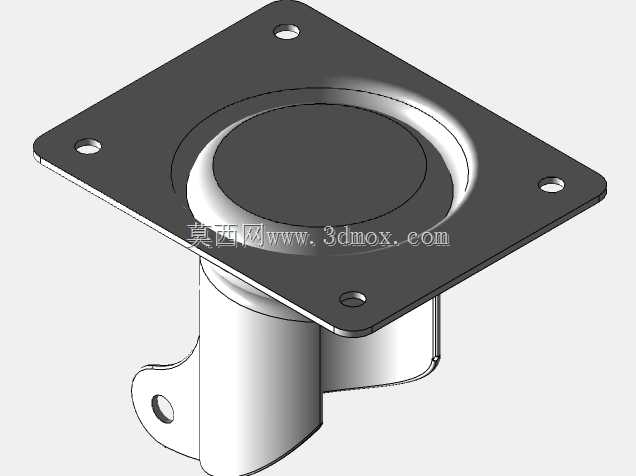

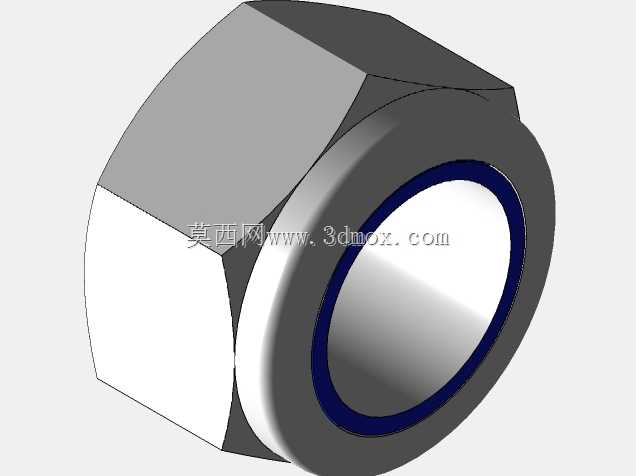

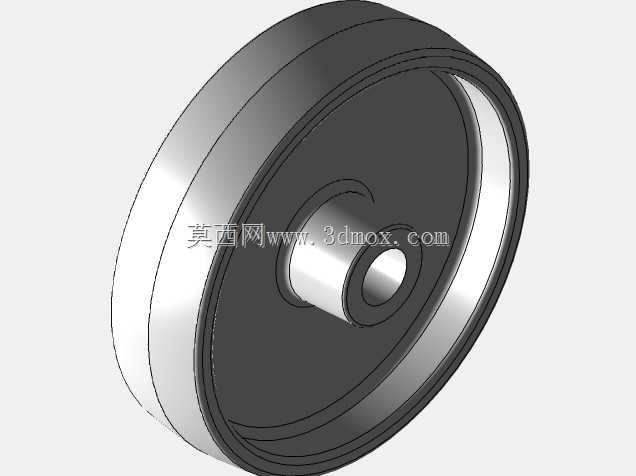

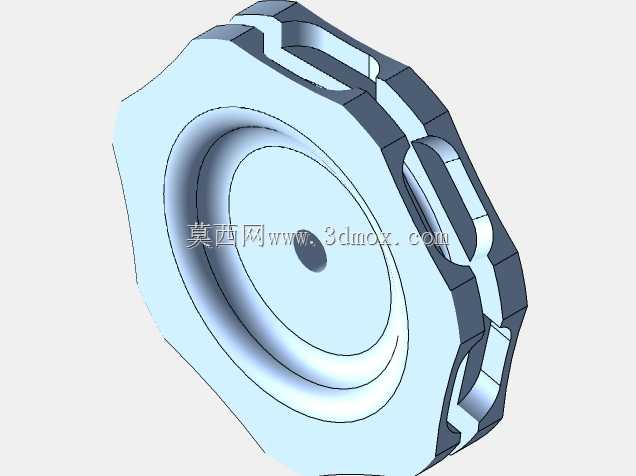

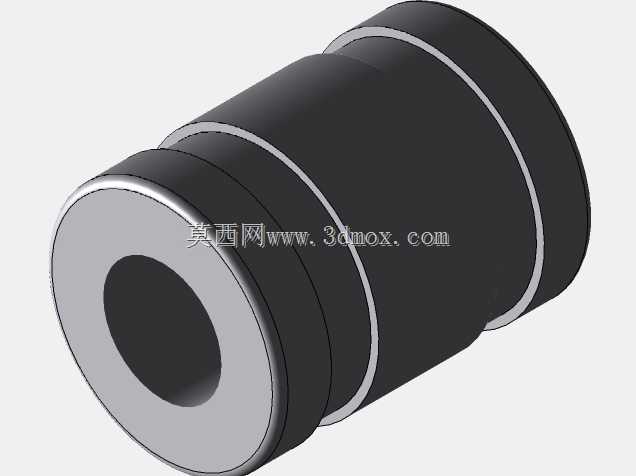

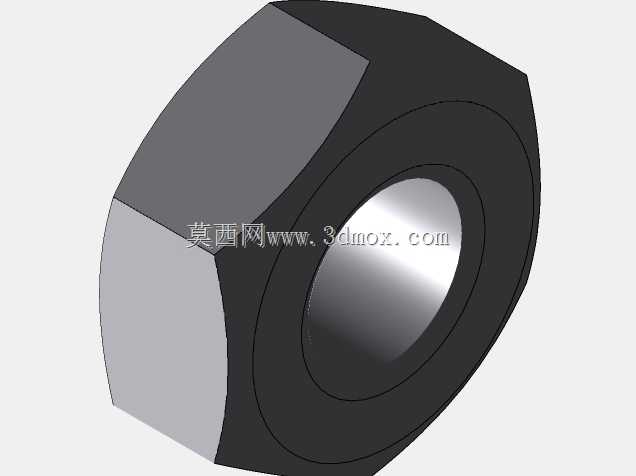

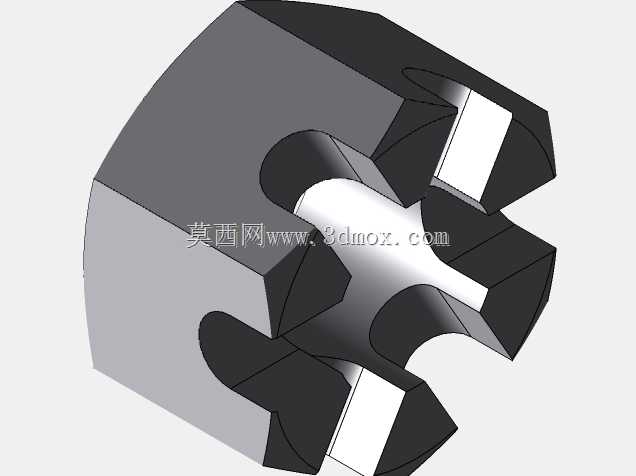

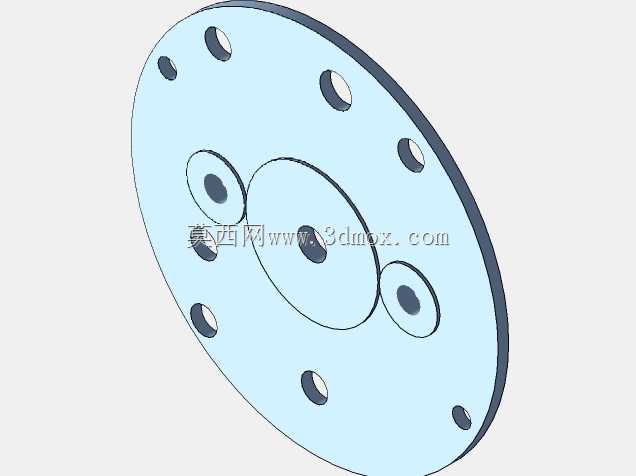

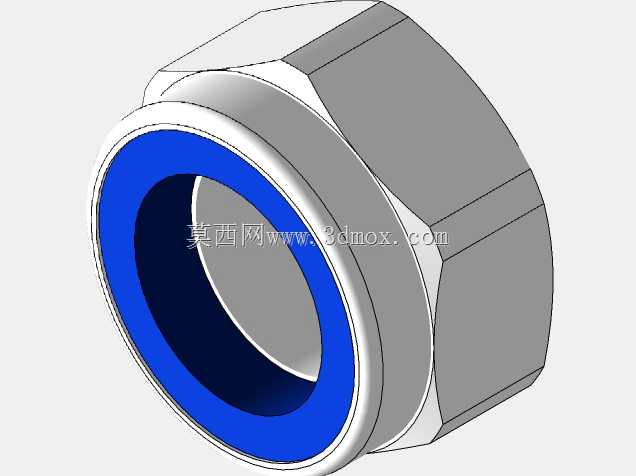

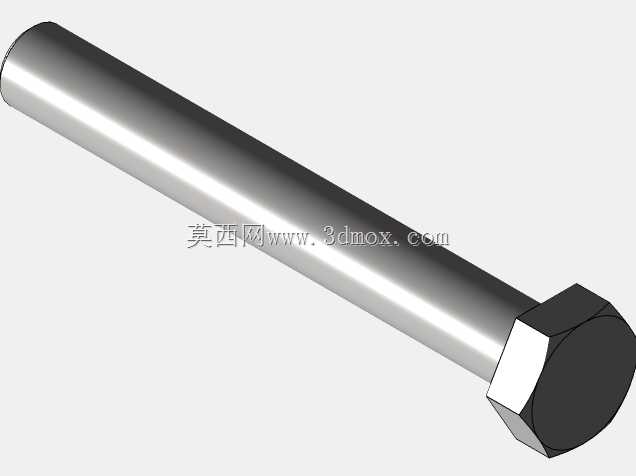

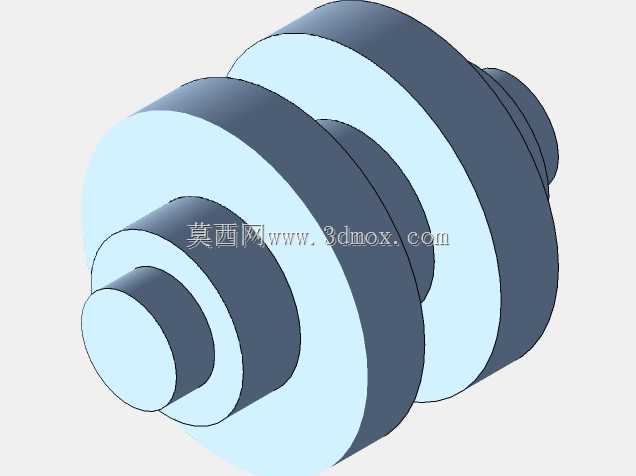

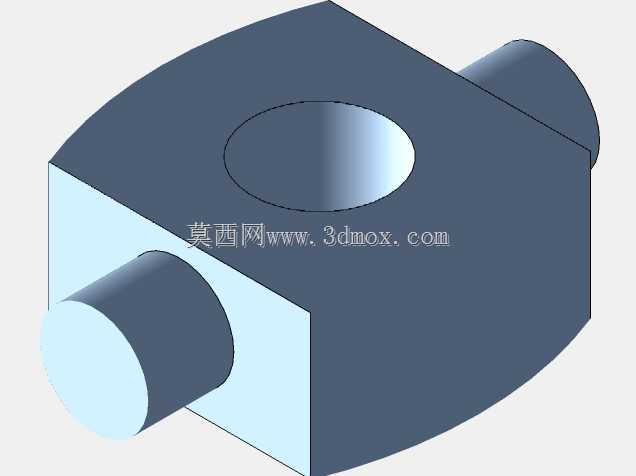

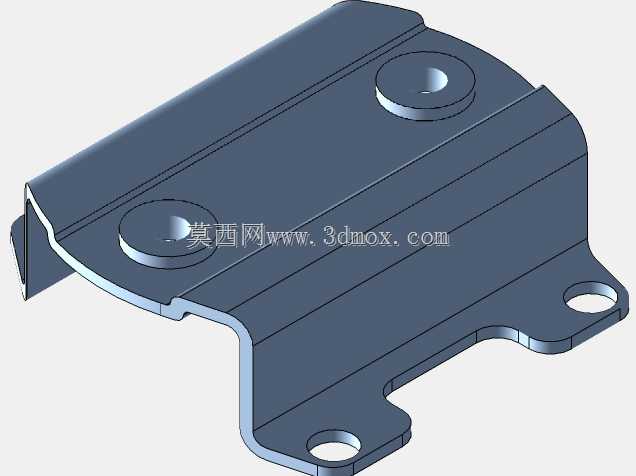

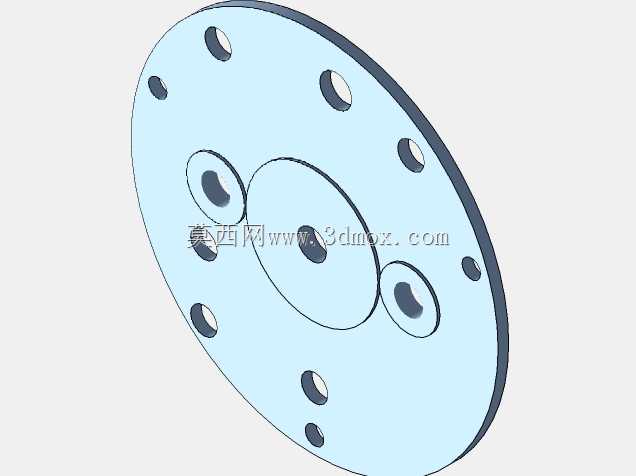

　　底部设置两根纵向端梁，端梁下方各布置两只万向脚轮，轮架与端梁通过安装板螺栓连接，脚轮选用带制动结构的工业承重轮，就位后锁死滚轮可防止吊装过程中架体窜动。端梁同时作为支腿的安装基座，两支腿间距、端梁长度共同决定整机的支撑跨距，支撑 footprint 越宽，抗倾覆稳定性越好，设计时需保证吊重位于横梁跨中区域时，整机重心投影始终落在四个轮子围成的支撑面内，满载偏载工况下保留足够抗倾覆裕度。

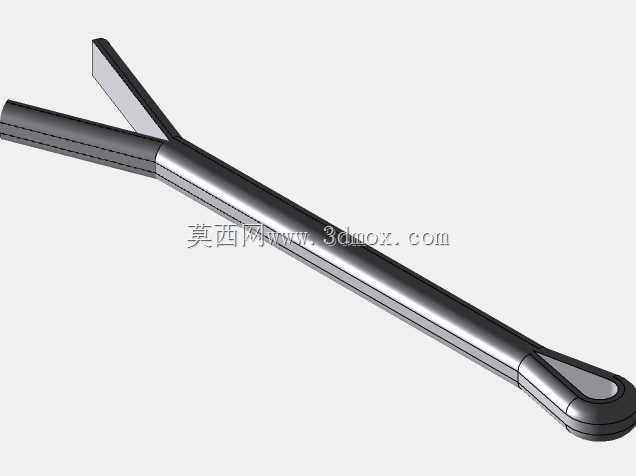

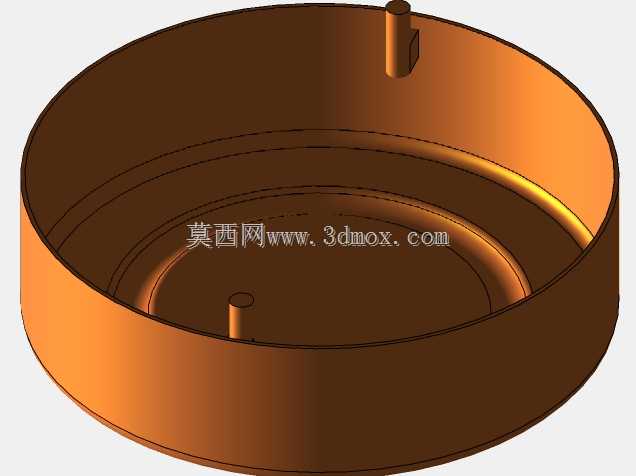

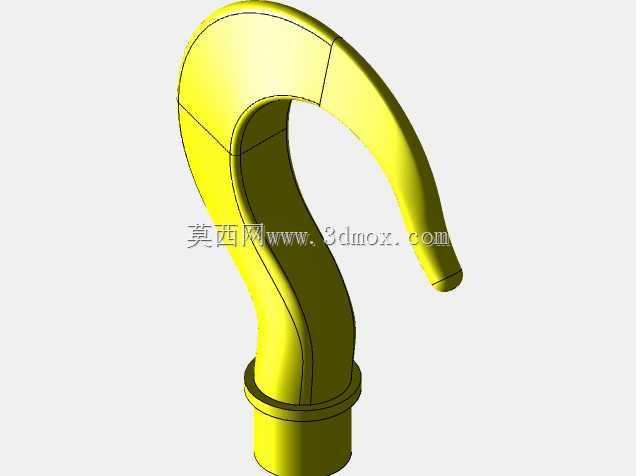

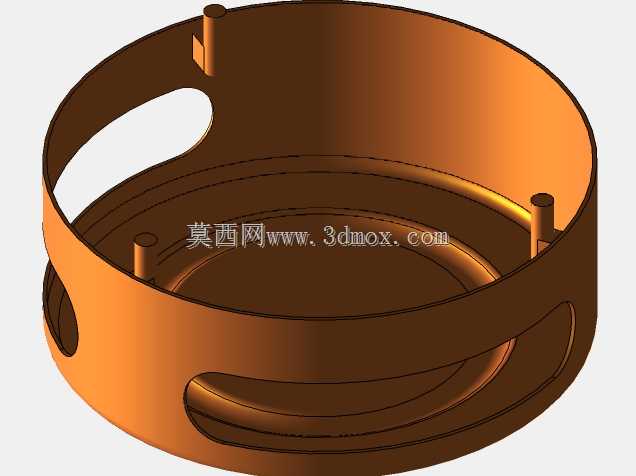

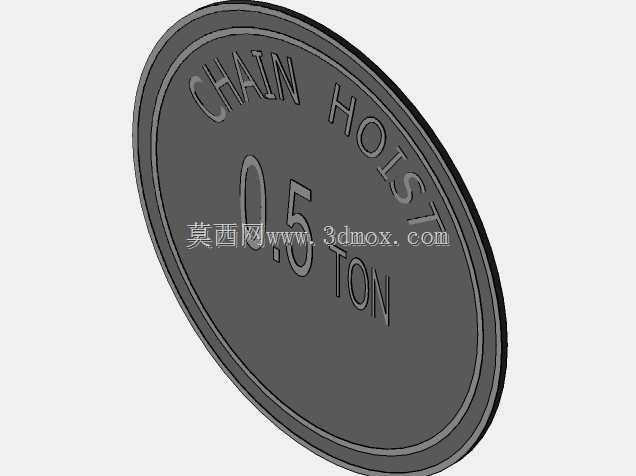

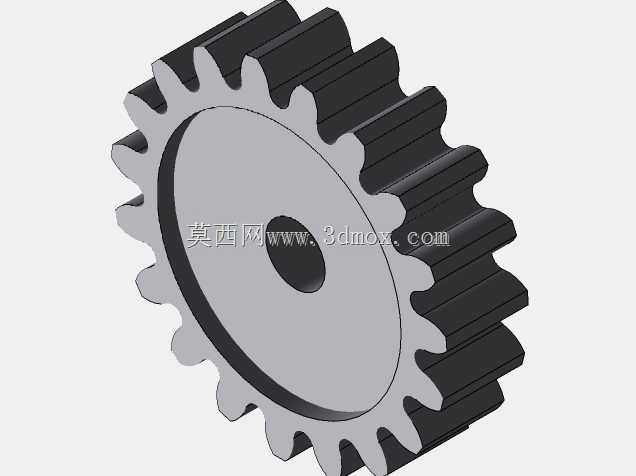

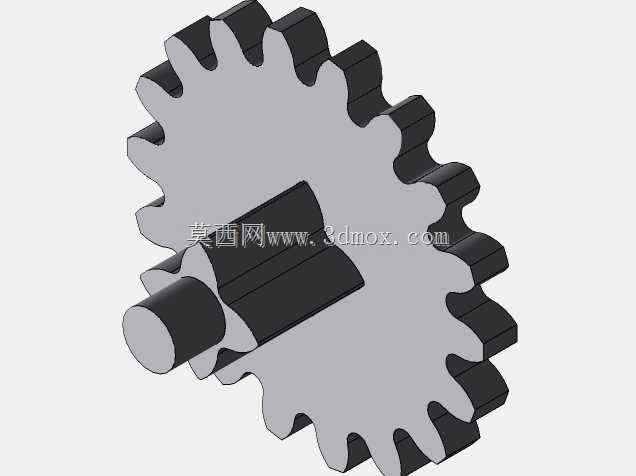

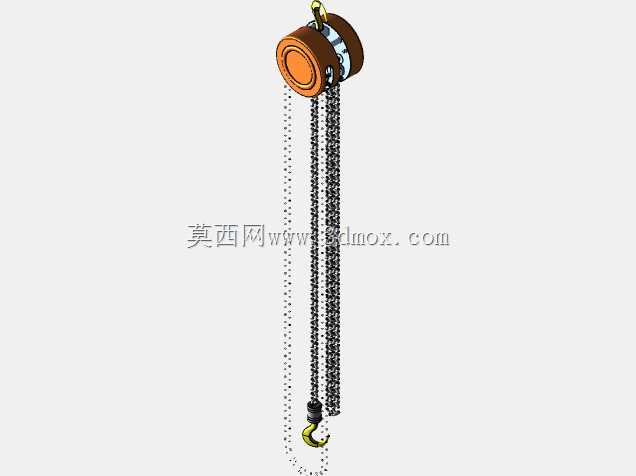

　　电动或手动葫芦沿横梁下翼缘行走，吊点行程覆盖横梁净跨范围，起升高度由支腿净高决定，选型时需结合被吊工件的最大高度、吊索具长度以及作业时工件底部离地间隙综合确定。三维建模过程中，所有型钢杆件按实际截面规格拉伸成型，节点处的连接板、加强筋板、螺栓孔位均单独建出，可直接用于核对杆件相贯关系、检查葫芦运行空间是否与支腿发生干涉，也能据此导出杆件下料尺寸与焊接拼装图纸。现场布置时需确认车间通道宽度满足架体推移、地面承载力满足轮压要求，顶部预留葫芦及吊钩的运行安全距离，确保吊装作业边界清晰。
