七立方建筑垃圾斜底集料斗结构

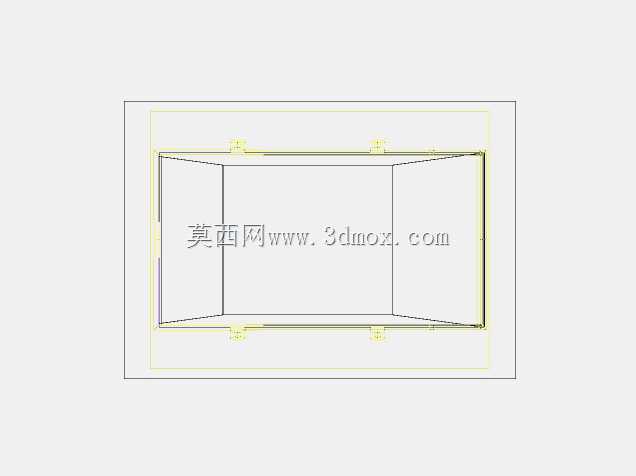

　　该模型呈现的是一种七立方米容量的斜底废料集料箱体，主要用于施工现场、拆除作业区、固废分拣站以及厂区临时转运环节，对碎砖、混凝土块、渣土、包装废料和混合建筑垃圾进行集中暂存。箱体采用上开口大、下部收束的梯形斗形结构，侧壁并非垂直布置，而是沿卸料方向形成连续斜面，使物料在重力作用下自然向低位滑移，减少大块废料在角落堆积、架桥和人工清挖的频次。

　　从结构布置看，模型顶部设置加宽边框，边框沿开口周圈形成刚性加强带，既承担装载机或人工倾倒时的冲击载荷，也为吊装、翻转和现场堆放提供明确的受力边界。箱体外侧可见两处凸起的连接节点，可对应锁销、铰接座或翻转配合件，在实际设备中用于与运输车、吊具、支架或液压翻转机构对接。若作为固定式废料斗使用，这些节点可承担定位和防移位作用；若配合转运车架使用，则可作为倾翻回转的辅助接口。

　　外形设计重点不在复杂曲面，而在料流路径和焊接箱体的可制造性。宽口结构允许小型铲斗直接从上方投料，前侧低边能够降低人工抛料高度，后侧和两侧高壁则抑制碎料外溅。斜底板与侧墙板相交后形成封闭料腔，板件之间适合采用折弯加焊接的工艺路线，内部棱线可根据磨蚀情况增设衬板。对于建筑垃圾这类密度波动大、棱角尖锐的物料，底板受冲击和滑移磨损最明显，建模时需要保留板厚、加强筋和边梁位置，便于后续按载荷条件调整材料规格。

　　安装边界方面，料斗占位应同时考虑投料通道、起吊空间和卸料回转半径。上方不能与管线、厂房梁架干涉，侧向需留出叉车或吊装设备进入的距离；底部若落在硬化地面，应保证四角或底边均匀承载，避免单点悬空造成箱体扭曲。与车架配合时，铰接点高度、锁止件位置和斗体重心需要共同校核，防止满载倾翻过程中出现干涉。该三维结构把料腔容积、斜壁角度、顶部加强框和外部连接点完整表达出来，可作为废料收集装置、环卫转运辅具或现场临时储料设备方案设计的参考。
