双作用标准活塞式气动气缸结构模型

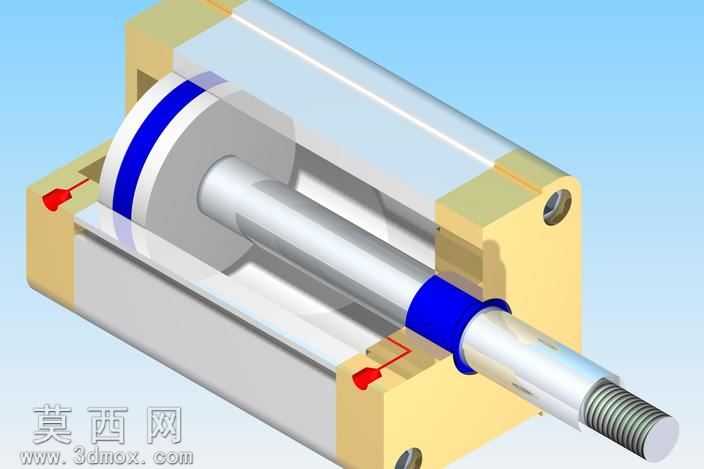

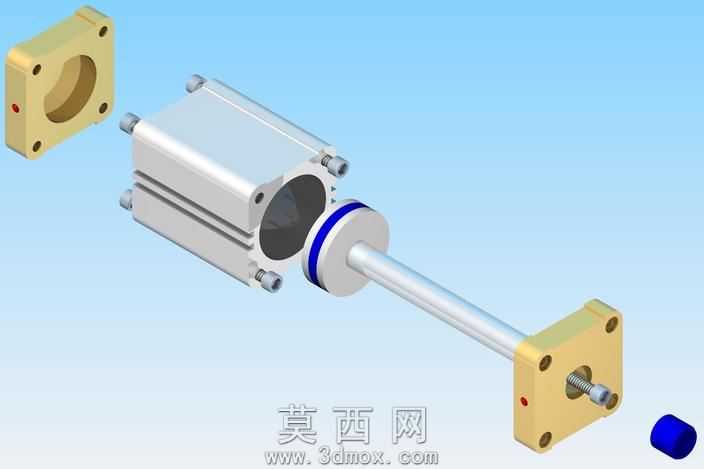

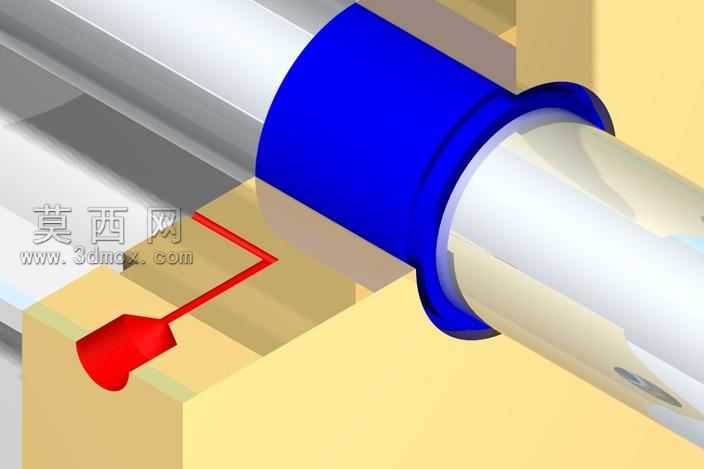

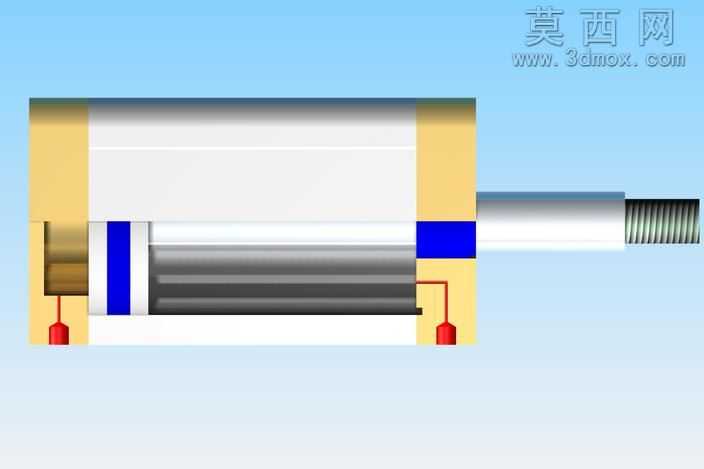

本模型为双作用活塞式标准气动气缸，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循气动元件常规设计规范，完整还原气缸的核心组成结构。模型包含缸筒、前后端盖、活塞组件、活塞杆、密封件、进出气口等全部核心部件，各部件间的装配关系完全符合实际气缸的装配逻辑，可清晰展示气缸的内部构造与动作原理。建模阶段对各部件的尺寸比例进行了合理校准，缸筒采用方形安装座搭配圆形内腔的结构设计，前后端盖与缸筒的连接部位做了贴合限位处理，保证装配后无结构错位问题。活塞部分设置了两道密封环结构，分别对应活塞与缸筒内壁的动密封、活塞杆与端盖的动密封，密封件的安装槽尺寸与密封件规格完全匹配，还原实际密封结构的设计细节。活塞杆前端加工有外螺纹结构，用于连接外部负载，螺纹段的长度与直径比例符合常规气缸的负载安装需求，杆身与活塞的连接部位做了同轴度校准，避免动作过程中出现卡滞问题。进出气口分别设置在缸筒的两端位置，气口的接口尺寸符合常规气动管路的连接标准，可直观展示压缩空气的进出路径，清晰呈现双作用气缸通过两侧气压差推动活塞往复运动的工作原理。材质渲染阶段，缸筒主体采用金属银灰色哑光材质模拟铝合金缸体质感，端盖部分采用浅米黄色金属材质做区分，密封环采用深蓝色橡胶材质表现，活塞杆采用亮面镀铬金属材质提升质感，各部件材质区分清晰，可快速识别不同结构的功能分区。模型整体结构完整无缺失，各部件无几何错误，装配层级清晰，可用于气动系统原理演示、机械结构教学、自动化设备虚拟装配等场景，能够直观展现标准气缸的结构特点与动作逻辑，为气动回路设计、设备选型参考提供直观的三维可视化支撑。
