KDP型梯式竖向布线理线架结构

　　这套梯式竖向布线构件主要面向通讯机房、弱电井道、数据中心列头柜侧以及工业控制柜内部的线缆整理场景，用来把成束的网线、光纤跳线、信号控制线沿垂直方向分层承托，避免线缆悬空自重拉扯端口，也能把强弱电回路按规划路径分隔开，减少后期运维时翻找线缆、跨线缠绕的麻烦。

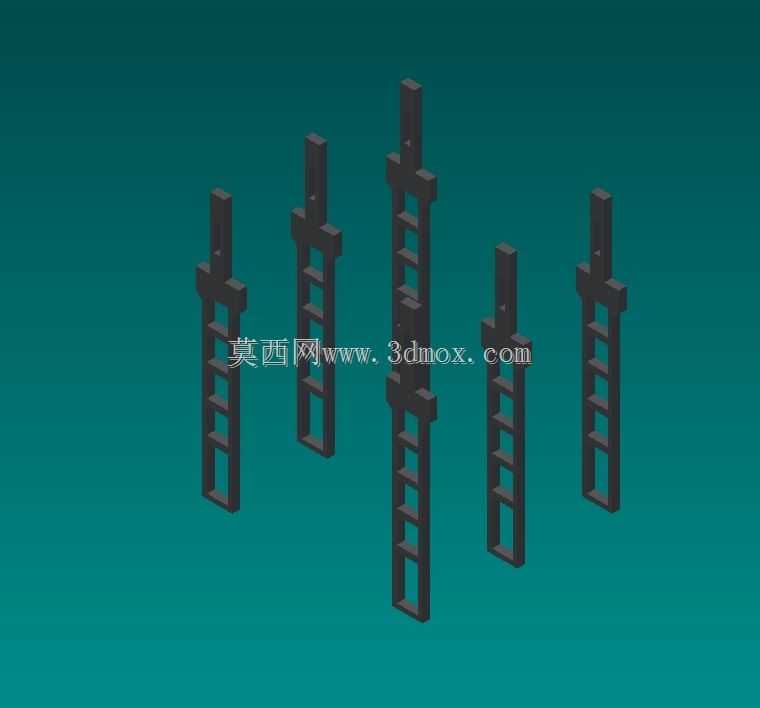

　　从结构设计思路来看，整套构件采用长竖梁搭配多层横向隔档的梯架形式，不同长度规格对应不同的安装层高：短款适配机柜内部1U到4U的局部理线段，中等长度可覆盖单柜整高的侧边走线通道，加长款则能跨两层机柜对接竖井出线口。顶部预留的带孔安装耳是整个构件的受力基准，现场安装时可以直接挂接在机柜立柱的方孔条上，也可以通过膨胀螺栓固定在墙面竖向C型钢导轨上，安装耳上的定位孔做了长圆余量，允许装配时微调左右位置，抵消墙面开孔或者机柜立柱孔位的累计误差。

　　梯身两侧的竖边采用等宽折弯截面，相比单薄平板立边，抗侧向弯折的能力更强，哪怕挂满满配的六类网线束，长规格构件中段也不会出现明显外张变形。横向隔档按均匀间距排布，每一层隔档都形成独立的线缆承托位，布放时可以把进线、出线、备用线分别归置到不同层格，隔档之间的镂空空间一方面减轻了构件整体自重，另一方面给线缆留出了散热间隙——大功率通讯设备满负载运行时，捆扎在线架里的电源线如果完全密闭堆叠，热量积聚会加速外皮老化，通透的梯格结构能让机房空调气流顺着竖向通道自然流通。

　　构件底部做了收边处理，没有裸露的锐边，布放线缆时不会划伤光纤外护套或者网线外皮；竖梁上间隔预留的小圆孔是扎带固定位，施工时可以用尼龙扎带穿过孔位把每一束线缆轻轻束紧，既限制线缆滑移，又不会因为捆扎过紧压坏线对绞距影响传输性能。做三维布局时，选型阶段要先核对安装边界：构件总宽度要小于机柜侧边剩余的走线空间，和柜门内侧的预留安全距离保持在10毫米以上，避免关门时挤压线缆；竖向总高度要匹配现场层高，上下两端分别预留出进线弯折半径，光纤布线时弯曲半径不能小于线缆外径的10倍，模型里不同长度的系列件刚好可以按实际井道高度拼接组合，不需要现场裁切修改。

　　在成套通讯设备的装配流程里，这类理线架属于很容易被忽略但直接影响后期交付验收的辅件：前期结构建模阶段把理线架的占位、走线空间提前预留出来，就能避免后期现场布线时发现线缆路径和其他设备干涉，不用临时打孔加装固定件，大幅提升机房整柜的布线规整度。
