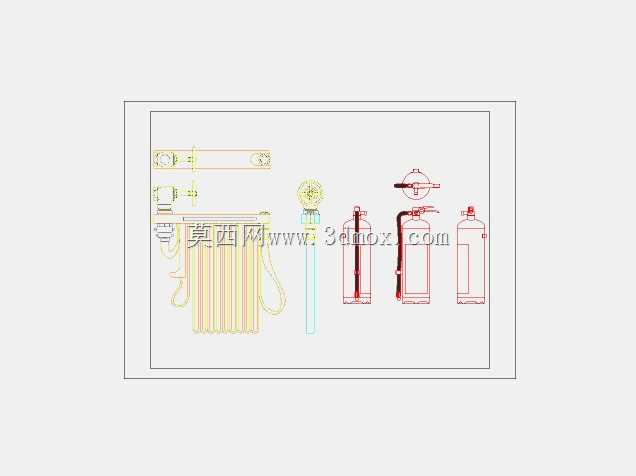

手提式灭火器全套结构三维数模

　　这套数模围绕常见手提式干粉灭火器展开，把筒体、器头、压把、保险销、压力表、喷管、喷嘴及挂架等部件按装配关系完整表达，适合消防设备布置、安全设施选型和教学演示时直接调用。现场使用中，灭火器通常布置在车间通道、仓库立柱、配电间门口、办公楼走廊和设备平台附近，要求取用路径不被物料、管线或检修区域遮挡。建模时先确定筒体的主体轮廓：筒身采用细长回转结构，底部设置圆弧收口以承受内压，上部通过颈圈与器头连接；外部轮廓需要保留握持、搬运和靠墙安装所需空间，不能只按单个零件孤立处理。器头部分是操作核心，压把、提把、保险销和密封阀的相对位置决定了误操作防护与紧急开启动作。数模中压把处于可下压状态，保险销横穿锁定位置，拔出后才能释放灭火剂；

　　压力表布置在操作者易观察的方向，表盘朝向通道侧，便于日常巡检判断压力区间。喷管从器头侧向引出，中段保留柔性弯曲形态，末端喷嘴对准火源根部使用。不同规格产品在喷管长度、筒体直径和总高度上存在差异，布置时不能只看底座占地，还要考虑取出后手臂摆动、喷管展开和人员后退距离。挂架或固定支架的安装边界同样关键，墙体、支架和筒体之间应留出取放间隙，固定带位置避开铭牌、压力表和喷管接头。若嵌入消防柜，还需核对柜内净深、门体开启角度以及相邻消火栓、应急照明的位置，避免灭火器被柜门或管线压住。结构细节上，筒体焊缝、底部支撑边、颈部螺纹区、铭牌贴合面和喷管卡箍都做了区分，便于后续出工程图时标注装配关系。喷嘴形态根据灭火剂类型有所区别，

　　干粉类多采用短直喷口，软管连接部位保留转角余量，防止弯折后流道受阻。器头内部虽以外观和装配表达为主，但外部接口尺寸、密封面位置和操作件行程关系保持一致，能够支撑拆装动画、培训课件和巡检点位开发。对于厂区三维规划，该模型可用于检查消防设施与设备、桥架、风管、货架的间距，确认疏散通道上的可视性和可达性；对于结构设计人员，也可参考其薄壁承压筒体、手提部件人机尺度和防误操作机构的处理方式。整体建模没有把灭火器简化成单一圆柱体，而是将日常维护中真正涉及的压力表观察、保险销拔除、喷管展开和支架固定等动作纳入几何关系，使模型在安全评审、场景布置和操作培训中都能直接反映实物状态。
