通讯设备用多向折弯钣金限位挡块

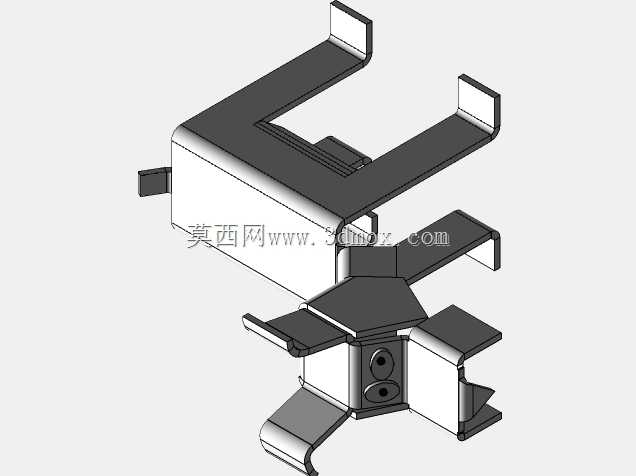

　　这款钣金挡块的结构设计完全围绕通讯终端内部狭小装配空间的限位需求展开，整体采用薄钢板折弯成型，没有额外的铸造或机加工主体构件，所有功能面都通过钣金工艺直接弯折得到，兼顾批量生产的成本控制与装配后的结构刚性。从实际使用场景来看，这类挡块主要布置在通讯手持设备的内部机架交汇处，用来同时约束三个正交方向上相邻组件的窜动：上方伸出的两组平行折弯卡爪可以卡在设备中框的预留卡槽内，限制挡块自身沿设备长度方向的位移；下方分叉的四个带折边支脚分别搭在内部PCB板、电池仓侧壁与天线支架的定位凸台上，避免装配完成后内部组件受冲击出现移位；中部立板上预留的两个沉头安装孔，可以直接用自攻螺丝穿过孔位锁附在设备主骨架的螺柱上，锁附后沉头面完全不突出零件表面，

　　不会干涉上方外壳的装配间隙。设计过程中优先考虑了钣金折弯的工艺可行性：所有弯折边的内圆角都匹配所选薄钢板的最小折弯半径，没有出现折弯后材料拉伸开裂的锐角结构，每一处伸出的卡爪末端都做了小幅反向折边，既消除了锐边割伤装配人员的隐患，也增大了卡爪与卡槽接触面的导向宽度，装配时不需要精准对位就能顺着折边滑入卡槽。零件的整体外轮廓适配6s系列通讯终端的内部堆叠边界，整体占用空间控制在极小范围内，不会额外挤占电池与主板的布设空间；各个支脚的折弯高度差经过反复校核，刚好补偿不同内部组件的装配公差，当设备受到跌落冲击时，挡块的多个折弯边可以通过微小的弹性形变吸收冲击能量，避免硬接触直接将冲击力传递到易碎的电子元器件上。结构上没有多余的冗余特征，

　　每一处折弯都承担定位、限位或者加强刚度的作用：中部的阶梯折弯槽用来避让主板上凸起的电容元件，侧方伸出的小定位舌插入天线支架的预留缺口，防止天线组件在长期使用中出现旋转偏移，所有配合面的间隙都按照消费电子产品的装配公差设定，既不会因为间隙过大出现限位松旷，也不会因为间隙过小导致装配时出现钣金件卡死的问题。
