道奇公羊皮卡货箱拓展承载床架

　　这套框架结构面向皮卡货箱的户外拓展与重载承载场景开发，适配道奇公羊全尺寸皮卡的后斗安装边界，核心作用是在不侵占货箱内部储物空间的前提下，于货箱上方构建分层承载平台，可固定车顶帐篷、脱困板、备用油桶、户外装备箱、长尺寸越野工具等物资，解决长途穿越、户外露营、工程外勤作业时货箱储物空间不足、零散装备易晃动磕碰的痛点。

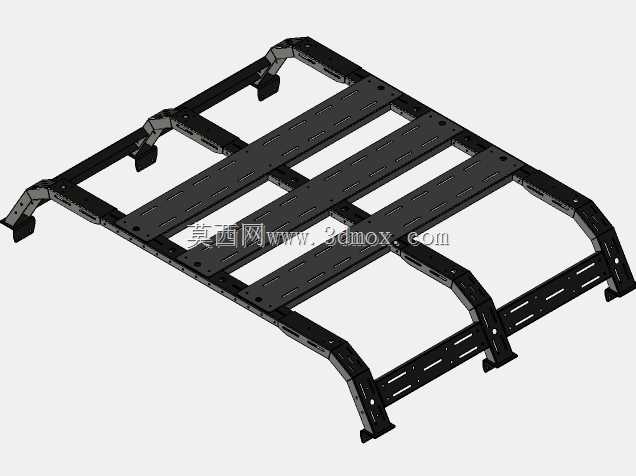

　　从结构设计思路来看，整体采用分体式纵梁加横向承载板的框架布局，左右两侧设置贴合货箱上沿轮廓的弧形支腿，支腿底部预留安装固定位，可直接匹配货箱侧边的原厂锚点或加装固定夹具，无需在货箱钣金上大面积打孔，降低改装对原车的损伤。框架主梁采用折弯成型的金属型材结构，横向承载板上均匀排布多组长条形调节孔与安装槽，一方面可以通过镂空结构降低整体自重，避免车辆顶部载荷过高带来的重心抬升问题，另一方面长槽孔支持安装位置灵活调整，用户可根据搭载装备的不同尺寸，随意调整固定绑带、夹具、拓展附件的安装点位，适配不同规格的户外装备固定需求。

　　安装边界层面，框架整体宽度完全匹配公羊皮卡货箱的内沿宽度，两侧支腿的弧度经过曲面拟合，贴合货箱侧边的冲压轮廓，安装后框架与货箱上沿保留均匀间隙，不会干涉货箱尾门的正常开合，也不会遮挡货箱两侧的示宽灯与后尾灯视线。框架的纵向长度覆盖货箱的主要承载区域，前后支腿的跨距经过合理分配，重载时载荷可以均匀分散到货箱的多个锚点位置，避免局部应力集中导致货箱钣金变形。

　　实际使用场景中，这套床架既可以作为户外穿越的装备承载平台，也可在工程外勤场景下固定长梯、管材、工具箱等作业物料，框架侧边预留的多组安装孔位还可拓展加装侧挂支架、天幕固定座、辅助灯支架等附件，兼顾改装通用性与结构强度。建模过程中所有支腿的折弯角度、板件的开孔位置、装配贴合面的公差都按照实车安装尺寸推导，各部件之间的连接位预留螺栓装配间隙，保证实际生产折弯、焊接加工后可顺利完成组装，不存在装配干涉问题。框架的镂空板面设计同时兼顾了风阻优化，高速行驶时气流可从板件的槽孔中穿过，减少实心板面带来的风噪与额外油耗，整体结构在保证承载刚度的前提下尽可能控制自重，适配皮卡车型的载荷限值要求。
