卡西欧腕表表带限位固定卡扣结构

　　日常佩戴运动腕表时，表带末端的原生橡胶固定环长期受弯折、汗液侵蚀与反复摩擦，很容易出现开裂、松脱，表带尾端翘起后既影响佩戴贴合度，也容易在伏案、搬动物品时勾挂外物。这款替换用表带固定器就是针对该失效场景设计的外置限位件，整体采用U型通槽的套箍形态，可直接套装在腕表表带外侧，约束叠合后的两段表带相对位置，避免表带尾端窜动翘起。

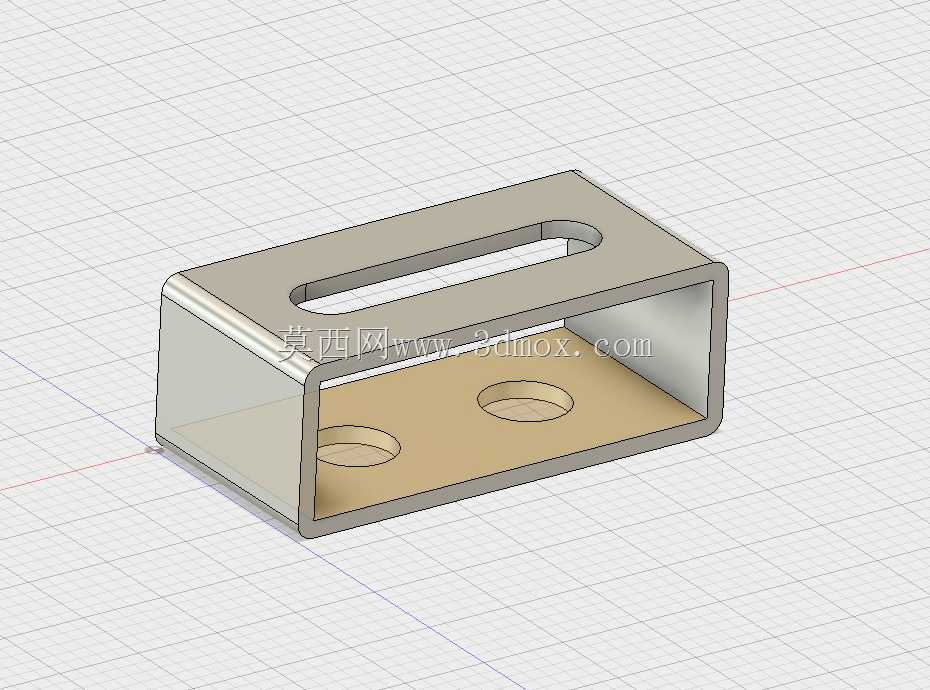

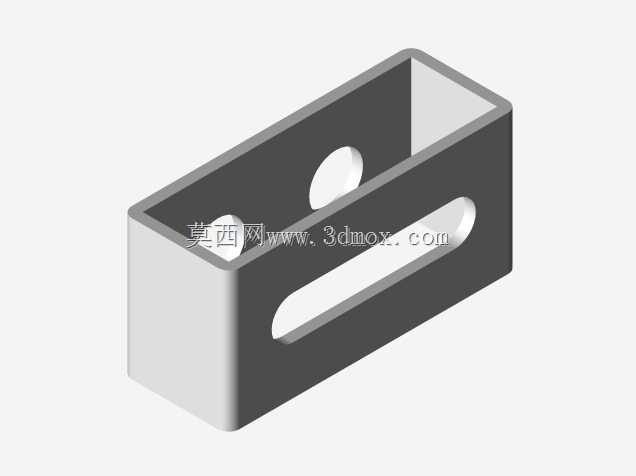

　　从结构布局来看，零件整体为薄壁框型，主体侧壁围成贯通的矩形内腔，内腔宽度与厚度完全匹配对应型号表带的叠合截面，表带穿入后框体四周侧壁可对表带形成全周向限位，不会出现横向偏摆。零件顶面开设一条长圆形通槽，该槽位对应表带表面的定位凸点，套装时凸点可沿槽口滑入，既起到安装导向作用，也能在佩戴过程中阻止固定器沿表带长度方向自由滑移，避免固定器从表带尾端滑脱。零件底面预留两个同轴圆形沉孔，孔位对应3D打印成型后的安装固定点位，也可根据实际使用需求在孔位加装小规格紧定螺钉，抵紧内层表带进一步锁止位置，防止剧烈运动时固定器移位。

　　设计阶段优先考虑了增材制造的成型工艺特性，所有外棱边均做了小半径圆角过渡，既避免打印过程中尖角处出现应力集中导致层间开裂，也消除了佩戴时硬棱硌压手腕的不适感。侧壁壁厚选取兼顾结构强度与佩戴轻量化的区间，不会因壁过薄导致受挤压时框体开口涨开失效，也不会因壁过厚导致整体重量偏大、佩戴突兀。内腔的入口端做了微倒角处理，穿装表带时无需刻意扩撑即可顺利滑入，长期拆装也不会刮伤表带表面的防滑纹理。

　　安装边界方面，该固定器的内腔净尺寸完全适配对应宽度的树脂或橡胶表带，套装后外轮廓高出表带表面的尺寸控制在很低的水平，穿戴袖口时不会被布料勾挂。底面的两个孔位间距经过匹配，不会干涉表带背面的排水凹槽，运动后汗液可顺着表带原有槽位正常排出，不会在固定器内腔积存滋生污垢。零件整体无复杂倒扣结构，打印时无需添加支撑即可一次成型，后期仅需简单去除底面成型纹路即可直接投入使用，针对原装表带固定环断裂的应急替换场景实用性很强，结构简单可靠，没有多余冗余特征，完全满足日常佩戴的限位固定需求。
