不锈钢丝网除沫分离框架结构

　　丝网除沫框架多用于塔器、蒸发罐、洗涤塔及蒸汽分离腔体内部，核心任务是拦截随气相夹带的细小液滴。含雾气流穿过网垫时，液滴在丝材表面碰撞、附着并聚并，沿丝径向下汇流，最终在重力作用下脱离气相通道，从而降低后段管道带液、风机带水和产品损耗。该类组件并不依靠复杂运动机构工作，而是通过稳定的流道、足够的比表面积和合理的支撑边界实现连续分离，因此框架刚度、网层填充范围和安装密封边在工程设计中比外观造型更关键。

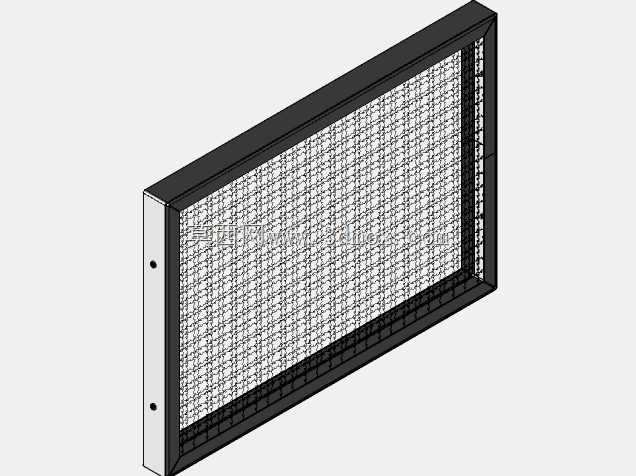

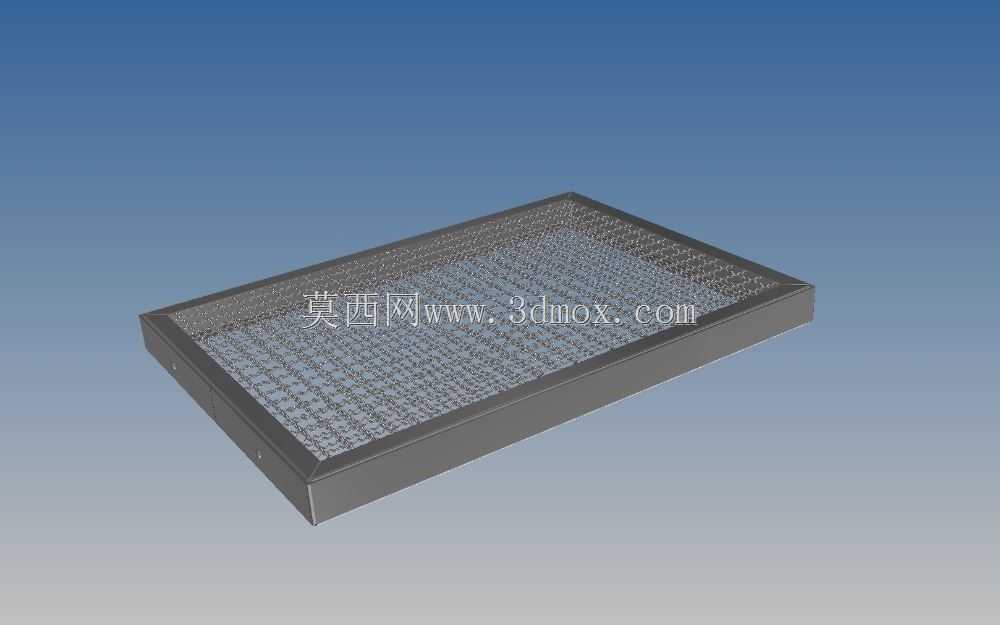

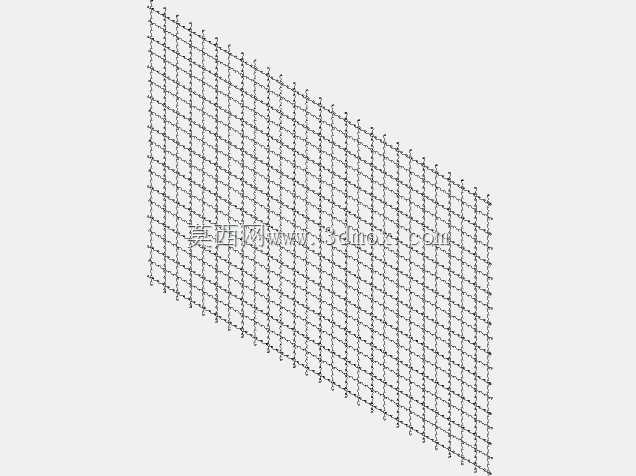

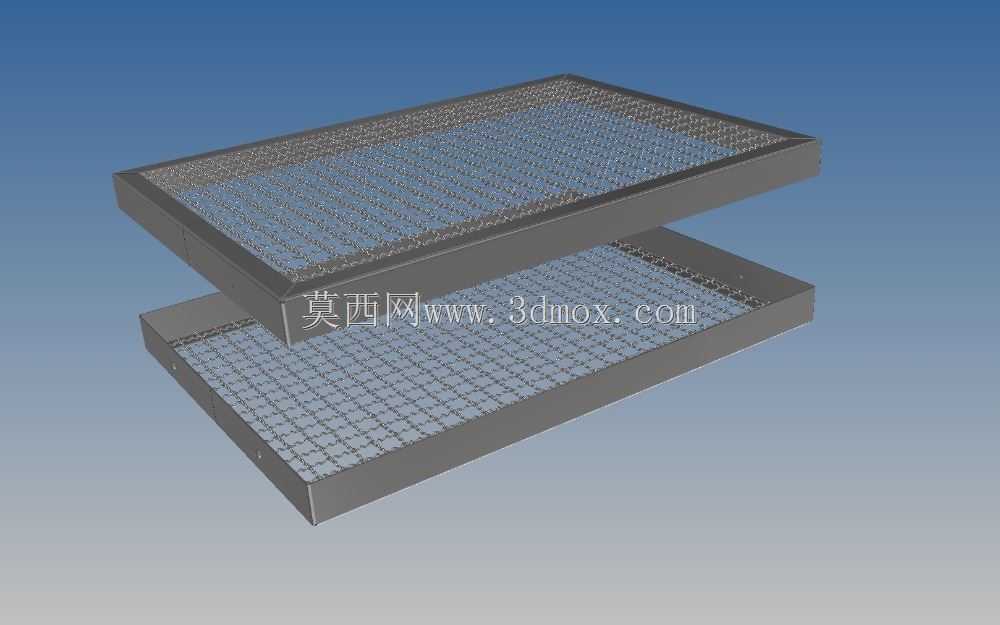

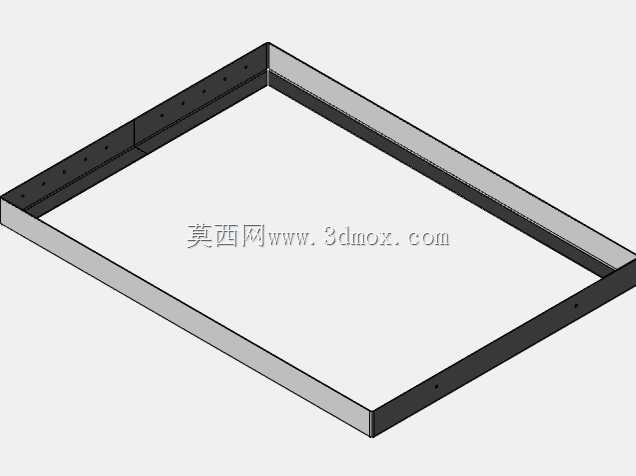

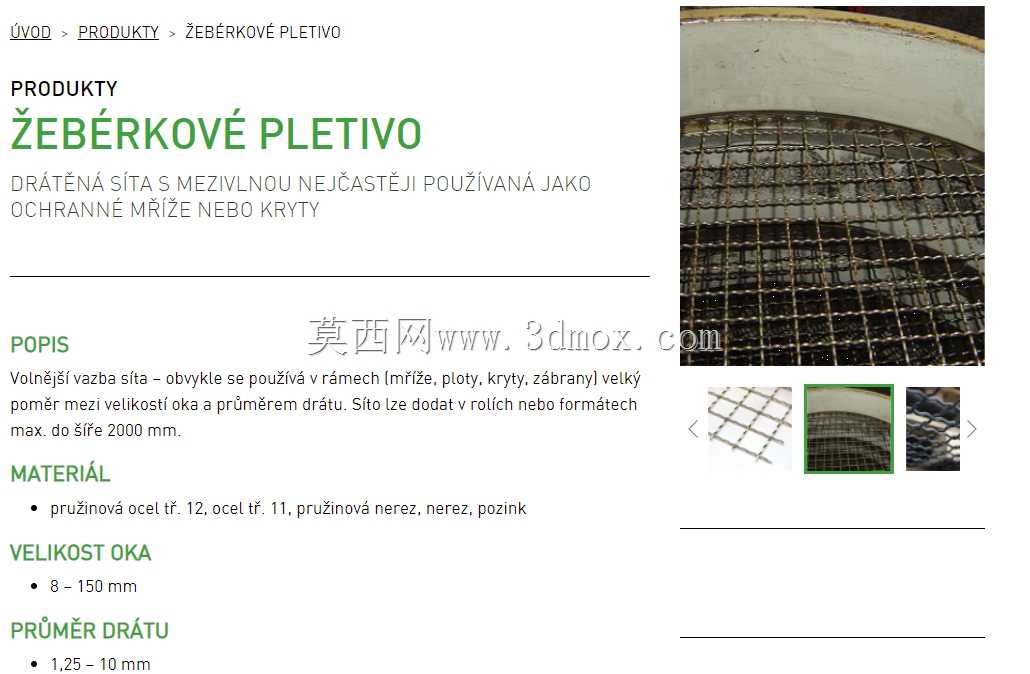

　　本结构采用矩形外框承托丝网填料的形式，框架之间形成平整的填充区域，便于按塔体或设备内腔尺寸进行模块化布置。带肋网部分以细密不锈钢丝构成，丝径约2mm，网孔控制在18×18mm量级，既能提供液滴捕集所需的接触表面，又避免开孔过小造成压损急剧升高。外框边缘保留连续封边，使网垫在装入设备后不易出现气流旁通；上下框架叠合时，网层被限制在固定厚度内，运行中受气流脉动也不容易产生局部拱起或滑移。

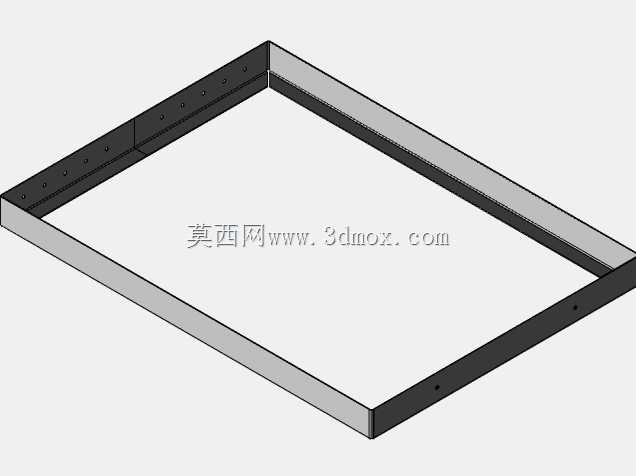

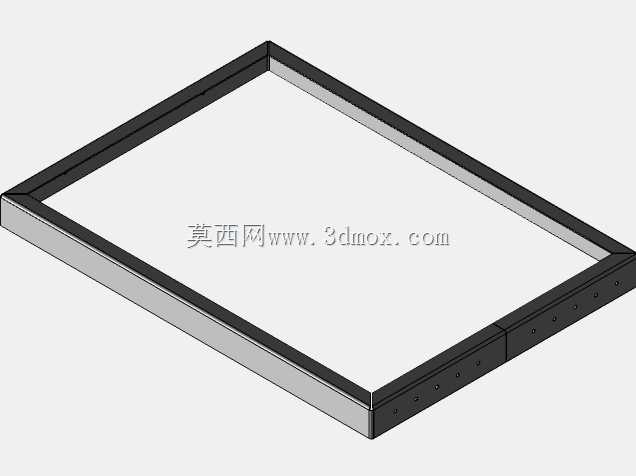

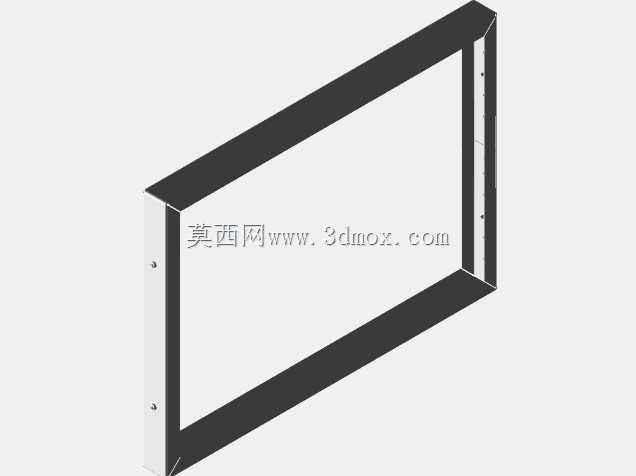

　　从建模思路看，先确定外轮廓和安装边界，再建立边框、承托边及网层填充体，能够保证后续与塔内支撑梁、压条和检修口的配合关系清晰。矩形模块适合成排拼接，单片尺寸可依据人孔进入条件、吊装能力和支撑梁间距拆分；相邻模块之间应预留压条或密封件位置，边框外侧与设备壁板之间也要考虑垫片、压板或焊接固定的空间。若用于立式塔器，网垫通常水平安装，气流自下而上通过，液膜向下回落；若用于卧式通道，则需结合流向设置排液坡度，避免积液重新被气流夹带。

　　结构选材以不锈钢为主，适合水汽、轻微腐蚀介质及频繁冲洗工况。边框承担搬运、压紧和压差载荷，壁厚与折边高度不能只按静态重量估算，还要考虑丝网堵塞、冲洗负荷以及温度变化带来的变形。网层区域在三维中应准确表达开孔节奏和层间关系，便于校核有效通流面积；边框转角、肋条连接处和承托面需要保留圆角或过渡，以减少应力集中。实际选型时，设计人员通常会根据气相流量、允许压降、液滴粒径和设备内径确定网垫厚度、模块数量及支撑间距，再将该框架嵌入分离器壳体或塔内检修段，使捕沫、聚结、排液三个环节形成完整路径。
