陶瓷玻璃产线玻璃颗粒吸附收集装置

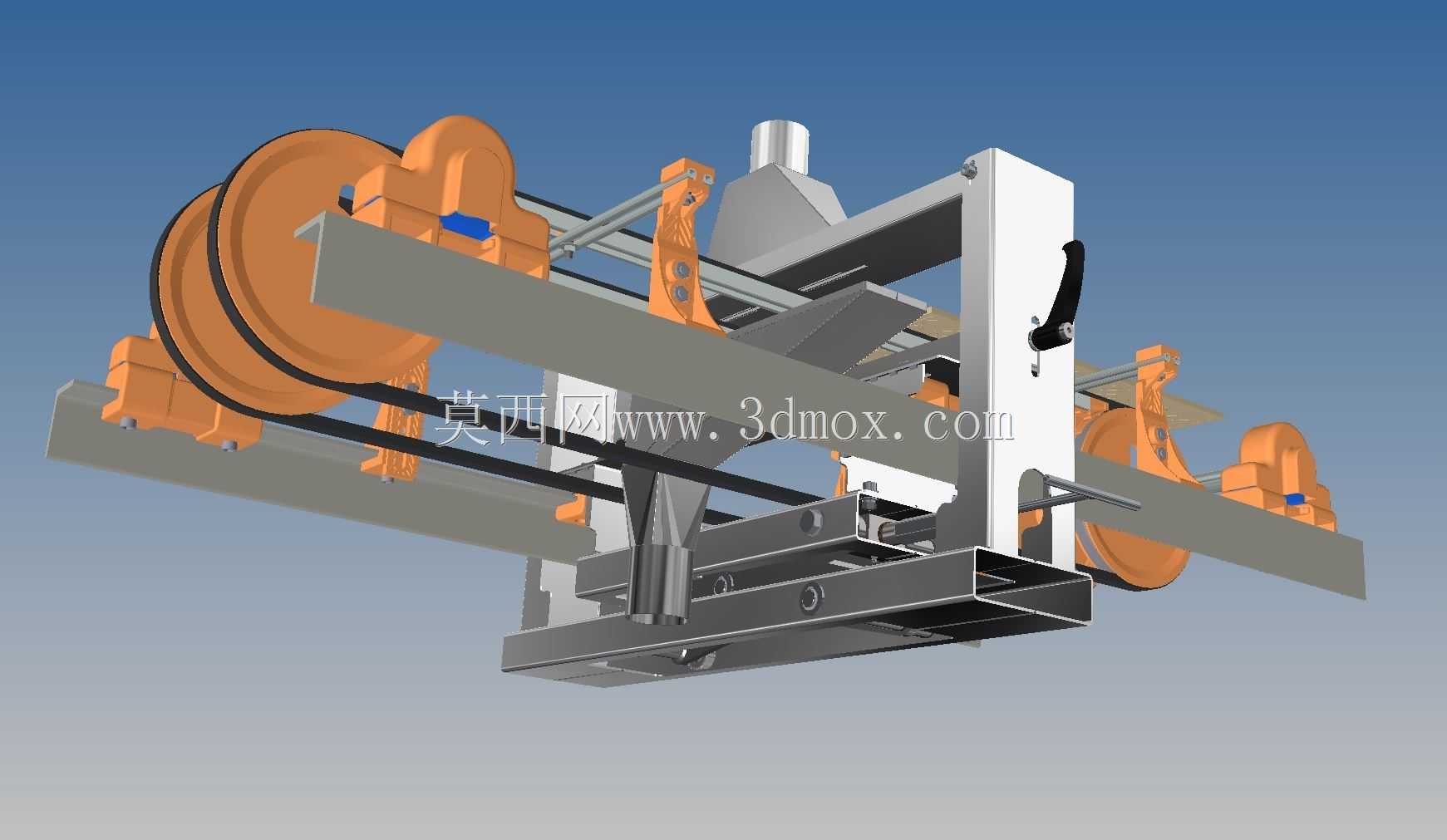

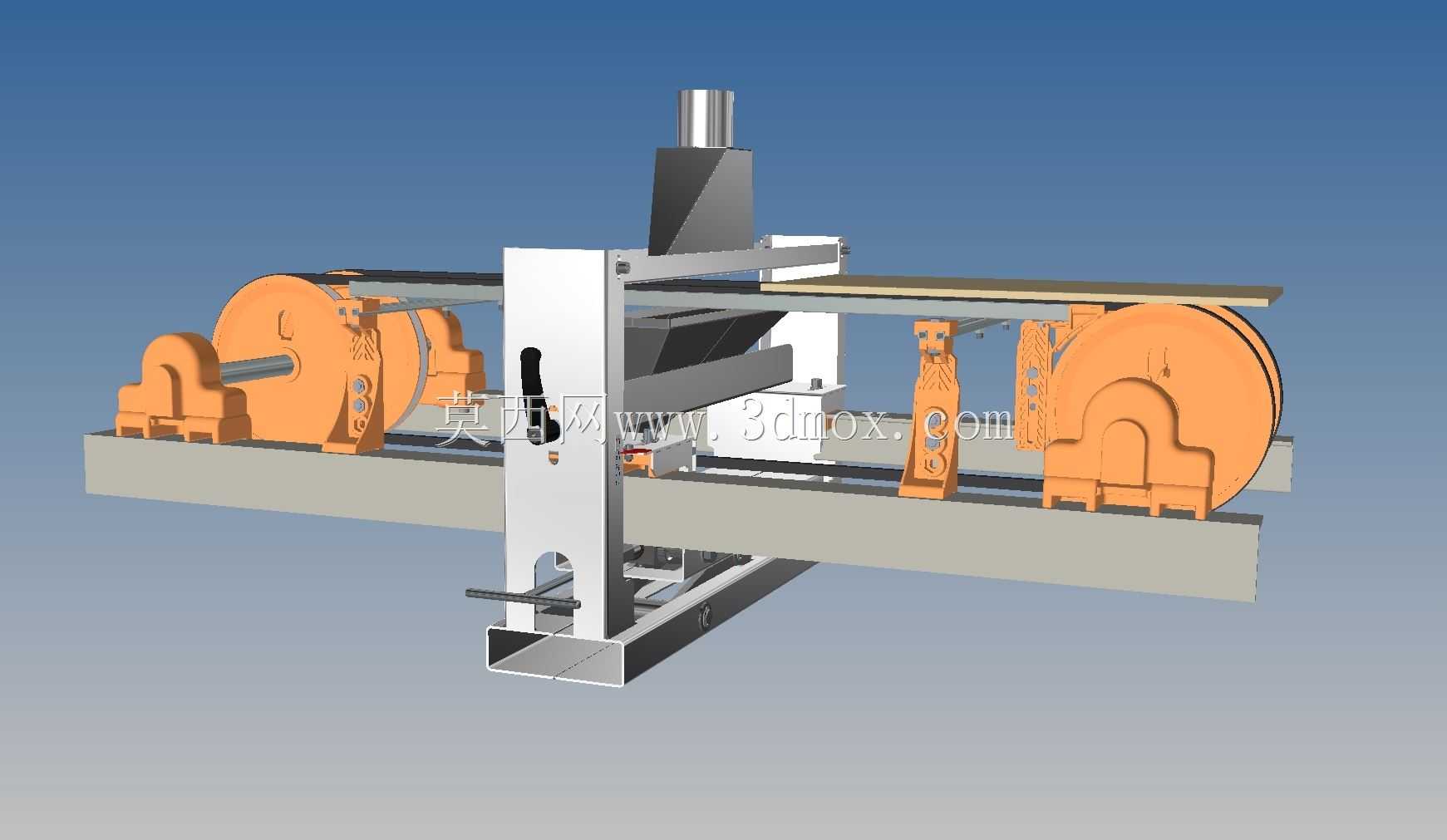

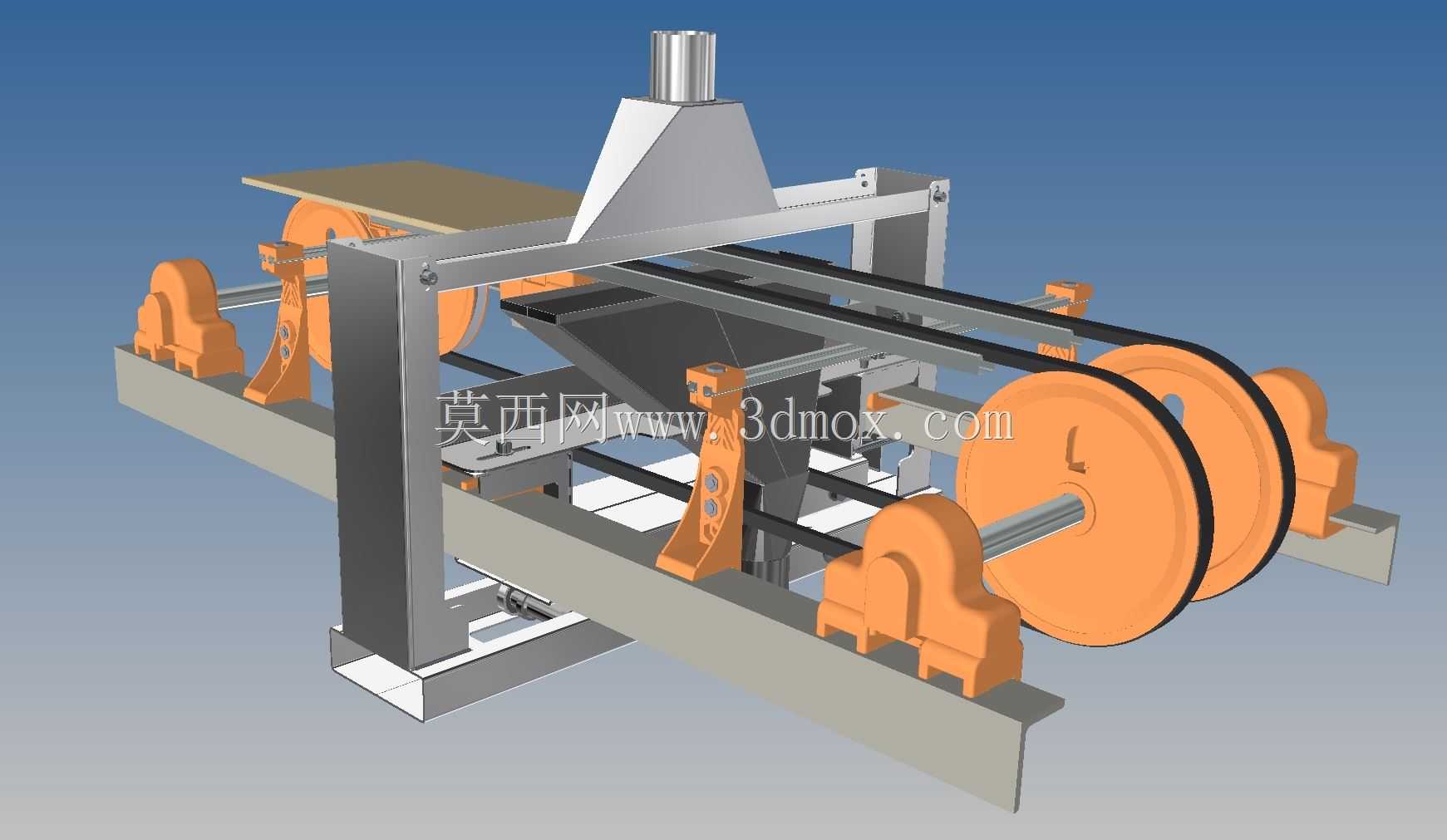

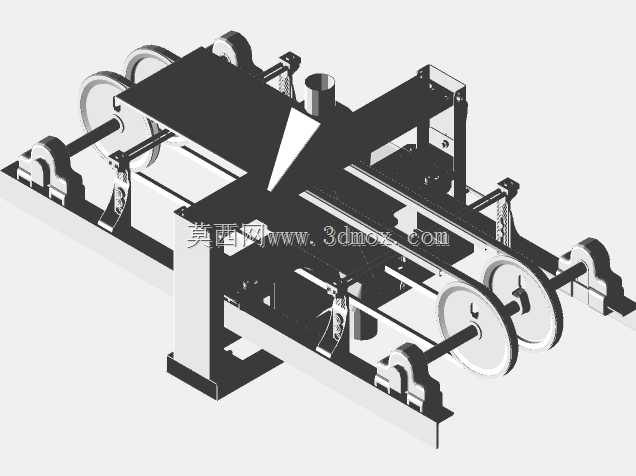

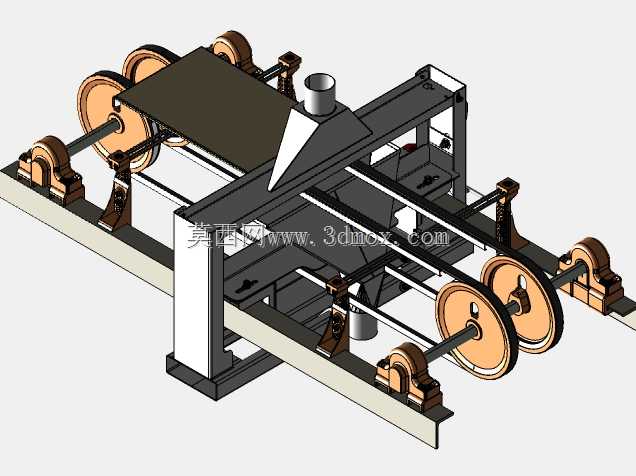

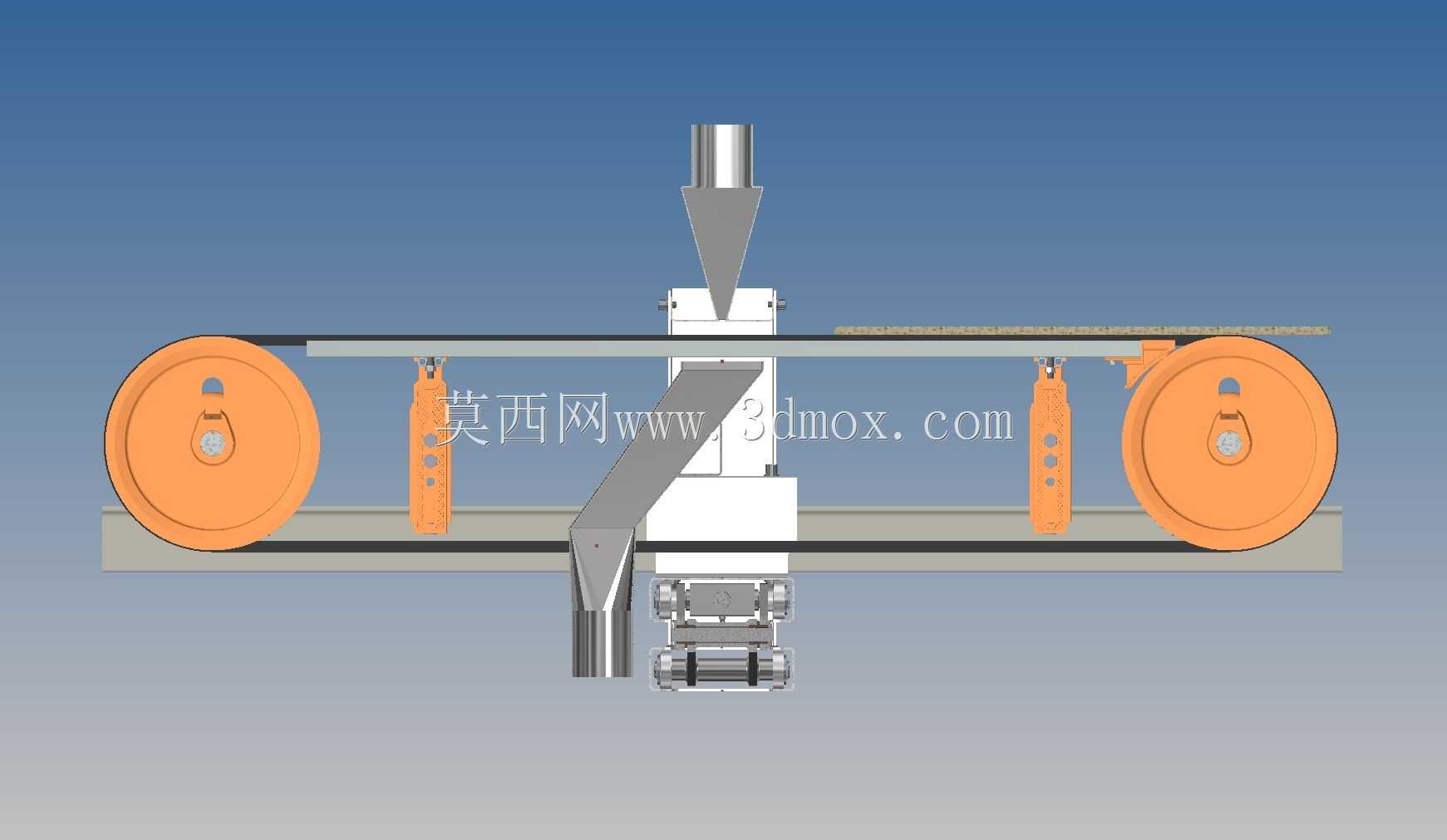

　　这套装置面向陶瓷与玻璃连续生产线的后段工位，核心作用是在板材或坯体输送过程中，把散落在工作面、未粘附在基材上的玻璃颗粒及时吸走并归集，避免硬质碎粒被后续辊道碾压后划伤板面，也减少碎屑在传动间隙、轴承座周边堆积造成的卡滞与异常磨损。现场布置时，整机跨接在现有输送线机架上方，两侧橙色轴承座组件直接承托大直径回转轮，轮体通过同步带形成横向走料与负压腔联动的运动边界；中段立式框架上架设锥形吸料罩，罩口下缘贴近输送面，负压气流把浮料抽入后汇入下部斜置收集槽，槽体做了大角度溜坡，颗粒靠自重滑向集中排料位，不需要额外增设螺旋送料结构。

　　从结构设计思路看，机架采用矩形钢管拼焊成门型跨架，立柱底部带可调地脚板，安装时可根据现场输送线高度微调水平，地脚板预留长圆孔，允许沿输送方向有少量位置补偿，降低土建预埋误差对装配的影响。两侧回转轮采用分体式轮毂加外圈挡边的形式，挡边高出带面，既能约束同步带运行轨迹，也能防止带面跑偏后与支架剐蹭；轴承座选用立式带座轴承，座体与机架之间加装调整垫片，装配阶段可通过垫片厚度补偿轮轴同轴度，调试时盘动轮体应全程无卡滞、无明显轴向窜动。

　　顶部锥形吸罩采用薄板折弯焊接，上收口对接负压管路法兰，下扩口覆盖输送面全宽，罩体内壁做顺滑过渡，避免出现直角积料死角；吸罩与门架横梁之间用螺栓连接，预留升降调节余量，换产不同厚度板材时，可整体抬升或下降罩口高度，保证吸风口与料面间距始终处于合理区间。下部收集槽为薄壁钣金件，槽体倾斜布置，低位侧开设清料口，日常停机后可快速打开清理结块或混入的大块杂质；槽体与机架采用快拆压板固定，维护时不需要拆卸主传动部件即可整体抽出。

　　安装边界方面，整机宽度方向需在输送线两侧预留轴承座维护空间，长度方向覆盖一个完整吸料工位即可，高度方向顶部负压接管需留出管路弯头与阀门的操作空间；电控与负压源一般布置在产线辅机区，装置本体仅保留执行机构，现场布线沿机架立柱内侧走线并配防护线槽，避免高温或碎屑侵蚀线缆。整套结构没有复杂精密配合，加工以钣金折弯、型材焊接和常规机加工为主，适合产线改造时快速测绘适配，建模时可先确定输送线带宽、工作面高度和预留跨距，再反向调整门架立柱高度、吸罩扩口宽度与回转轮中心距，保证各运动部件与现场固定设施之间留有安全间隙。
