数据中心阵列式服务器机架机柜

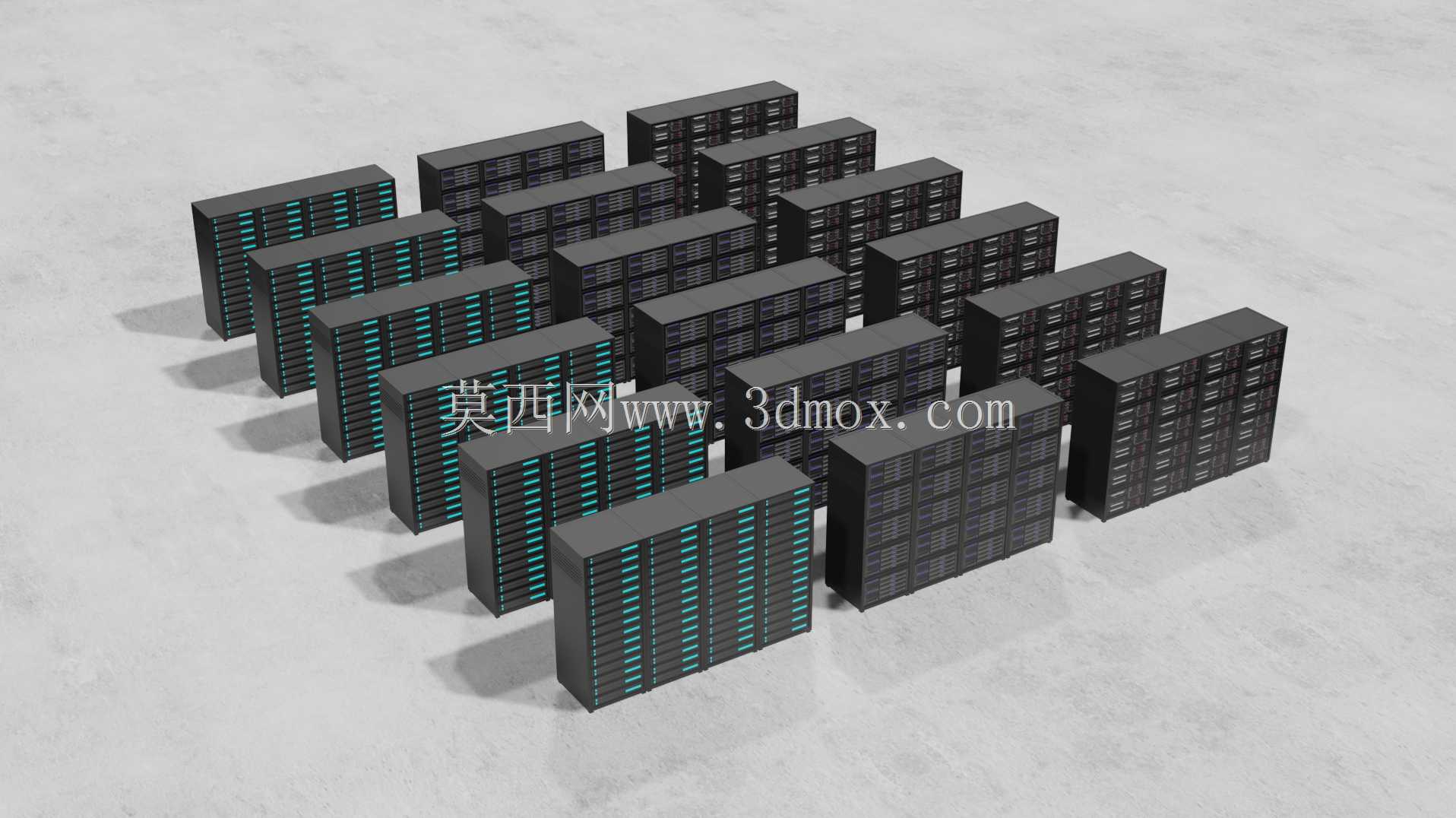

　　在数据中心机房规划阶段，机架式服务器机柜的排布直接决定了冷热通道隔离效果、运维巡检动线以及楼板承重分配，这套阵列化机架模型还原了成排部署时的真实空间关系，可用于机房布局推演与容量评估。单台机柜采用标准19英寸安装宽度设计，内部按U位划分服务器安装空间，前面板密布硬盘托架与状态指示灯，青色指示灯条对应硬盘运行与网络链路状态，便于运维人员在巡检通道内快速识别设备告警。机柜深度方向预留了服务器本体、理线臂、电源线与网线弯折半径，后侧留出冷热通道回风空间，避免线缆堆积阻挡气流。建模时将机柜拆分为框架立柱、顶部封板、底座、前门与内部层板几个独立子件，框架采用折弯钣金结构，四角立柱承担服务器堆叠载荷，

　　底座设置可调地脚以适应机房防静电地板的高度差。成组排布时，机柜面对面、背对背形成冷通道与热通道，冷通道侧送入地板下静压箱冷风，服务器风扇从前面板吸风、向后排出热风，热通道侧回风至空调机组，这种布局在模型中通过机柜朝向与间距得到完整体现。机柜外形方正，高度方向对应42U标准规格，宽度600mm、深度1000mm左右，成排拼接时侧板可拆除以连成整体，顶部设置桥架走线孔与接地端子。前面板采用网孔门结构，开孔率兼顾通风与电磁屏蔽，门锁与铰链位置在模型中均有体现。从设备选型角度看，该模型可校验机柜与服务器、PDU、KVM切换器、列头柜之间的装配干涉，核对机柜间距是否满足机柜开门、服务器抽拉检修以及消防气体喷放的净空要求。

　　阵列排布还可用于核算单机柜功率密度对应的供电与制冷配置，评估架空地板高度、桥架走向与机柜顶部走线空间。结构细节上，硬盘托架按行列矩阵排列，指示灯微凸于面板，机柜表面采用黑色哑光喷涂以减少机房眩光，边角做倒角处理避免搬运磕碰。整体模型既保留了机柜钣金框架的工程特征，又呈现了数据中心高密度部署的视觉效果，适合机房三维可视化、运维培训演示以及基础设施规划方案汇报使用。
