带防尘盖结构的上部轴承杯零件

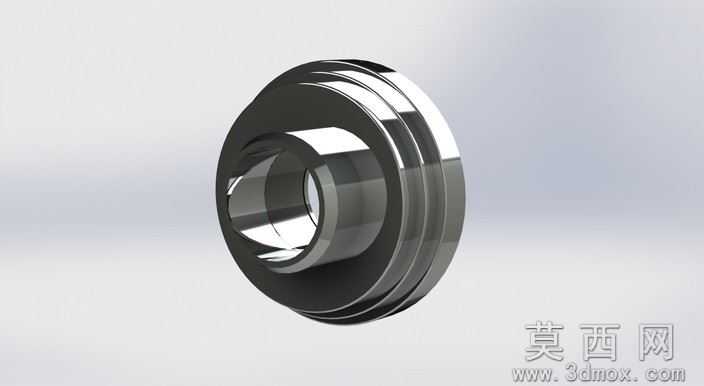

本零件为适配上部轴颈装配需求的轴承杯集成防尘盖结构，采用SolidWorks完成全参数化三维建模，建模过程遵循机械加工工艺逻辑，以旋转凸台特征为核心构建主体轮廓，通过多组环形切除特征精准加工出轴承安装位、防尘盖嵌合槽、轴颈配合止口等关键结构，所有圆角、倒角特征均按照机械设计规范设置，避免应力集中问题，同时匹配实际装配的导入导向需求。模型渲染阶段赋予零件镀铬金属材质，通过调整环境反射参数、粗糙度数值还原金属机加工后的亮面质感，清晰呈现零件外圆面的多道环形槽结构、内孔的阶梯装配面以及端面的定位止口细节，各结构尺寸经过干涉校验，可直接用于装配模拟。设计思路上，该零件将轴承杯与防尘盖的安装结构集成于一体，省去了额外的防尘盖固定连接件，外圆面的环形槽既可以作为密封件安装位，也能够实现装配时的周向定位，内孔的阶梯结构分别适配轴承外圈与上部轴颈的配合公差，端面的平整贴合面可保证与相邻壳体部件的密封贴合，有效阻挡粉尘、碎屑进入轴承运转腔室，提升轴承组件的使用寿命。模型的所有特征均保留可编辑参数，方便设计人员根据实际轴径、轴承型号调整对应尺寸，适配不同规格的传动装配需求，整体结构紧凑，加工工艺性良好，可直接用于数控加工编程参考以及装配工位的工装设计依据。
