欧规插脚式手机充电电源适配器结构设计

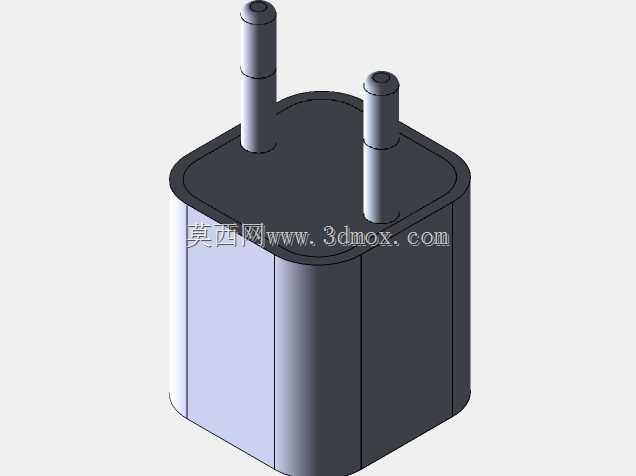

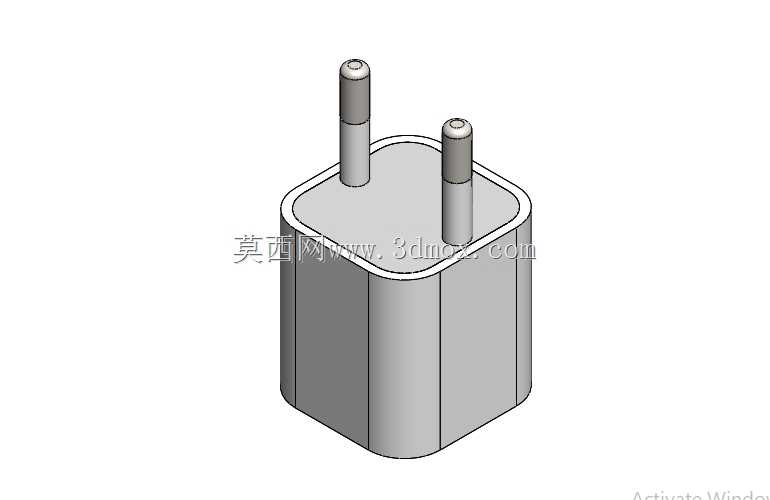

　　日常消费电子配套的供电适配部件里，手机充电器是普及率最高的品类之一，这款欧规插脚的充电适配器结构，主要面向欧盟地区民用供电场景设计，适配220V-240V交流市电输入，输出端采用标准USB-A接口，可为对应接口的手机、小型数码外设提供稳定的低压直流供电。从实际使用场景来看，这类适配器需要兼顾插装稳定性、握持插拔手感、内部元器件排布空间三重需求，设计时首先确定了插脚的伸出长度与间距，严格匹配欧标墙插的插孔尺寸公差，插脚根部做了限位凸台结构，避免插装过度导致壳体抵接墙面出现磨损，同时插脚采用内嵌铜柱与壳体注塑包胶的固定方式，能承受日常插拔时的侧向扭力，不会出现插脚松动歪斜的问题。壳体部分采用上下扣合的分体结构，

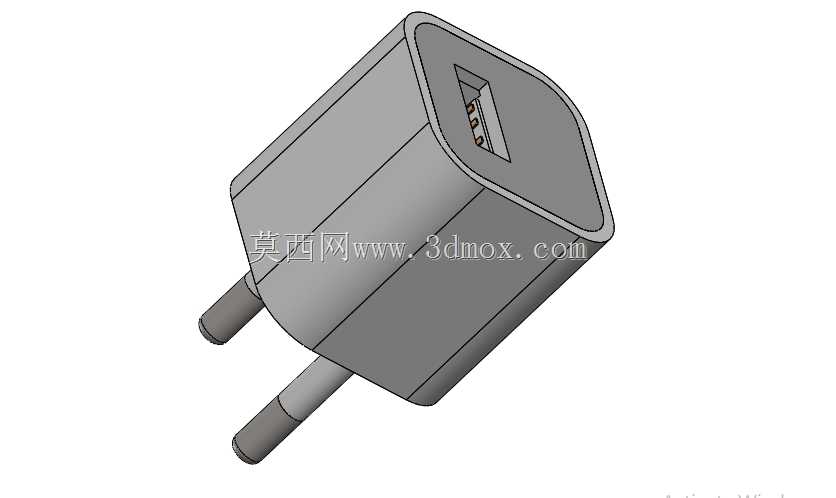

　　分型面设置在壳体侧面棱线位置，既可以隐藏合模线提升外观质感，也能保证扣合后的结构强度，不需要额外打螺丝即可实现壳体的紧密配合，装配效率更高。壳体的边角全部做了R角过渡处理，一方面是避免锐边划伤使用者，另一方面也能在跌落时分散冲击力，降低壳体开裂的概率。输出端的USB接口设置在壳体的端面中心位置，接口周围做了下沉式的限位槽，能引导USB插头准确对位插入，避免插偏导致接口内的弹片变形，接口内部的胶芯位置预留了足够的焊接空间，方便内部PCB板的元器件排布与焊线操作。内部腔体的设计充分考虑了元器件的布局空间，高压侧与低压侧做了明确的区域划分，预留了安规要求的爬电距离，同时腔体内部设置了多个定位筋条，可以直接卡装PCB板与绝缘隔片，

　　不需要额外打胶固定，减少装配工序。整体外形尺寸控制在常规便携充电器的范围内，插装在墙面插座上不会遮挡相邻的插孔，握持插拔时的受力位置刚好在壳体的防滑区域，表面做了细微的磨砂纹理处理，既不容易残留指纹，也能增加插拔时的摩擦力，即使手部潮湿也能顺利拔出。从结构可靠性角度出发，壳体的壁厚做了均匀化处理，避免注塑成型时出现缩痕、翘曲等缺陷，插脚与壳体的结合位置做了密封挡边，能阻挡日常使用时的灰尘、溅水进入腔体内部，提升部件的使用寿命。这类适配器的结构设计不需要复杂的曲面造型，核心在于平衡内部元器件排布空间、外部使用手感、安规结构要求三者的关系，建模时需要重点关注各个配合部位的公差预留，比如上下壳体的扣位间隙、插脚与壳体包胶位置的过盈量、

　　USB接口与壳体开孔的对位精度，这些细节直接决定了最终成品的装配顺畅度与使用体验。另外在插脚的角度设计上，两个插脚保持平行且垂直于壳体安装面，保证插入墙插时受力均匀，不会出现单侧受力导致的插脚变形，插脚的端部做了小圆角引导，能更顺畅地插入插孔，减少对位时的卡顿感。壳体的USB接口端面做了轻微的内凹弧度，和插头插入时的手部施力角度匹配，拔出时手指可以更好地施力，不会出现打滑的情况。
