USB接口式便携音频调控装置结构设计

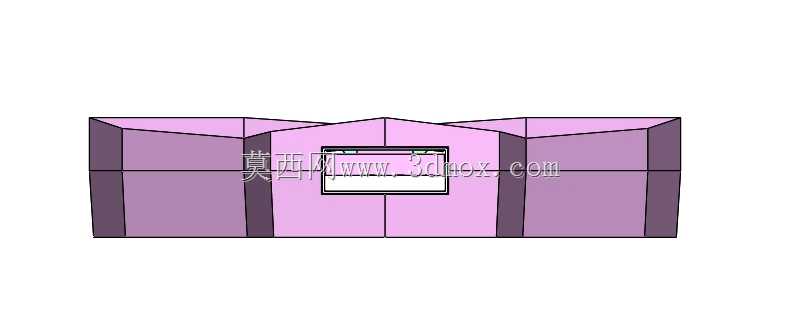

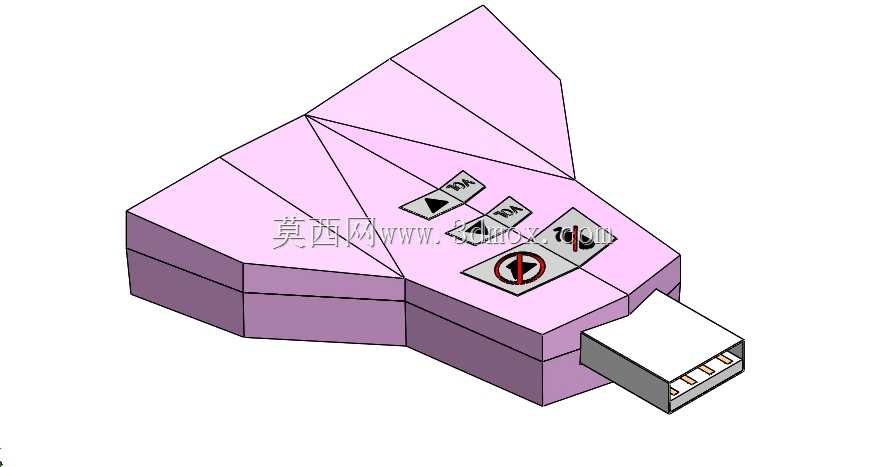

　　这款USB直插式音频调控装置，主要面向桌面音频外设扩展场景设计，可直接插接在电脑、车载主机、嵌入式工控终端的USB接口上，无需额外布线或外接供电，就能实现外接音频设备的音量调节、静音切换、声道平衡微调等功能，解决了部分终端设备实体音频按键缺失、调节操作繁琐的痛点，尤其适合直播推流、会议扩声、桌面HiFi搭建等需要快速调整音频参数的使用场景。从结构设计层面来看，整体采用楔型多面体造型，上盖为浅粉色哑光质感的薄壁壳体，下壳为深紫色基座，上下壳通过侧边的止口结构扣合，内部预留了PCB板安装位、按键触点支撑筋以及USB公头的固定卡槽，USB公头部分采用独立的金属屏蔽罩包裹，伸出壳体的长度符合通用USB接口的插接深度要求，

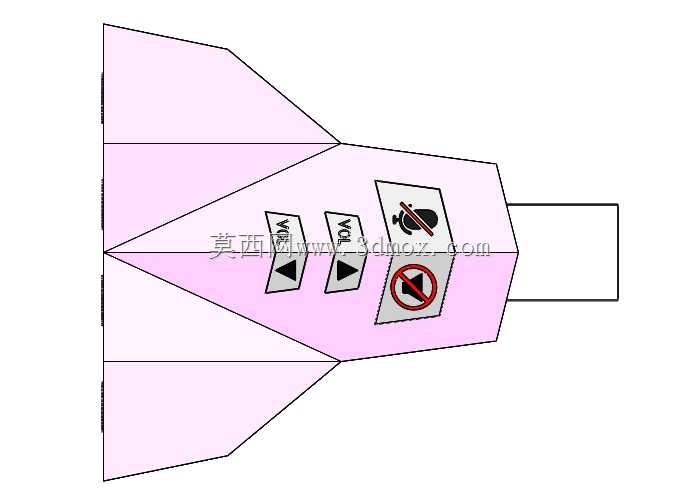

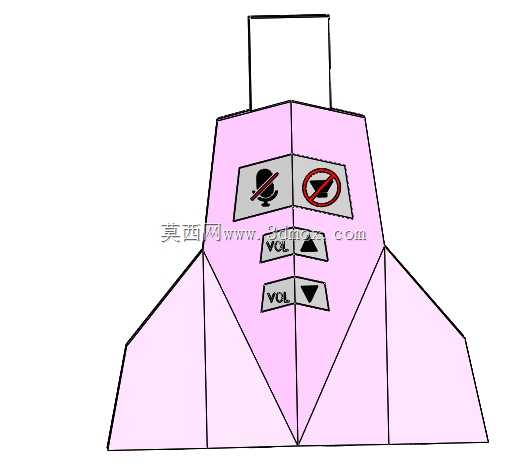

　　不会出现插接过浅导致接触不良、或是插接过深顶坏母座内部弹片的问题。壳体的斜面设计充分考虑了桌面插接后的操作视角，当装置插在水平放置的主机前置USB接口上时，按键区域刚好朝向使用者的斜上方，手指无需刻意弯折就能触碰到所有按键，操作时不会遮挡按键标识。功能按键的布局经过人机交互验证，最靠近USB插接端的是静音按键，采用带红色禁止标识的方形键帽，按压行程控制在1.2mm，触发反馈清晰，避免误触；往壳体尾端依次排布的是音量加、音量减以及声道切换按键，每个按键下方都设计了十字形的支撑筋，直接抵在内部PCB的微动开关上，减少按键按压时的壳体形变，长期使用不会出现按键卡滞、塌陷的问题。外形尺寸方面，整体最大宽度控制在45mm以内，

　　最大长度不超过60mm，厚度控制在18mm，插接在相邻USB接口旁时，不会遮挡旁边的接口空间，满足多外设同时插接的使用需求。壳体的边角全部做了R2的圆角过渡，没有尖锐的棱角，日常插拔握持时不会划伤手部，同时壳体表面做了细咬花处理，既可以减少日常使用的指纹残留，也能提升插拔时的握持摩擦力。内部结构上，USB公头的固定位设计了两个定位柱，PCB板装配时可以直接卡入定位柱，再通过两个M1.2的微型螺丝固定在下壳的螺丝柱上，上下壳扣合后，侧边的卡扣可以提供足够的扣合力，日常插拔时不会出现上下壳松脱的情况。考虑到电子元件的散热需求，下壳的底部预留了两个微型的散热格栅孔，内部PCB工作时产生的微量热量可以通过格栅自然散出，

　　不会因为密闭壳体导致元件过热出现工作异常。按键的键帽采用和上盖同色系的注塑材质，表面的功能标识采用模内注塑工艺制作，长期按压摩擦不会出现标识磨损脱落的问题，相比丝印标识的耐用性提升数倍。装置整体的重量控制在22g左右，插接在USB接口上时，不会因为自身重量过大导致母座长期受力变形，适配各类立式、卧式布置的USB母座安装场景。在结构强度验证层面，壳体采用ABS+PC混合材质注塑，壁厚控制在1.5mm，既保证了壳体的结构韧性，跌落时不会出现壳体开裂，也能控制整体的材料成本，适合批量生产。USB公头的金属屏蔽罩和内部PCB的接地引脚直接连通，插接后可以实现良好的电磁屏蔽效果，避免音频信号传输时出现电流杂音、电磁干扰等问题，保证音频输出的稳定性。
