墙插式WiFi信号中继扩展设备结构设计

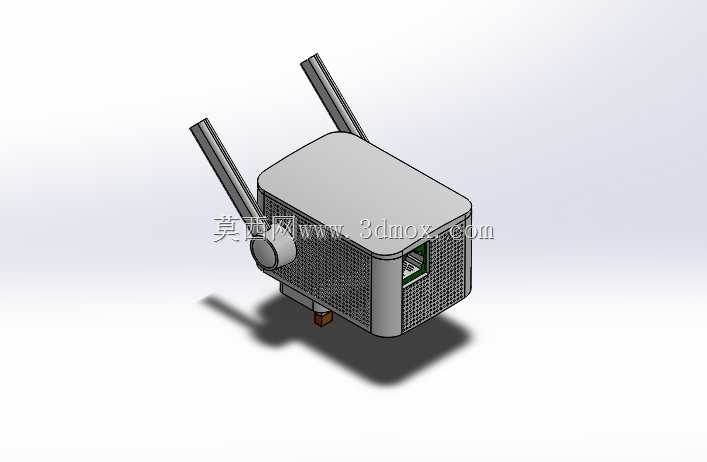

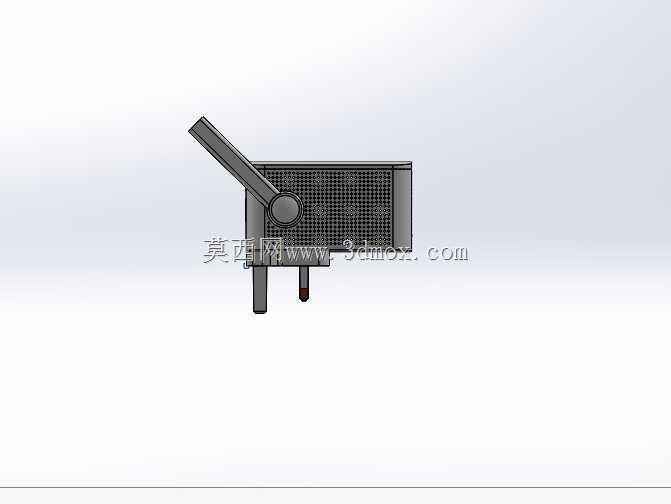

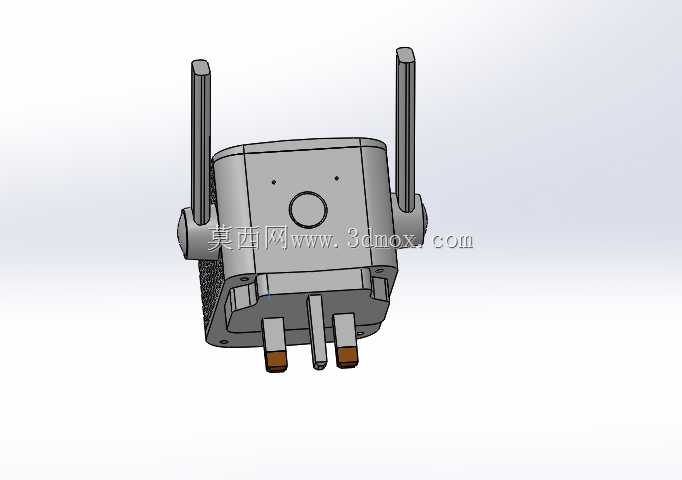

　　日常办公与家居场景中，单台无线路由器的信号覆盖往往存在死角，墙体阻隔、空间纵深过大都会导致远端区域WiFi信号衰减严重，出现速率下降、连接中断等问题，墙插式信号扩展设备就是针对这类痛点设计的补盲装置，无需额外布线，直接插接在现有市电插座上即可完成部署，快速填补信号覆盖盲区。这款设备采用一体化墙插结构设计，背部集成国标插脚，安装时直接嵌入墙面86型插座面板即可，不需要额外预留安装空间，也不会占用桌面摆放位置，插装后设备主体突出墙面的厚度控制在合理范围，不会遮挡插座相邻的其他插孔，适配常规家庭、办公场景的标准插座布局。设备顶部设置两根可多角度调整的外置全向天线，天线转轴支持0-180度俯仰调节、360度水平旋转，

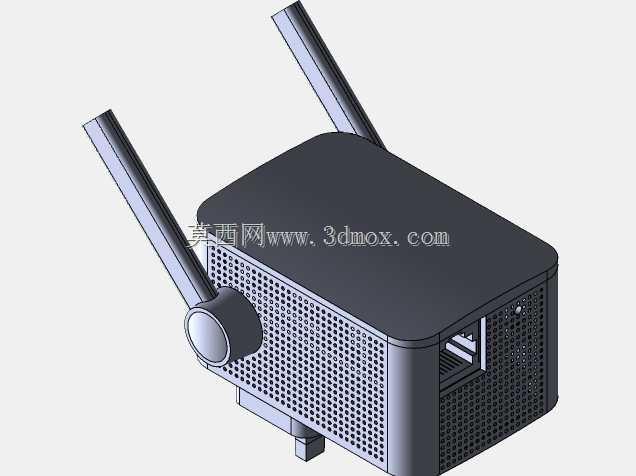

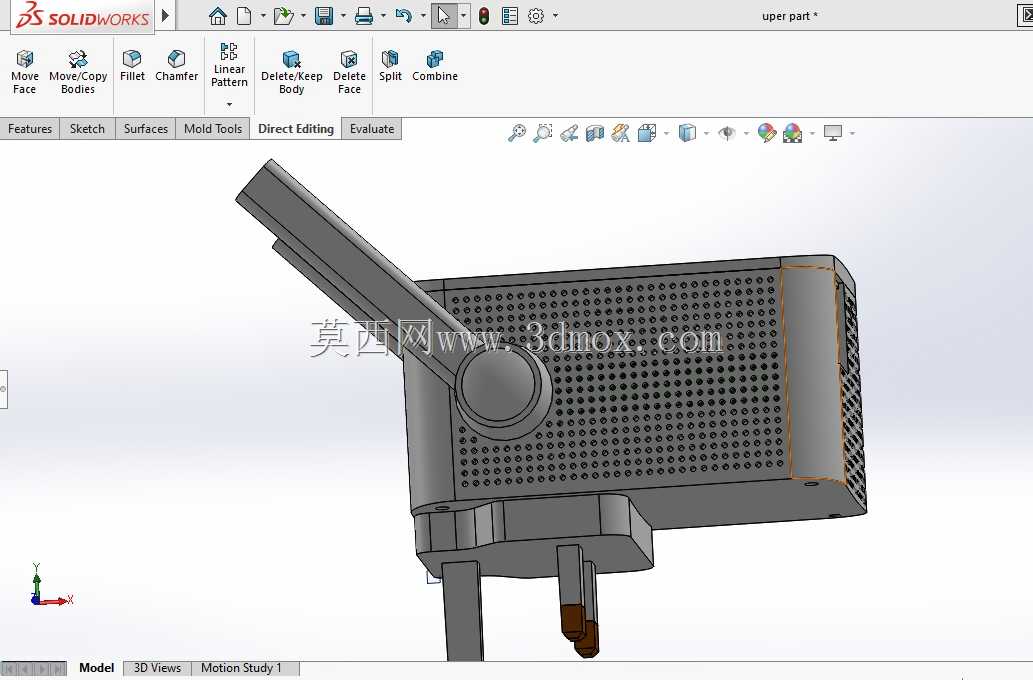

　　使用者可以根据实际覆盖区域的方位调整天线角度，优化信号辐射方向，相比内置天线的同类型产品，外置天线的信号增益更高，穿墙覆盖能力更强，能够有效穿透2-3堵普通轻质隔墙，为远端区域提供稳定的无线信号接入。主体外壳采用阻燃ABS材质注塑成型，表面做细密网格状散热开孔设计，开孔区域覆盖设备内部主板、功率放大模块的主要发热位置，依靠自然对流即可完成散热，长时间连续工作也不会出现外壳过热的问题，保障设备运行稳定性。外壳的边角全部做圆弧过渡处理，没有尖锐棱角，日常插拔调整时不会划伤手部，也能降低磕碰造成的外壳破损概率。设备正面预留状态指示灯开孔，工作时可以通过灯光颜色直观判断设备的运行状态、信号连接强度，不需要进入管理后台即可快速排查连接故障。

　　内部结构采用分层布局，最内侧是电源插脚连接模块，直接将市电引入设备内置的电源转换电路，将220V交流电转换为主板、射频模块工作所需的低压直流电；中间层是核心主板，集成无线信号处理芯片、功率放大电路、网络交换模块，负责接收主路由的无线信号，完成信号放大转发；最外侧是天线馈线连接端，通过同轴馈线与外置天线连接，减少信号传输过程中的损耗。设备的安装边界完全适配标准86型墙面插座，插装后设备主体的宽度、高度都控制在插座面板的尺寸范围内，不会突出过多影响周边环境的美观度，也不会因为外力剐蹭导致设备从插座脱落。在实际应用中，这类设备可以部署在距离主路由器半程位置的墙插上，既能够接收到足够强度的主路由信号，

　　又能够将放大后的信号覆盖到原本的信号盲区，适用于大户型住宅、小型办公区、临街商铺等场景的无线网络补盲，不需要重新布设网线，也不需要更换更高功率的主路由器，就能以较低的成本完成无线网络的全域覆盖。设计过程中充分考虑了墙插使用的实际工况，设备整体重心靠后，紧贴墙面安装，插脚的接触片采用弹性铜材，保证插接后的接触可靠性，不会因为轻微震动出现接触不良、断电重启的问题。外壳的装配采用卡扣加少量螺丝的固定方式，既能够保证外壳拼接的紧密性，避免灰尘、蚊虫进入设备内部，也方便后期维护时的拆解检修。散热开孔的尺寸经过合理设计，既能够保证通风散热的效率，又能够防止细小金属物件掉入设备内部造成电路短路，提升设备使用的安全性。天线的转轴采用阻尼结构，调整角度后可以保持固定姿态，不会因为自身重量出现下垂移位，长期使用也不会出现转轴松动的问题。设备的整体造型简洁方正，没有多余的装饰结构，外壳表面采用哑光磨砂处理，不容易残留指纹和污渍，能够适配不同装修风格的墙面环境，不会显得突兀。
