带法兰接口的三通式T形管路连接座

　　这类T形法兰连接座，主要应用在工业流体输送、工艺管路分支、小型设备介质换向的场景中，常见于化工支路配管、水处理单元管路、小型液压站油路分流、暖通系统支管接驳的位置，核心作用是在垂直相交的两条管路之间实现稳定的连通转接，同时依靠法兰结构保证连接位置的密封可靠性与承压能力，避免管路转角位置出现渗漏、应力集中断裂的问题。

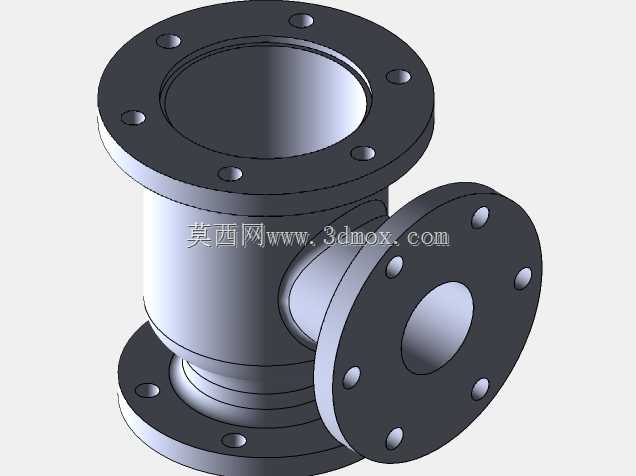

　　从结构设计逻辑来看，整个构件采用等径三通的主体构型，三个接口端全部配置带螺栓孔的圆形法兰盘，法兰盘上的连接孔采用等圆周均布设计，每个法兰面设置6个M18规格的螺栓过孔，孔位分布在直径180mm的分度圆上，安装时可与同规格的标准法兰直接配对，不需要额外加工转接件，能大幅降低现场配管的加工工作量。主体的三个通径保持一致，内部流道做了圆弧过渡处理，在T形交汇的转角位置没有直角突变结构，可减少介质流经时的局部阻力，降低流体紊流带来的管路振动与冲蚀磨损，延长构件的实际使用寿命。

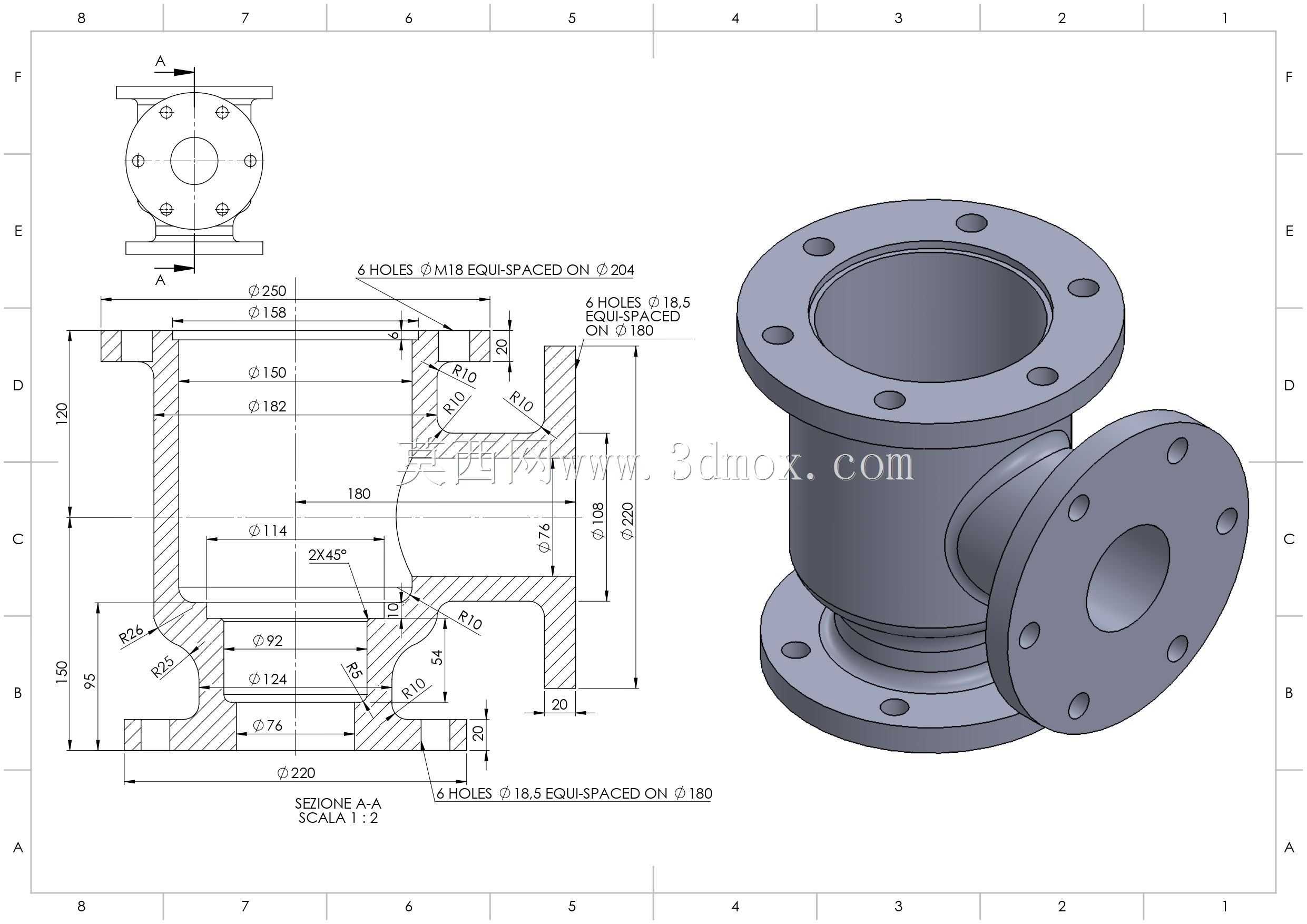

　　尺寸边界方面，整个连接座的轴向总高度控制在250mm，侧方接口的法兰端面到主体中心轴线的距离为125mm，主体外圆直径为188mm，法兰盘外径为220mm，安装时需要预留的操作空间需要覆盖法兰外径加上螺栓拆装的扳手空间，垂直方向的安装净空不小于280mm，水平侧方的预留空间不小于160mm，避免安装后螺栓无法穿装紧固。主体壁厚根据常规承压工况做了梯度设计，法兰与筒体连接的位置设置了R10的过渡圆角，降低焊接或铸造过程中的应力集中风险，内壁在靠近法兰端面的位置预留了密封垫片的安装止口，深度为5mm，可嵌入标准橡胶或金属缠绕垫片，保证法兰压紧后的密封面贴合度。

　　设计过程中优先考虑了安装的通用性，三个法兰端的连接尺寸完全统一，现场安装时不需要区分进出口方向，可根据管路走向灵活调整安装角度，降低现场施工的出错概率。主体内部的流道直径为162mm，可保证介质在分流或合流时的通流面积不发生突变，适配流量波动较大的管路工况。在法兰背面与筒体连接的位置，做了局部加厚处理，可承受法兰螺栓紧固时的压紧力，避免长期受压后法兰面出现变形导致密封失效。

　　从实际使用的适配性来看，这类T形连接座可适配常压至中压的流体输送场景，根据选用的材质不同，可分别适配水、液压油、低压蒸汽、弱腐蚀性化工介质等不同的输送需求，建模时所有的安装尺寸、孔位参数、密封止口尺寸都严格匹配通用法兰的标准规范，可直接导出工程图用于生产加工，也可直接导入管路装配体中做干涉检查，提前验证管路布局的合理性，避免现场安装时出现孔位不对、空间不足的问题。在做管路系统的三维布局时，这类标准化的T形法兰座可直接调用，不需要重复建模，能大幅提升管路设计的效率，同时保证所有连接尺寸的一致性，减少非标加工带来的成本上升。
