1英寸规格双安装耳拱形管线固定束

　　日常做设备布管布线时，这类1英寸规格的拱形固定束是很常用的小零件，别看着结构简单，选不对规格、安装位设计不合理，后期管线磨损、固定松脱的问题会反复出现。先从实际使用场景说，不管是通讯机柜内部的馈线排布、小型气动设备的气管固定，还是户外弱电布设的穿线管定位，只要是外径匹配1英寸的圆形管线，都能用这类固定件完成定位，它的核心作用就是把管线和安装基面牢牢隔开固定，避免管线运行过程中因为设备振动、外力拉扯出现移位，也能防止管线直接和金属基面摩擦造成外层护套破损。

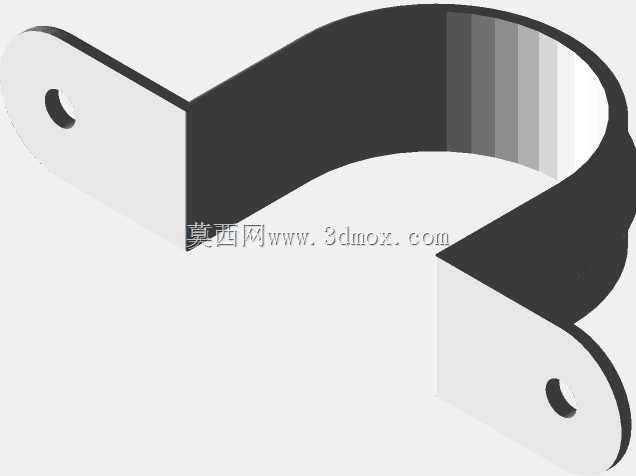

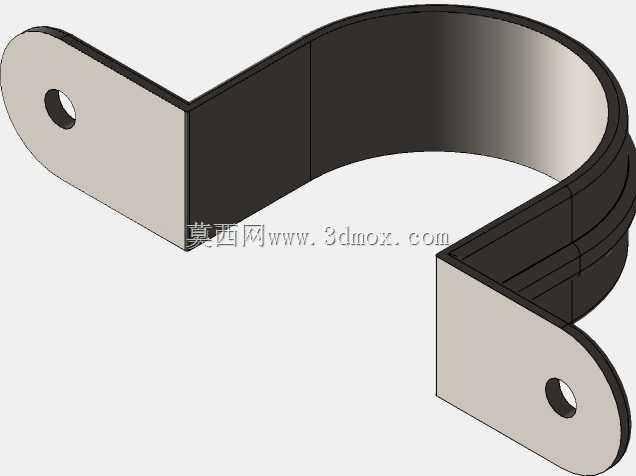

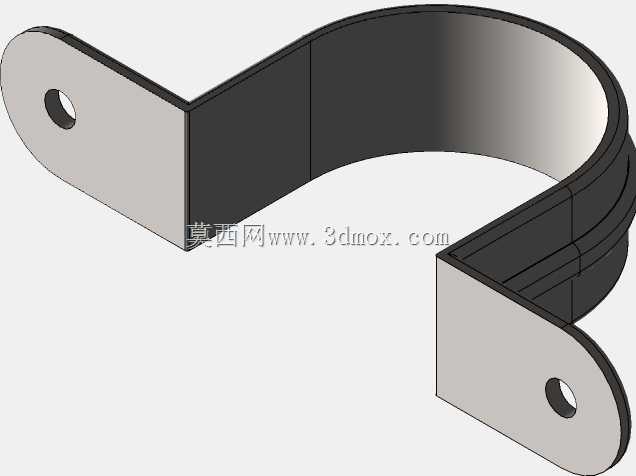

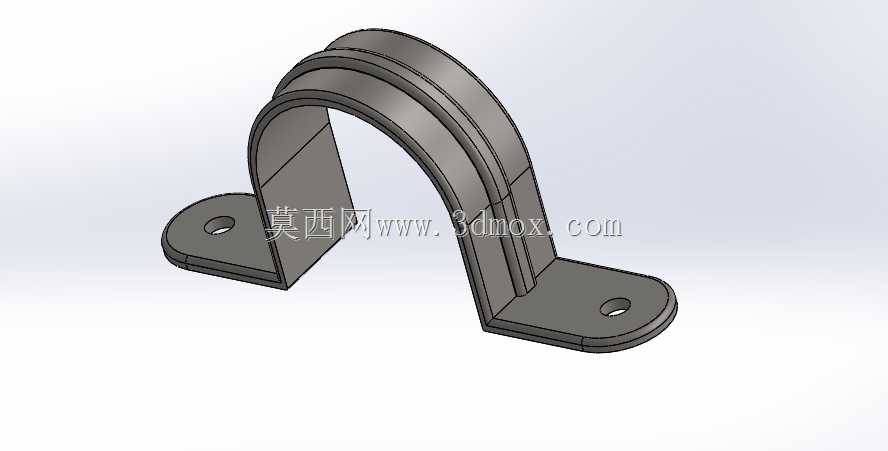

　　从结构设计逻辑来看，这个零件采用拱形环抱的结构，不是全封闭的管卡结构，安装的时候不需要把管线从端部穿入，直接从侧面把管线卡进拱形腔内就能完成预定位，现场安装的效率会高很多，尤其是已经布设完成的管线做后期加固，这种开放式拱形结构的优势会更明显。两侧的安装耳做了圆角过渡处理，没有尖锐的棱角，一方面是安装的时候不会划伤施工人员的手套，另一方面也不会割伤管线的外层护套，安装耳上的通孔是标准的安装过孔，适配常用的自攻螺丝或者小规格螺栓，孔位的位置做了偏心优化，两个安装孔的中心距刚好匹配常规的安装基面孔位，不会出现孔位对不上需要现场重新打孔的情况。

　　尺寸边界这块，拱形部分的内弧直径严格匹配1英寸管线的外径，弧面和管线的接触面积做了加宽设计，不是窄边压合，这样固定的时候压强更小，不会把塑料气管或者线缆护套压出永久变形，长期使用也不会因为应力集中出现护套开裂的问题。拱形部分和两侧安装耳的衔接位置做了加强筋过渡，别看这个小细节，很多廉价的同类固定件就是在这个位置容易断裂，尤其是低温环境下安装，稍微用力拧螺丝就会从根部裂开，加强筋的存在刚好分散了安装时的锁紧应力，也能提升零件整体的抗振性能，设备运行时的持续振动不会让固定束从根部出现疲劳断裂。安装耳的底面是完全平整的，和安装基面贴合的时候没有缝隙，锁紧螺丝之后不会出现翘边，固定的稳定性更好，不会因为基面不平整导致固定点受力不均。

　　实际选型的时候要注意，这类固定束的拱形内尺寸必须和被固定管线的外径匹配，间隙太大起不到固定作用，管线会在腔内晃动磨损，间隙太小则安装困难，强行卡入会压伤管线。如果是固定带保温层的管线，还要提前算上保温层的厚度，不能直接按裸管尺寸选型。安装的时候锁紧力矩要控制合适，不要一味拧死螺丝，刚好把固定束压牢、管线不出现转动移位就可以，过度锁紧会让拱形部分产生变形，反而会夹伤管线。另外这个零件的结构做了等壁厚设计，不管是用注塑工艺生产塑料件，还是用钣金冲压生产金属件，都能很好的适配工艺要求，生产的时候不容易出现缩痕、冲压开裂的问题，量产的良率会更高，成本也能控制在合理区间。

　　在通讯设备的布线场景里，这类固定束往往需要批量安装，所以零件的一致性很重要，这个模型的安装孔位、拱形弧度都做了统一的公差控制，批量安装的时候不需要逐个调整，能大幅提升现场施工的效率。和全封闭的管码相比，这种开放式的拱形束后期维护也更方便，如果需要更换管线，只需要拧下一侧的螺丝，把固定束掀开就能取出管线，不需要把整段管线都拆下来，维护的工作量会小很多。在一些有振动的设备上使用时，还可以在拱形内壁贴一层薄的橡胶垫，进一步提升缓冲性能，避免硬接触导致的管线磨损，这个模型的拱形内壁是光滑的弧面，贴缓冲垫的时候也能完全贴合，不会出现空鼓的情况。
