机床T型槽定位夹紧夹具结构设计

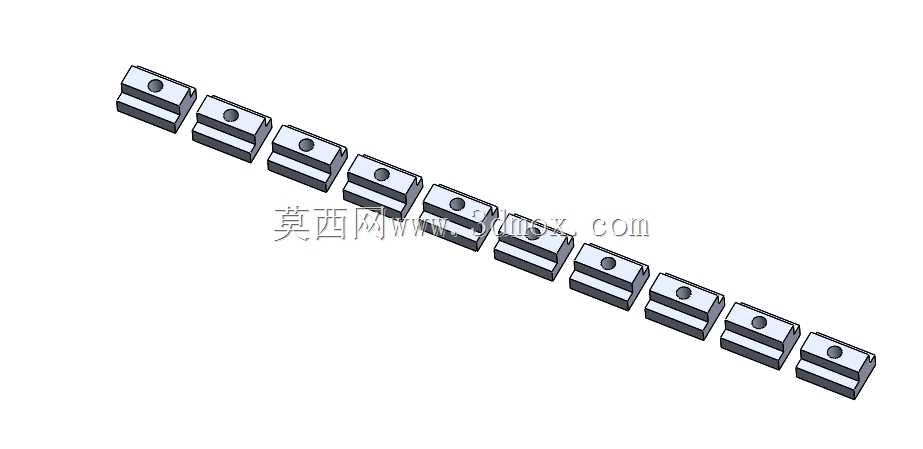

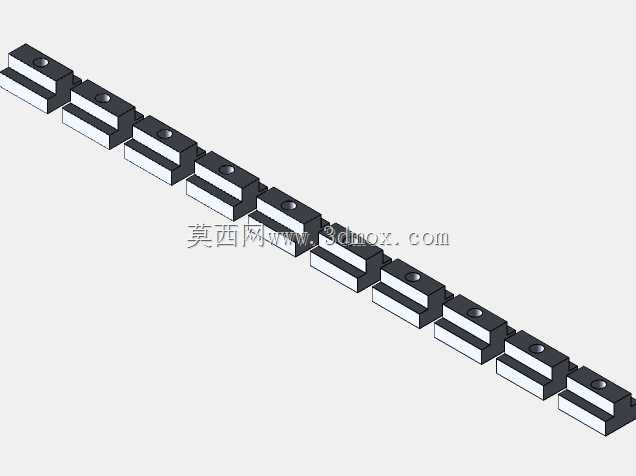

　　在常规金属切削加工场景里，机床工作台的T型槽是装夹作业的核心基准载体，这套T槽配套夹具的设计，完全围绕现有通用机床工作台的标准槽型参数做匹配开发，不需要对现有设备做任何改造就能直接投入使用，适配绝大多数立式铣床、加工中心、平面磨床的工作台装夹需求。整套夹具采用模块化串联排布思路，单个夹具体可以独立完成小型工件的单点压紧，也可以根据待加工工件的长度、外形轮廓，灵活选择多个夹具体沿T槽方向排布，实现长条形工件、异形轮廓工件的多点同步压紧，避免加工过程中工件受切削力作用出现位移、翘曲问题。从结构细节来看，每个夹具体的底部都做了与标准T槽轮廓完全契合的定位凸台，安装时直接从T槽端部滑入即可，不需要额外加工安装孔，

　　凸台与T槽侧壁的配合间隙控制在0.02mm以内，既保证滑动调整时的顺畅度，又能避免夹紧状态下夹具体出现横向窜动。夹具体上部的压紧块采用可微调结构，通过中心的锁紧螺栓实现压紧力的无级调节，针对不同厚度的工件，可以快速调整压紧块的伸出高度，不需要额外加装垫块就能适配20mm到120mm厚度区间的工件装夹。夹具体的主体材质选用45号钢经调质处理，表面做发黑防锈处理，关键受力接触面做高频淬火硬化，硬度达到HRC42-48，能够承受大切削量加工时的持续冲击载荷，长期使用不会出现接触面压陷、变形问题。在安装边界上，单个夹具体的宽度严格控制在标准T槽的槽间距范围内，相邻两个夹具体安装时不会出现干涉，沿T槽方向的最小排布间距可以做到30mm，

　　能够满足密集装夹点位的加工需求，比如小型铝件批量加工、薄钢板多工位铣削等场景，都可以通过密排夹具体实现多工件同时装夹，大幅减少单件装夹的辅助时间。设计过程中特意规避了传统T槽螺栓装夹时需要反复穿入螺栓、调整螺母位置的繁琐操作，这套夹具滑入T槽后，只需要锁紧单个螺栓就能完成单点固定，调整装夹位置时只需要稍微松开螺栓就能沿槽滑动到目标位置，不需要完全拆卸螺栓，相比传统装夹方式能减少60%以上的装夹辅助时间。针对加工过程中切削液、铁屑的侵入问题，夹具体的滑动配合面都做了导屑倒角设计，锁紧螺栓的螺纹段加装了防尘密封圈，避免铁屑卡入螺纹缝隙导致调节卡滞，日常维护只需要定期清理表面铁屑、涂抹少量润滑脂就能长期保持顺畅的调节性能。在实际应用中，

　　这套夹具不仅可以用于常规的工件压紧，还可以配合行程挡块、定位靠山等附件，实现工件的快速定位，比如加工长条形型材时，在T槽两端安装夹具体作为定位挡边，就能快速确定工件的加工原点，不需要每次打表找正，特别适合中小批量零件的柔性加工场景。夹具体的顶面做了精度为0.01mm的精加工平面，作为装夹时的高度基准，当需要装夹高精度工件时，可以直接以夹具体顶面作为对刀基准，减少对刀误差。整套结构没有复杂的传动部件，所有零件都是常规机械加工就能完成的结构，加工成本低，后期如果出现易损件磨损，只需要更换对应的锁紧螺栓或者压紧块就能继续使用，维护成本极低。考虑到不同厂家机床T槽的尺寸差异，这套夹具体的定位凸台做了三个规格的尺寸系列，分别适配14mm、18mm、22mm槽宽的标准机床T槽，用户可以根据自己设备的实际槽型选择对应规格，不需要做二次修配就能直接安装使用。在夹紧力设计上，单个夹具体的额定夹紧力达到8kN，完全能够满足硬质合金刀具大进给铣削时的装夹可靠性要求，即使是加工钢件时的满负荷切削，也不会出现工件松动的问题。夹具体的棱角位置都做了R2的圆角处理，避免安装调整过程中划伤操作人员的手部，同时也能减少应力集中，提升夹具体的抗冲击寿命。
