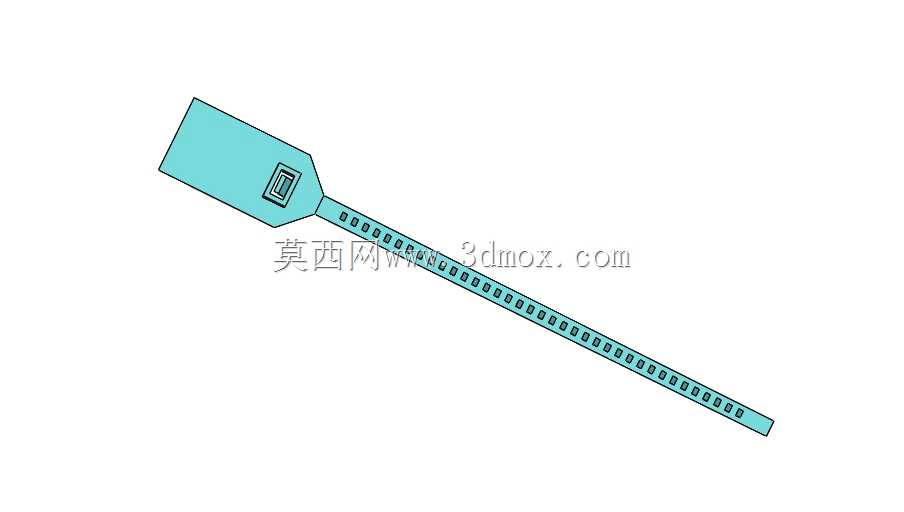

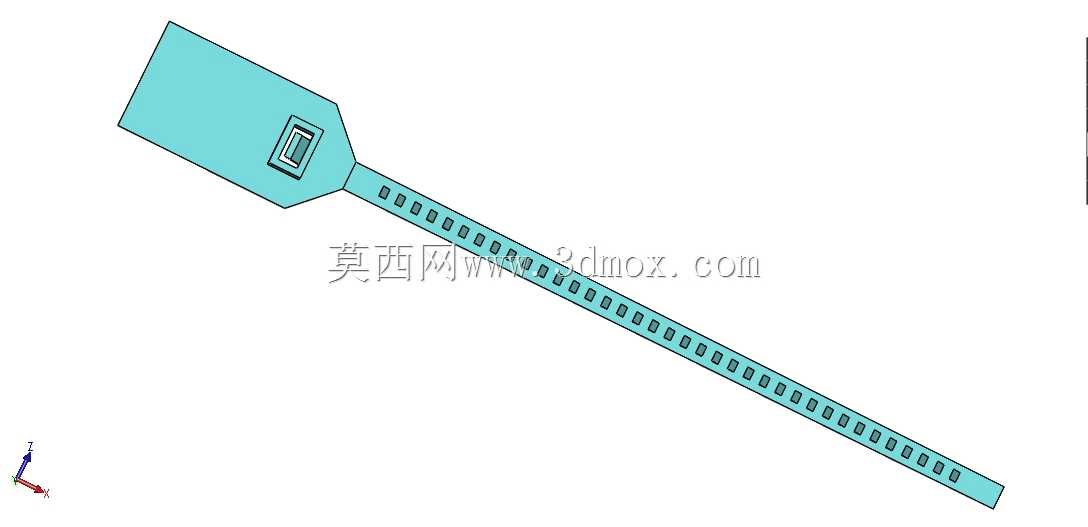

带标识位自锁式塑料电缆扎带结构设计

　　做设备电气布线、通讯机柜理线、户外线缆敷设的工程人员都清楚，普通无标识扎带在多回路密集布线场景下的痛点：成束线缆捆扎完成后，后期运维排查回路时，只能逐根捋线找断点、核线序，不仅排查效率极低，还容易误碰相邻运行回路引发安全隐患，带标识位的自锁式电缆扎带正是针对这类场景开发的线束固定零件。这款扎带的头部预留了一体式的标识铭牌区域，不需要额外搭配吊牌或者线号管，捆扎完成后可直接在头部平面粘贴线号标签、手写回路编号，哪怕是上百根线缆密集排布的通讯机房走线架、自动化设备电气柜线槽出口、户外光伏组串线缆汇集处，都能快速识别对应回路，大幅降低后期运维的理线成本。从结构设计逻辑来看，这款扎带沿用了传统尼龙扎带的棘轮自锁核心结构，

　　带身一侧连续排布等距的止退棘齿，头部内置的弹性锁舌在带身穿入后会与棘齿咬合，单向锁止不会松脱，相比需要额外卡扣的扎带结构，一体式注塑成型的零件没有额外装配工序，生产良率更高，批量使用时的穿扎效率也更有优势。和普通小头扎带不同的是，这款扎带的头部做了加宽的平面延伸，也就是标识承载区，这个区域的平面度在设计时做了专门管控，背面没有加强筋凸起，保证粘贴标签时不会出现翘边、贴合不牢的问题，哪怕是在低温户外环境下，标签胶面也能和扎带头部平面充分贴合，不会因为长期振动出现标签脱落的情况。尺寸设计上，带身的宽度适配常规2.5mm到10mm线径的单根线缆或者成束线缆捆扎需求，带身总长度满足常规成束线缆的捆扎周长要求，穿入端做了圆弧导向处理，

　　现场施工时哪怕是带劳保手套操作，也能快速将带身穿入头部锁孔，不需要反复对准调整。头部标识区的尺寸刚好适配常规标准线号标签的规格，不需要额外裁剪标签，现场布线时可以提前将打印好的标签贴在扎带头部，再进行捆扎作业，工序衔接更顺畅。从安装边界来看，这款扎带的锁止拉力满足常规室内外布线的固定要求，尼龙材质本身具备一定的耐候性，适配-20℃到60℃的工作环境，不管是室内干燥的电气柜环境，还是户外有一定防潮要求的通讯基站布线场景，都能保持稳定的锁止力，不会因为温度变化出现锁舌脆断、扎带松脱的问题。设计时还特意优化了带身的边缘倒角，所有锐边都做了R0.3以上的圆角处理，捆扎线缆时不会划伤线缆外绝缘层，避免长期使用后绝缘层破损引发的漏电、短路风险，

　　这一点在弱电通讯线缆、多芯控制电缆的捆扎场景中尤为重要，很多廉价扎带边缘锋利，捆扎时稍不注意就会割破线皮，后期排查故障时很难发现这类隐蔽损伤。另外，这款扎带的锁舌结构做了倾角优化，穿带时的阻力更小，回收调整时只要用平口螺丝刀轻压锁舌就能抽出带身，临时调整线序时不需要剪断扎带重新更换，能减少施工过程中的物料损耗。在实际工程应用中，这类带标识位的扎带除了常规的电力、通讯布线场景，还可以用在成套设备出厂前的线束整理环节，设备生产厂家在总装布线时，用这类扎带捆扎不同功能的线束，直接在标识区标注线束对应的功能模块，后期客户现场维护、设备升级改造时，能快速对应接线点位，减少售后技术支持的沟通成本。相比传统扎带加线号管的组合方案，一体式标识扎带不需要提前套线号管，施工工序更少，对于工期紧张的布线项目来说，能有效缩短现场施工周期。建模过程中，对扎带的脱模斜度做了精准管控，头部标识区的正面脱模斜度控制在1°以内，保证标识平面的平整性，带身棘齿的尺寸公差控制在合理范围内，既保证锁止可靠性，又不会因为棘齿尺寸过大导致穿带阻力过高，影响施工效率。锁舌的厚度经过反复校核，保证足够的弹性变形量，多次穿退操作后不会出现塑性变形，依然能保持可靠的锁止力。
