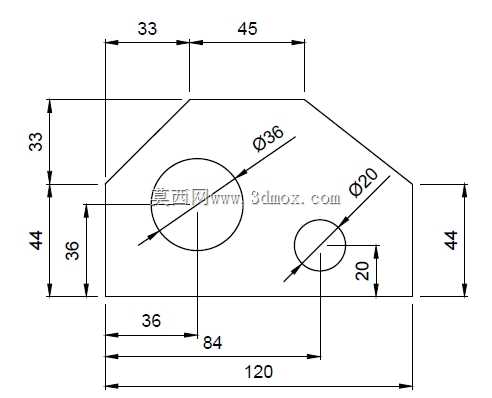

带双孔切边多边形安装板二维工程设计图

　　这款板件的外轮廓采用非对称切边多边形构型，整体横向总长度控制在120mm，纵向总高度为77mm，所有外轮廓边均采用直线切边设计，没有圆弧过渡结构，这种构型的优势在于板件安装时可通过侧边实现快速定位，无需额外加工定位止口，在通讯设备内部的安装空间中，可适配相邻结构件的避让需求，避免与周边走线槽、电子元器件产生干涉。板件上设置两个圆形通孔，大孔直径为36mm，小孔直径为20mm，大孔的中心定位尺寸为距左侧边36mm、距底边36mm，小孔的中心定位尺寸为距底边20mm，两孔中心的连线长度为45mm，两个孔的功能定位有明确区分：大孔主要用于穿设通讯设备的主信号线缆或者大直径线束，也可作为主定位销的安装孔，小孔则用于穿设辅助控制线束，

　　或是作为副定位孔、紧固件安装孔使用。从尺寸链设计来看，左上角的切边位置距左侧边33mm、距顶边33mm，右上角的切边形成的斜边长度对应45mm的水平投影尺寸，右侧边的纵向高度为44mm，这些尺寸的设定并非随意取值，而是完全匹配通讯终端设备内部安装仓的预留空间，板件装入后，各边与仓体内壁的间隙可控制在1mm以内，既不会出现装配卡滞，也不会产生过大的旷量。在实际工程应用中，这类板件多作为通讯设备内部的接口安装板、线束分隔板或是元器件固定基板使用，安装时可通过板件的外轮廓边与安装仓的内壁贴合实现初定位，再通过两个孔位穿设紧固件完成最终固定，也可在孔位上安装橡胶护线圈，避免穿设的线缆被板件的锐边割破绝缘层。设计这类板件的二维草图时，

　　首先要确定整体的安装边界尺寸，先绘制底部120mm的水平基准边，再依次根据各边的定位尺寸绘制左侧、顶部、右侧的轮廓边，确保各边的交点位置完全符合尺寸标注要求，之后再确定两个孔的中心位置，绘制对应直径的圆，整个草图需要添加完全定义的几何约束，避免后续建模时出现尺寸漂移。这类板件的加工可采用钣金冲压或者数控铣削的方式，外轮廓的切边角度经过计算，冲压时不会出现应力集中的尖角，两个孔的边缘可根据使用需求选择是否做倒角处理，若作为穿线使用则必须做毛刺去除处理，防止划伤线缆。在通讯设备的装配场景中，这类板件往往处于设备内部的中层安装位，上方可固定小型信号处理模块，下方可走主供电线束，两个孔位的位置刚好对应上下层模块的接口位置，

　　可大幅缩短线缆的走线长度，减少信号衰减。从结构强度角度看，这种多边形切边构型相比整矩形板件，在保证安装覆盖范围的前提下，去除了多余的边角材料，既减轻了板件自身重量，也避免了边角位置与设备内部的加强筋产生干涉，板件的厚度可根据实际承载需求选择1mm到3mm的板材，若需要固定较重的模块，可在孔位周边压铆螺母柱，提升连接强度。在建模过程中，这类二维草图是生成三维板件模型的基础，所有尺寸必须完全闭合，不存在开放轮廓，否则后续拉伸生成实体时会出现特征错误，绘制时需要逐一核对各定位尺寸，确保孔位的相对位置精度控制在0.1mm以内，满足通讯设备装配的公差要求。
