儿童代步自行车防滑脚踏结构设计

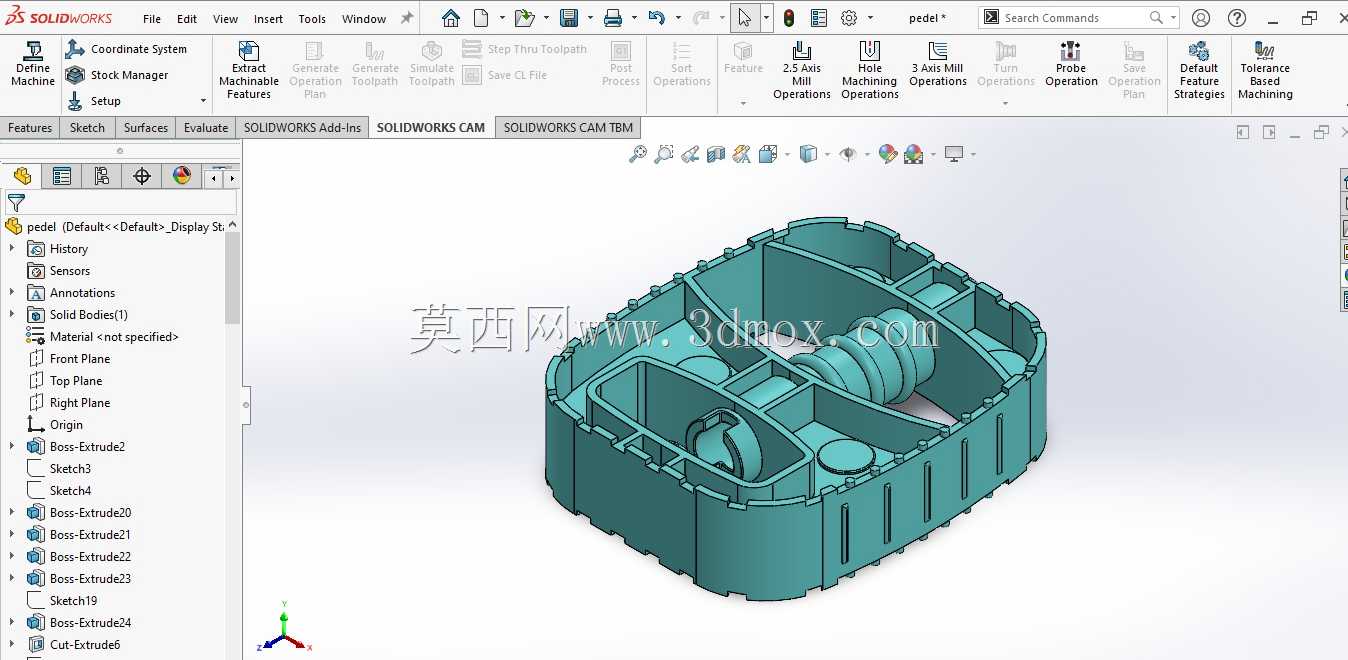

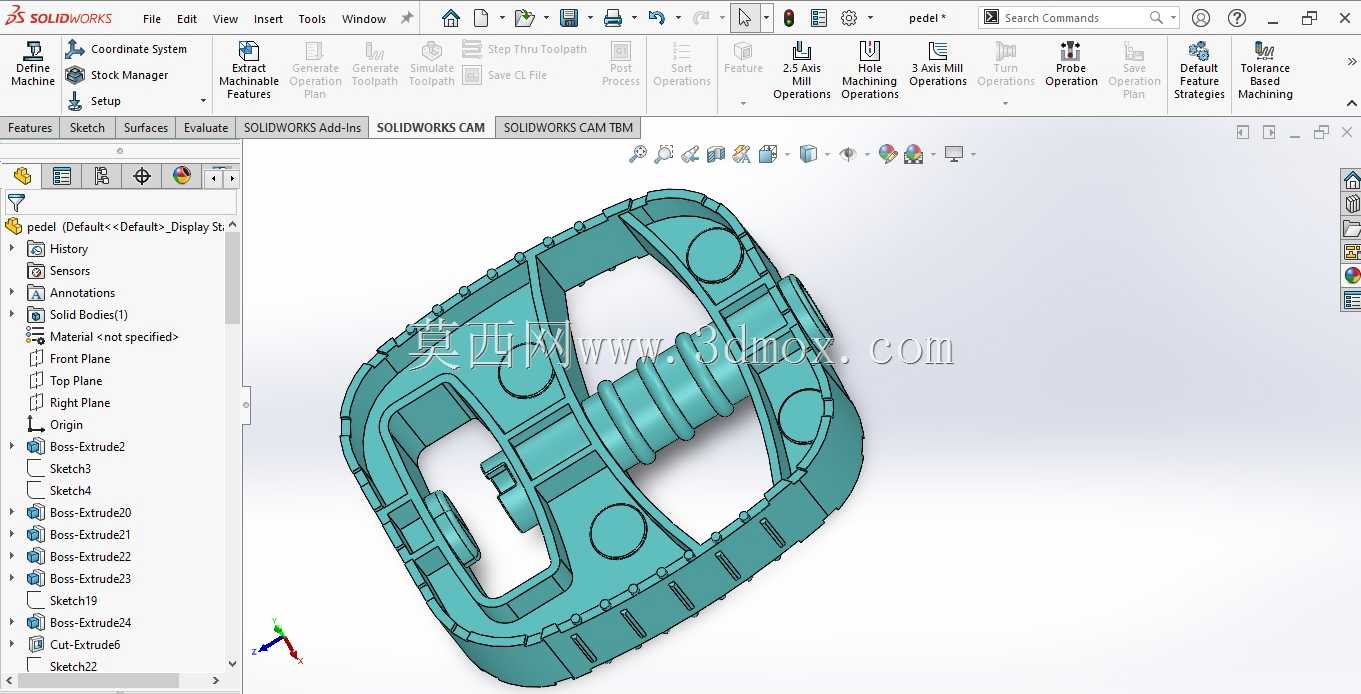

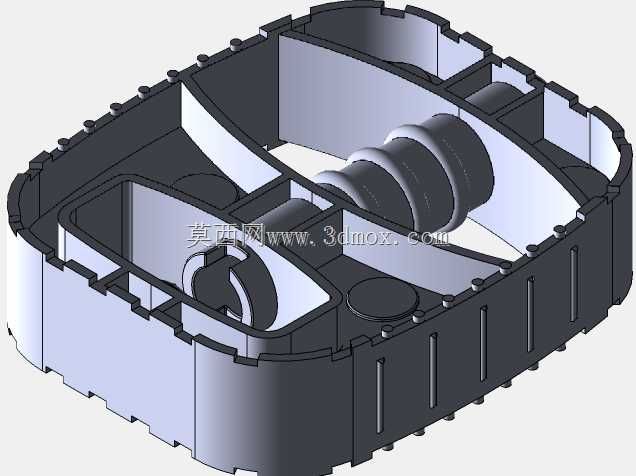

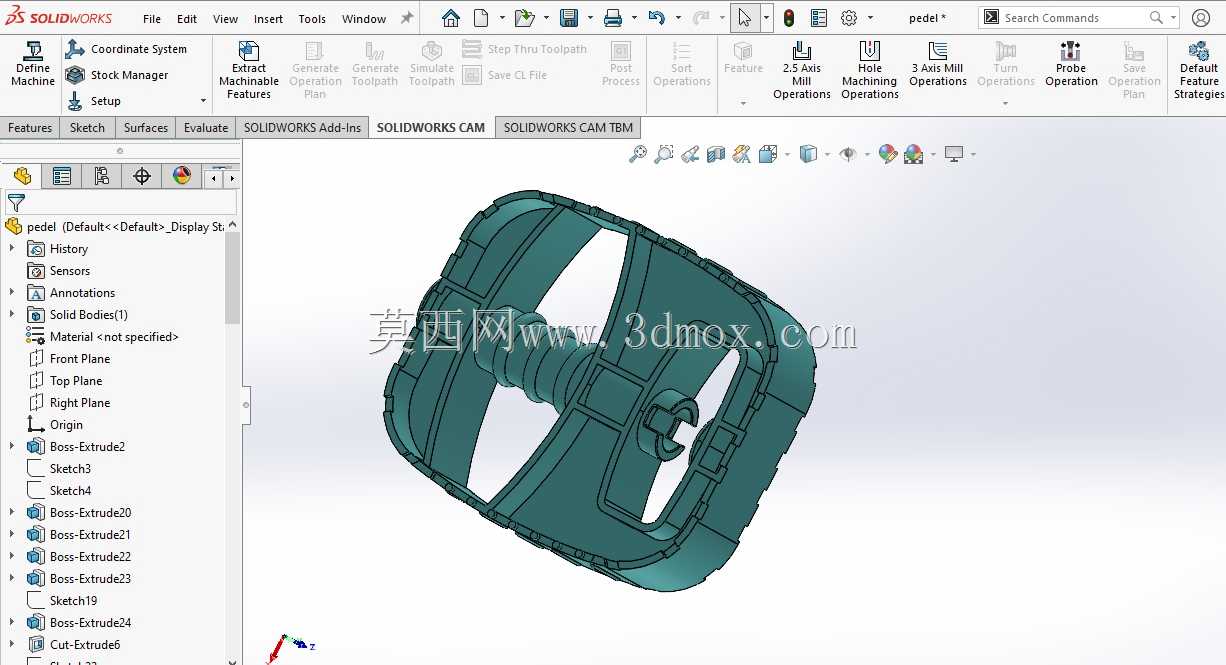

　　日常接触童车结构设计的过程中，脚踏作为直接和使用者脚部接触的传力部件，其设计合理性直接影响低龄儿童的骑行安全与使用体验，不同于成人自行车脚踏的设计逻辑，儿童脚踏需要兼顾更小的踩踏接触面积适配孩童脚型、更高的防滑容错率、更圆润的边角避免磕碰伤害，同时还要满足批量注塑生产的工艺要求。这款脚踏的整体框架采用镂空式承力结构，外围踩踏面做了连续的凸起防滑齿排布，齿高控制在1.5mm左右，既能够在孩童穿软底鞋踩踏时提供足够的摩擦力，避免脚面滑脱，又不会因为齿形过于尖锐划伤孩童裸露的脚踝或小腿皮肤。主体承力中轴套做了多层加强筋衔接，从中心轴套向外辐射的筋条分别连接外框的四个承力凸台，每个凸台位置都做了局部壁厚加厚处理，对应日常踩踏时的主要受力点，避免长期使用后出现局部开裂的问题。

　　从安装边界来看，这款脚踏适配标准的童车曲柄安装接口，中轴安装孔的直径匹配市面上主流12mm直径的童车脚踏轴，安装端面做了定位止口设计，装配时可以快速贴合曲柄安装面，不需要额外调整对位，锁紧后不会出现径向窜动的问题。整体踩踏面的轮廓尺寸控制在长90mm、宽65mm的范围内，刚好适配4-8岁孩童的脚掌长度，不会因为尺寸过大导致孩童脚部在踩踏过程中卡入脚踏和轮组之间的缝隙，也不会因为尺寸过小导致踩踏时受力点过于集中，长时间骑行产生脚部酸痛感。

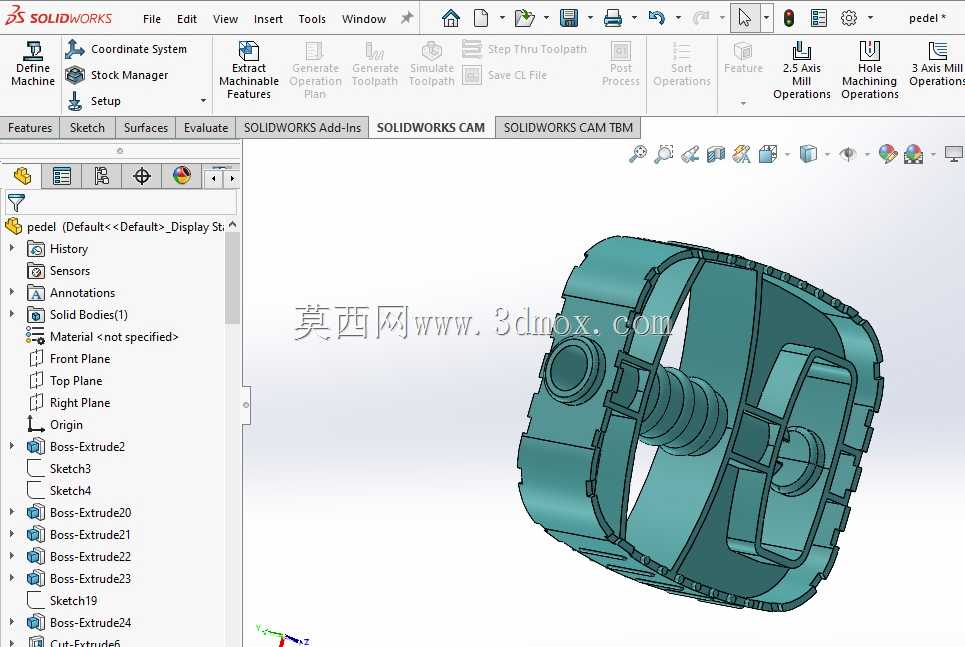

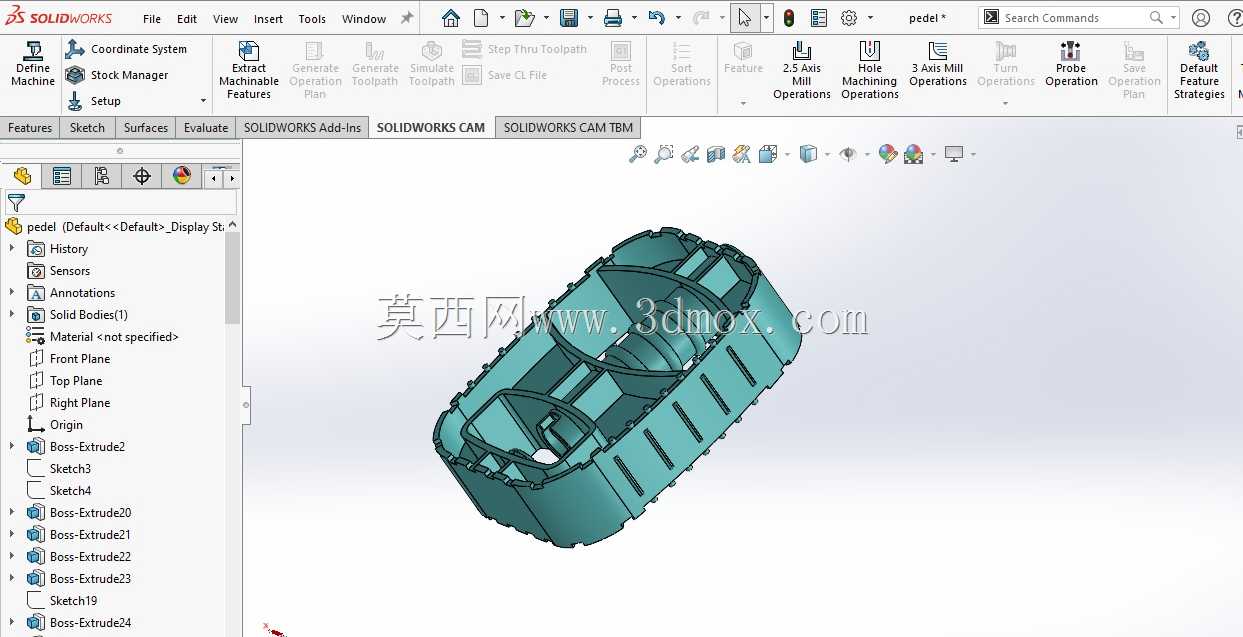

　　设计过程中特意将所有外露的边角都做了R2以上的圆角过渡，包括外框的边缘、防滑齿的顶端、筋条的衔接位置，完全消除尖锐棱角，即便孩童在骑行过程中摔倒，脚踏接触皮肤也不会造成严重的划伤。外框侧面做了一圈连续的凹槽结构，一方面是为了注塑成型时减少局部缩痕，保证零件外观面的平整，另一方面也能在侧面提供额外的摩擦力，当孩童脚位偏移踩在脚踏侧面时，依然有足够的摩擦力避免滑脱。中心轴套内部预留了标准的轴承安装位，可以搭配标准的深沟球轴承实现顺畅转动，轴套两端做了密封槽结构，可以加装防尘盖，避免户外骑行时泥沙进入轴承内部，延长转动结构的使用寿命，减少日常维护的频次。

　　从实际应用场景出发，这款脚踏主要适配12寸、14寸、16寸规格的儿童代步自行车，也可以通用在同规格的儿童平衡车改装脚踏位置，整体结构采用一体化注塑成型的工艺方案，所有筋条的厚度都控制在均匀的2.5mm左右，避免注塑过程中因为壁厚不均产生气泡、缩孔等成型缺陷，不需要后续的二次机加工就可以直接完成装配，能够有效控制批量生产的成本。踩踏面的四个圆形凸台位置除了作为承力加强结构，也可以预留位置粘贴防滑橡胶垫，进一步提升湿滑环境下的踩踏摩擦力，满足不同配置等级的童车装配需求。在结构强度验证层面，按照孩童体重30kg的使用上限做受力仿真，在单侧踩踏施加1.5倍体重的瞬时载荷时，最大应力位置出现在中轴套和辐射筋的衔接处，应力值远低于常用PP或尼龙加纤材料的屈服强度，能够满足日常使用的强度要求，不会出现正常使用下的结构断裂问题。
