锥褶式车用空气滤清器结构设计

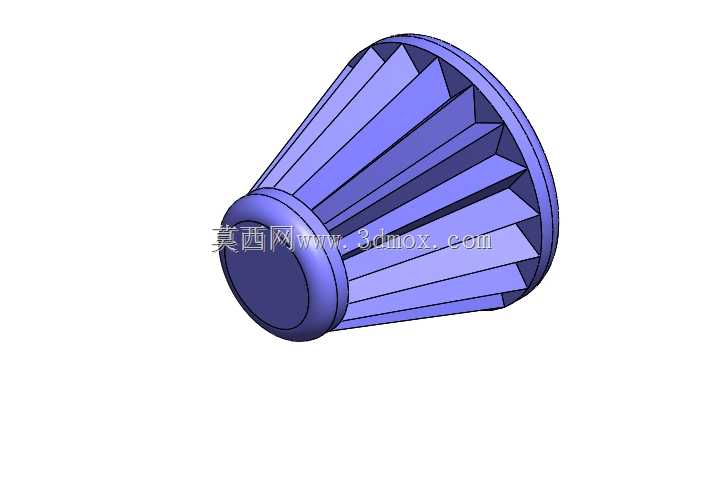

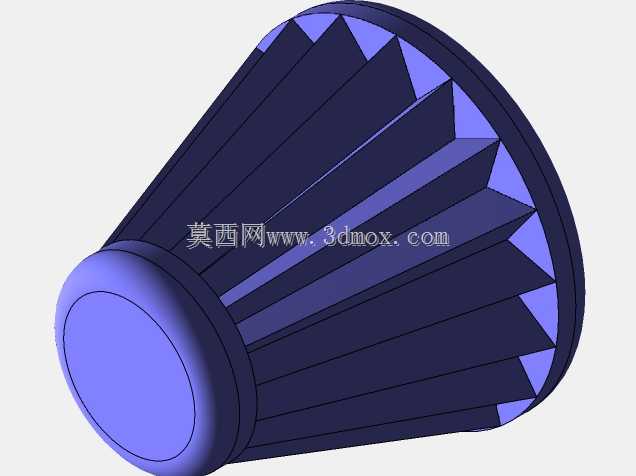

　　在商用车与家用乘用车的进气系统布局中，空气滤清器始终是保障发动机进气洁净度的核心部件，本次呈现的锥褶式结构滤芯，正是针对小排量乘用车型紧凑机舱布局优化的设计方案。不同于传统圆筒形平折滤芯的结构逻辑，该款滤清器采用截锥形外轮廓，褶边沿锥面母线方向均匀排布，这种结构首先解决了狭窄机舱内安装空间不足的问题——靠近进气端的小直径端可直接对接进气软管，大直径端朝向机舱外侧进气口，无需额外设计变径转接结构，减少了进气路径的弯折角度，能有效降低进气阻力。

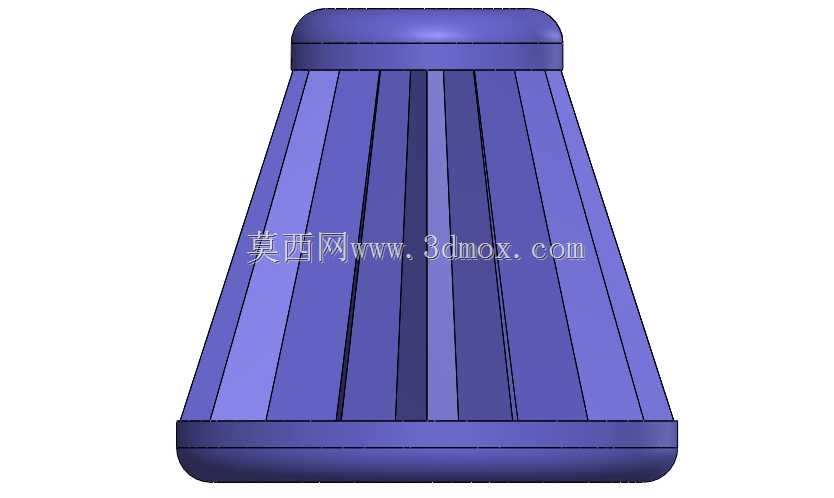

　　从实际使用场景来看，这类锥褶滤芯多用于1.5L-2.0L排量的家用燃油车型，也可适配部分小型工程机械的进气系统，核心作用是过滤进入发动机燃烧室的空气中的悬浮粉尘、砂砾、柳絮等硬质杂质，避免杂质进入气缸造成活塞、缸壁的异常磨损，同时稳定进气流量，保障空燃比控制精度。设计过程中首先要匹配安装边界：滤芯整体锥度控制在1:4.2区间，大端外径152mm，小端外径78mm，轴向总长度186mm，安装时通过两端的聚氨酯密封胶圈分别卡入进气壳的定位槽内，无需额外紧固件即可实现径向与轴向的密封，更换时只需掰开空滤壳卡扣即可直接取出，维保操作的便利性远高于螺栓固定的结构。

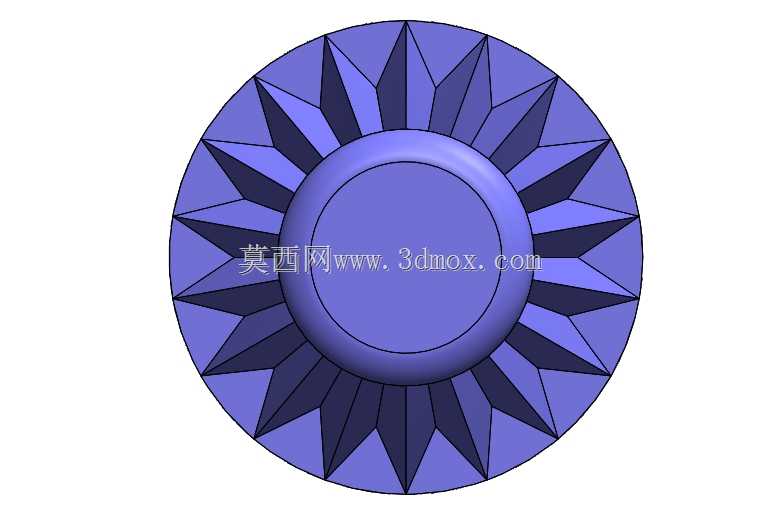

　　褶纸的排布设计是这类滤芯的核心技术点，不同于常规圆筒滤芯的等距直褶，该款滤芯的褶边沿锥面呈放射状分布，褶高从大端到小端随锥面直径递减，每道褶的折边宽度控制在22mm，褶间距保持3.5mm，这种排布方式在有限的体积内将有效过滤面积提升了27%，在相同进气流量下，滤纸表面的气流流速更低，既能提升容尘量延长保养周期，也能避免高流速下滤纸纤维被冲蚀破损。滤纸选用0.5mm厚度的树脂浸渍木浆纤维纸，挺度达到230mN，可承受-40℃到120℃的工作温度区间，即使在北方冬季低温环境或者夏季机舱高温工况下，也不会出现褶片倒伏、密封胶圈老化开裂的问题。

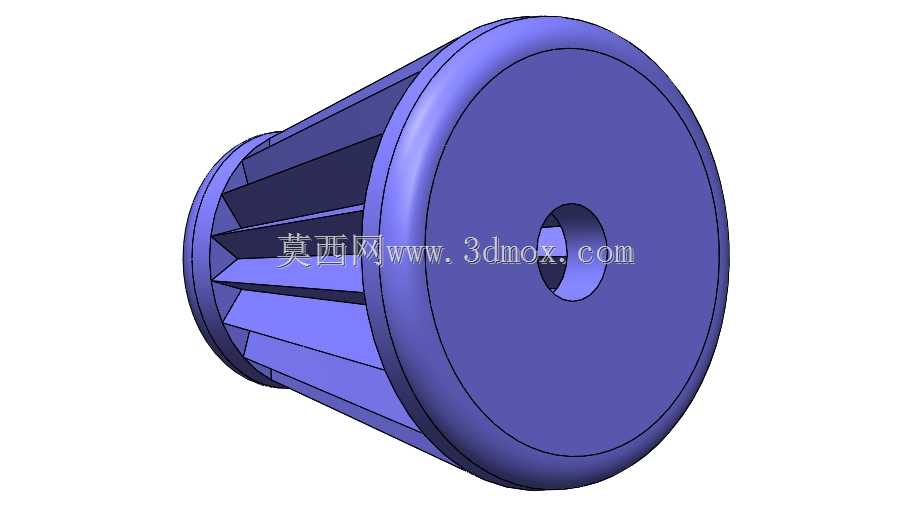

　　结构细节上，滤芯两端的端盖采用0.8mm厚的镀锌钢板冲压成型，表面做喷塑处理避免锈蚀，端盖与褶纸的粘接采用聚氨酯发泡胶，注胶深度控制在5mm，完全填充褶纸端部的间隙，杜绝未经过滤的空气从端盖缝隙短路进入进气道。中心支撑网采用菱形孔镀锌钢板卷焊成型，网孔边长4mm，既可以在进气负压作用下支撑褶纸不被吸瘪变形，也不会对进气气流造成过多遮挡。在实际建模过程中，需要重点校验褶片展开后的下料尺寸，避免锥面排布时出现褶片挤压重叠或者间隙过大的问题，同时要模拟不同进气流量下的滤纸受力变形情况，确保在额定进气流量620m³/h的工况下，褶片变形量不超过1mm，不会出现相邻褶片贴合堵塞过滤通道的情况。

　　安装匹配层面，该款滤芯的外轮廓完全对应主流A级车型的空滤壳内腔尺寸，安装后周边与壳体内壁的间隙控制在1.5mm以内，配合密封胶圈的压缩量，可完全避免空气短路。不同于部分大流量车型采用的圆柱形大直径滤芯，这种锥型结构可以适配空滤壳倾斜布置的机舱布局，不需要为了安装滤芯额外挤占蓄电池或者冷却管路的布置空间，对于整车机舱的集成化设计十分友好。在过滤性能验证层面，该结构对粒径5μm以上的粉尘过滤效率可达99.5%以上，初始进气阻力不超过2.1kPa，在容尘量达到120g时终阻力不超过4.8kPa，完全满足家用车1万公里保养周期的使用需求。
