带三沉孔斜切端矩形安装垫板结构设计

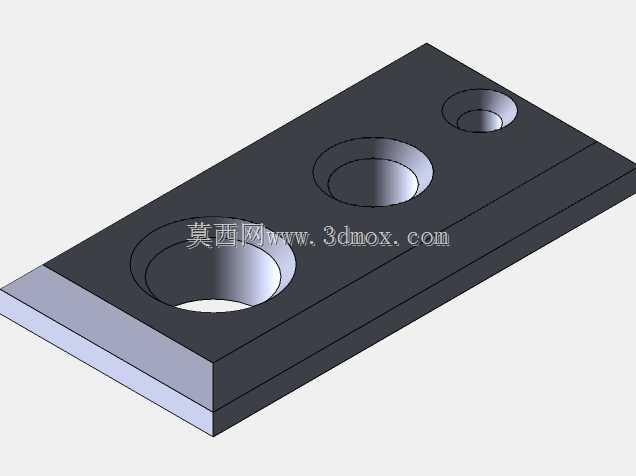

　　这款带三个阶梯沉孔的矩形安装垫板，是工业装配场景中十分常见的基础连接构件，日常多应用在通讯设备机架、小型工装夹具定位、自动化设备模组拼接的工位上，主要作用是填补装配面间隙、分散紧固件锁紧应力，同时避免螺栓头突出安装平面干涉周边运动部件。从结构细节来看，垫板整体为带斜切端的长方体构型，其中一端做了10度45分的斜角切削，这个结构并非装饰设计，实际是为了适配安装位旁的倾斜避让面，避免装配时垫板边缘与相邻构件发生硬干涉，在通讯机柜内部走线架固定、小型传感器安装座调平的场景里，这类斜切端设计能大幅降低现场修配的工作量。

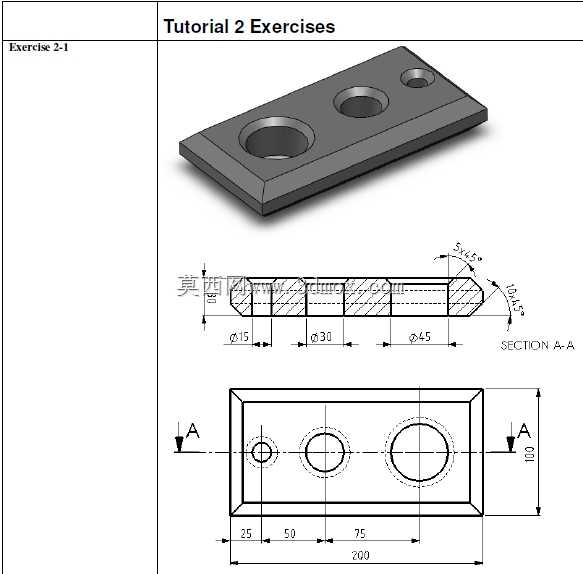

　　尺寸边界上，垫板总宽度为100mm，三个沉孔沿长度方向排布，孔中心距基准边的尺寸分别为25mm、75mm、150mm，对应三个沉孔的通孔直径分别为15mm、30mm、45mm，沉孔部分做了5×45度的倒角，既可以引导螺栓顺利穿入，也能消除孔口锐边防止安装时划伤操作人员或线缆表皮。垫板的厚度方向做了等厚设计，上下平面的平面度公差控制在0.05mm以内，保证锁紧后垫板与安装基面完全贴合，不会出现局部翘曲导致的连接松动问题。

　　设计思路上，这款垫板优先考虑了装配通用性，三个不同直径的沉孔可以适配M12、M27、M42三种常用规格的内六角圆柱头螺栓，能够覆盖从轻载电子设备固定到重载结构件连接的多场景需求，不需要针对不同螺栓规格单独更换垫板，减少备件种类。斜切端的位置特意选在最小直径沉孔的一侧，因为该侧对应的螺栓锁紧力最小，切削掉部分材料不会影响整体的结构强度，同时还能减轻垫板自重，在对重量敏感的移动通讯设备、便携式工装场景下，这类细节优化能带来不错的减重效果。

　　实际使用中，这类垫板通常会搭配平垫、弹垫一起使用，沉孔的深度刚好能容纳螺栓头加上平弹垫的总高度，锁紧后螺栓头完全沉入垫板内部，安装完成后垫板表面无突出结构，方便后续在垫板上方叠加安装其他功能模块。在通讯基站的天线固定支架、车间流水线的传感器安装位、小型实验设备的调平底座上，都能见到这类结构垫板的身影，它没有复杂的曲面或特殊工艺，完全依靠规整的尺寸设计和合理的结构布局实现功能，是机械结构设计中“简单结构解决实际问题”的典型案例。建模过程中需要重点关注沉孔的同轴度要求，每个沉孔与对应通孔的同轴度公差要控制在0.02mm以内，否则会出现螺栓无法顺利穿入、螺栓头无法完全沉入沉孔的问题；斜切面与垫板主平面的角度公差要控制在±0.5度以内，保证装配时斜切面能与避让面完全贴合，不会出现局部间隙导致的装配应力集中。另外垫板的所有棱边都做了0.5mm的圆角处理，去除加工毛刺，既提升了装配安全性，也能避免电泳或喷塑表面处理时出现棱边露底的问题。
