可预设水温的家用冷热水龙头结构设计

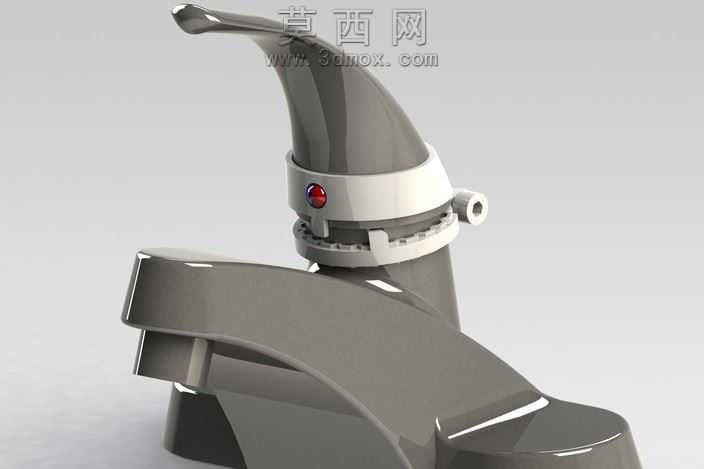

本作品为可预设恒定出水温度的冷热水龙头三维结构设计，建模阶段采用参数化特征建模方式完成整体结构搭建，首先以基准面定位绘制出水嘴、阀体基座、调节手柄的轮廓草图，通过拉伸、旋转、扫掠等基础特征生成主体毛坯结构，再对各部件衔接位置做圆角过渡、拔模斜度处理，还原真实卫浴五金产品的工艺特征。模型对温度调节机构做了精细化还原：在阀芯调节环位置设置了温度标识刻度与定位锁止结构，搭配红色温度指示标，用户可提前锁定适配洗浴的舒适水温档位，避免每次开水反复调节冷热水比例造成的水资源与时间浪费。材质渲染阶段，主体阀体采用哑光镀铬金属材质，调节旋钮与手柄部分做了磨砂防滑质感处理，金属部件添加了符合卫浴环境的柔和环境反射效果，出水嘴位置做了高光抛光处理区分不同加工面的质感差异，整体渲染效果贴近真实家用龙头的视觉表现。结构设计上采用通用适配尺寸，可匹配绝大多数标准家用台盆、淋浴管路的安装接口，无需额外改造管路即可替换原有普通龙头；内部冷热水混合腔做了流线型优化，减少水流紊流产生的噪音，调节手柄的转动阻尼结构也在模型中做了示意性还原，保证温度调节时的操作手感顺滑。设计思路围绕日常洗浴时反复调温的痛点展开，将温度记忆锁止结构集成在常规单柄龙头的调节基座上，没有额外增加过多复杂零件，整体生产成本与普通龙头接近，同时兼顾了节水、操作便捷的实用属性，模型完整还原了各部件的装配关系，可直接用于结构验证、3D打印原型制作或产品方案展示。
