带翻边弧面薄壁盘状结构件设计

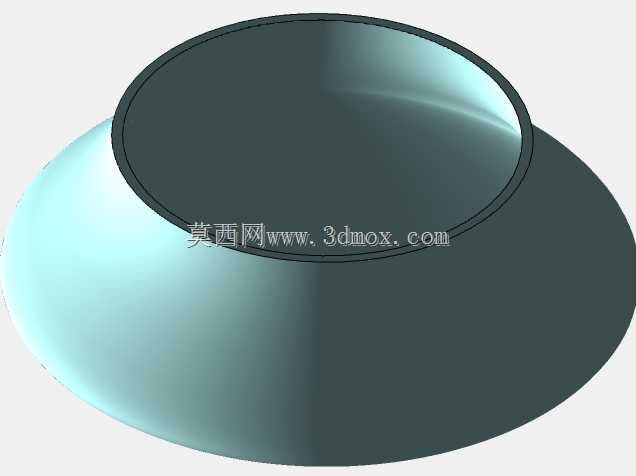

　　该结构件为带顶部环形翻边的弧面薄壁壳体，整体呈回转对称形态，在通讯终端配套的声学腔体、信号屏蔽罩类部件中应用广泛，也可适配小型穿戴设备的密封承托结构需求。从实际使用场景来看，这类弧面薄壁件常作为设备内部的腔体分隔件、密封承托座使用，外弧面可贴合设备内部的曲面安装空间，顶部的环形翻边则承担定位、压合密封的作用，避免装配后出现径向窜动，同时能为上层贴合的密封件提供均匀的压合接触面，减少局部应力集中导致的密封失效问题。

　　设计过程中优先考虑了薄壁件的成型工艺性，整体壁厚保持均匀过渡，避免出现壁厚突变导致的注塑缩痕、冲压起皱等工艺缺陷，弧面段的曲率变化采用连续顺滑的G2连续曲面过渡，没有曲率拐点，既可以降低成型过程中的材料流动阻力，也能减少后续表面处理时的积漆、打磨死角问题。顶部的环形翻边与主体弧面采用圆角过渡连接，过渡圆角的半径根据壁厚匹配设置，避免连接处出现应力集中，在承受外部压合载荷时，应力可以顺着弧面均匀分散到整个壳体壁面，不会在翻边根部出现应力断裂的风险。

　　从安装边界来看，该结构件的最大外轮廓为底部的环形外缘，安装时可直接卡入设备预设的环形卡槽内，外缘的直径公差按照小间隙配合设计，既保证装配时的顺畅度，也能控制装配后的径向晃动量在合理范围内。顶部翻边的内径尺寸根据需要承托的部件尺寸匹配设计，翻边的端面平面度控制在较高精度等级，保证压合后与对接部件的贴合面无明显缝隙，满足防尘、轻度防水的密封要求。整体高度尺寸根据设备内部的堆叠空间做了适配，弧面的最低点到顶部翻边端面的距离经过反复校核，不会与设备内部的电路板、元器件产生干涉，同时预留了足够的腔体空间，满足声学部件的共振腔容积要求，或是屏蔽结构的内部走线空间需求。

　　功能特性上，这种弧面薄壁结构相比传统的直壁筒状结构，拥有更好的抗形变能力，在受到垂直方向的冲击载荷时，弧面可以通过微小的弹性形变吸收部分冲击能量，避免结构出现永久性变形，同时回转对称的结构不存在装配方向的限制，组装时无需额外做方向识别，能有效提升产线装配的效率。结构表面没有多余的凸台、卡扣等特征，整体形态简洁，既可以作为独立的结构件直接装配使用，也可以作为基础结构在表面追加螺柱、定位柱等特征，适配不同的安装需求。在建模过程中，所有曲面都经过了曲率连续性检查，拔模角度按照成型工艺要求统一设置，避免出现倒扣结构导致的脱模困难，壁厚的均匀性也经过了软件的壁厚分析校验，不存在过厚或者过薄的区域，能直接对接后续的模具设计或者冲压工艺开模需求，不需要做额外的结构调整。
