卧式脚踏三轮代步车结构设计

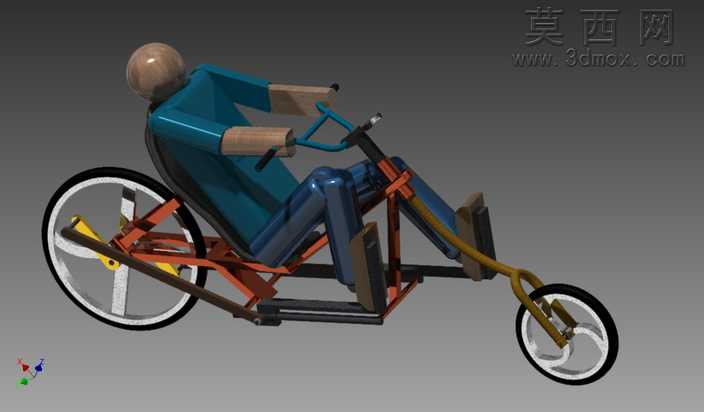

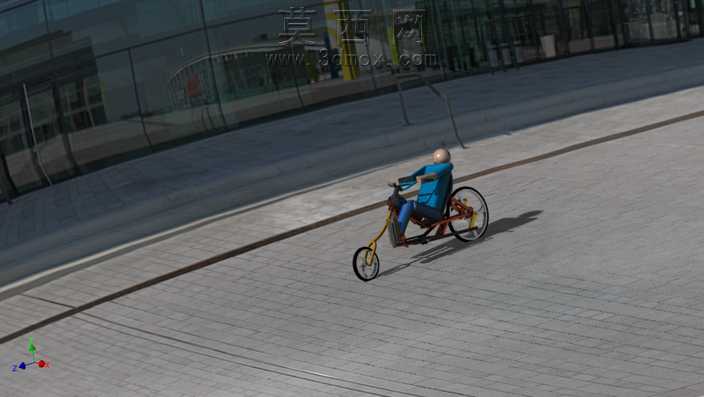

本作品为卧式布局的人力脚踏三轮代步车三维建模成果，采用Autodesk Inventor完成全参数化建模与装配验证，整体建模过程严格遵循机械设计的装配逻辑，对每一处连接结构、运动部件都做了干涉检查与运动仿真验证，确保模型可完整还原真实骑行的运动状态。模型整体采用前单轮转向、后双轮驱动的倒三轮布局，低重心卧式座椅的设计大幅提升了骑行过程的稳定性与长时间乘坐的舒适度，区别于传统立式自行车的骑行姿态，可有效降低长时间骑行的腰背部负荷。建模过程中，车架部分采用焊接式管材框架结构，分别对主承重梁、转向立柱安装位、脚踏传动安装座、后轮轴固定座做了独立的特征建模，管材连接处的焊接补强结构、安装孔位都做了精细化还原，可直接用于后续的工程图导出与实物加工参考。转向系统采用把式转向结构，转向把与前叉通过转向立柱连接，建模时还原了转向轴承的装配位、车把握把的防滑纹理结构，前叉与前轮的连接轴、锁紧结构都做了完整建模，可模拟真实的转向转动动作。传动系统采用前置脚踏曲柄结构，通过链条将脚踏的旋转动力传递至后轮轴，建模时还原了曲柄、脚踏板、链轮、链条、后轮飞轮的完整传动链，每一处链节都做了参数化建模，可模拟脚踏转动带动后轮旋转的完整传动过程。车轮部分分别对前轮、后轮的轮圈、辐条、轮胎、轮毂做了分层材质赋予，轮胎采用橡胶材质模拟真实的防滑纹理，轮圈采用金属亮面材质还原金属光泽，辐条采用细圆柱特征建模还原真实车轮的支撑结构。附带的人体模型采用坐姿装配姿态，匹配卧式骑行的人体工学角度，可直观验证骑行姿态下的腿部伸展空间、手部握把距离、背部倚靠角度的合理性，为后续的结构优化提供直观的参考依据。渲染阶段采用哑光金属材质赋予车架主体，搭配蓝色半透明材质模拟座椅的软质包覆效果，金属传动部件采用亮面金属材质突出机械结构质感，整体渲染效果清晰展示了整车的结构布局与部件连接关系，可用于产品展示、结构验证、设计方案交流等多个场景。
