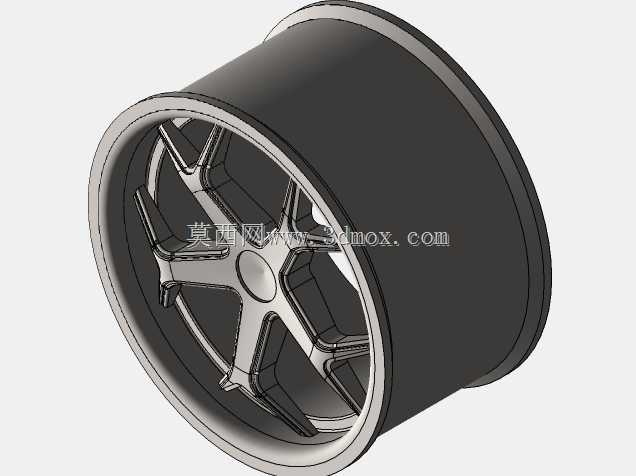

五辐式汽车改装轮毂结构设计

　　该轮毂结构主要面向民用乘用车改装场景，同时可覆盖低速电动车辆、场地竞技车辆的行走系统配套需求，作为车辆行走系统的核心承载部件，承担着连接车桥与轮胎、传递整车驱动力与制动力矩、缓冲路面冲击载荷的核心作用，其结构合理性直接决定车辆行驶的安全性、操控稳定性与NVH表现。设计过程中优先考虑轮辐的载荷传递路径，采用五辐式对称布局，每根轮辐从中心轮毂安装座位置向外平滑延伸至轮辋内侧的连接止口，辐条截面采用变厚度设计，靠近中心座位置厚度更大，可有效分散螺栓预紧力与行驶过程中的弯曲载荷，靠近轮辋位置逐步收窄，在保证结构强度的前提下尽可能降低非簧载质量，提升车辆悬架的响应速度。轮辋部分采用深槽式等宽结构，内侧预留标准轮胎安装唇边与胎圈座，

　　匹配常规民用真空轮胎的安装尺寸要求，轮辋内壁厚度均匀，可承受轮胎充气后的周向张力，同时在轮辋与轮辐的连接位置设置过渡圆角，避免应力集中导致的疲劳开裂问题。中心安装区域设置标准的螺栓孔分布圆，中心孔预留与车桥轴头配合的定位止口，可保证安装后的同轴度，降低高速行驶时的车轮跳动量，安装面采用精加工平面设计，保证与轮毂轴承座的贴合度，避免螺栓松动风险。设计时充分考虑安装边界约束，轮辐的外伸量与偏距设置符合常规乘用车的轮腔空间要求，不会在转向过程中与翼子板、刹车卡钳发生运动干涉，轮辋的径向尺寸匹配对应规格轮胎的安装要求，整体转动惯量控制在合理区间，不会给动力系统带来额外的负载。从结构强度角度，该设计可承受额定载荷下的垂向冲击、

　　加速与制动时的扭矩载荷、转向时的侧向载荷，辐条的镂空结构在减重的同时可给刹车系统提供足够的通风散热空间，降低连续制动时的刹车热衰减风险。轮辋外侧的唇边设计兼顾轮胎安装便利性与密封性能，深槽结构可方便轮胎拆装时的胎圈压入，降低装配难度。整体结构采用一体化设计思路，轮辐与轮辋的连接位置采用大圆弧过渡，减少应力集中点，在满足结构强度要求的前提下，尽可能优化材料分布，去除非承载区域的多余材料，实现轻量化与结构强度的平衡。对于结构设计从业者而言，该模型可作为轮毂类承载部件设计的参考案例，理解载荷传递路径的优化方式、安装配合面的公差设计思路、运动干涉校核的边界条件，掌握行走部件在多工况载荷下的结构设计要点，在进行同类产品设计时，可参考其辐条布局的载荷分散逻辑、轮辋与轮胎的配合尺寸设计、安装定位的基准选择逻辑，避免出现强度不足、安装干涉、密封失效等常见工程问题。
