CZ0251型危险区域全塑防爆电源插座

　　在石化厂区、油气加注站、粉尘加工车间这类存在易燃易爆气体或可燃性粉尘的危险作业区域，常规民用或普通工业插座无法满足防爆安全要求，一旦插拔过程中产生电弧，极易引燃周边易燃易爆介质引发安全事故，这类场景下的电源接取必须采用符合防爆规范的专用接插器件。这款全塑防爆电源插座，正是针对1区、2区危险气体环境以及21区、22区可燃性粉尘环境的临时或固定电源接驳需求设计，可在存在IIA、IIB、IIC类爆炸性气体的作业场景中使用，为现场的移动检修设备、临时作业机具、固定式小型用电装置提供可靠的电源接驳接口。

　　从结构设计逻辑来看，这款插座的壳体采用高强度阻燃工程塑料一体注塑成型，壳体壁厚经过抗冲击、抗静电性能校核，表面电阻控制在防爆规范要求的范围内，避免静电积聚引发放电风险；壳体的拼接面采用隔爆接合面结构设计，接合面的长度、间隙均严格符合隔爆型电气设备的相关要求，即便插座内部因接触不良产生电弧引爆渗入壳体内的易燃易爆介质，壳体也能承受内部爆炸压力而不发生破损，同时接合面的间隙可以冷却爆炸产物，避免火焰窜出壳体外部引燃周边环境介质。插座的进线端采用密封格兰头结构，可根据敷设电缆的外径选择适配的密封胶圈，拧紧后可实现壳体与电缆之间的可靠密封，防止外部易燃易爆介质顺着电缆间隙渗入壳体内部，同时也能阻挡现场的粉尘、水汽进入插座内部，提升器件在恶劣户外或车间环境下的运行可靠性。

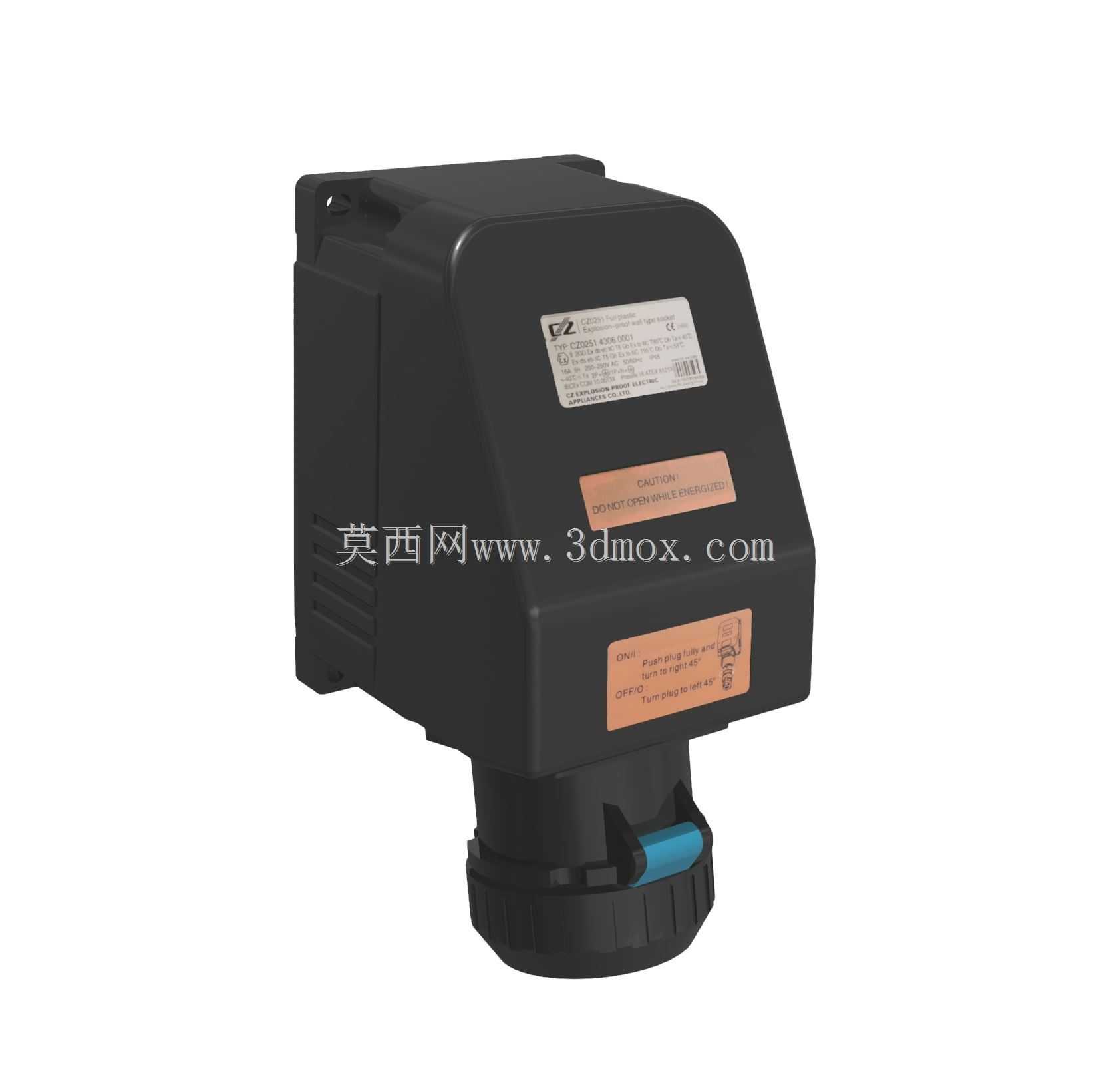

　　插座的接口部分带防误插与联锁结构，只有匹配对应规格的防爆插头插入到位后，才能接通内部导电回路，避免插拔过程中带电操作产生电弧；插头与插座结合后自带锁紧结构，可防止设备拖拽、现场振动导致插头意外松脱，避免供电中断或接触不良打弧的问题。插座下部的接口带有蓝色标识圈，用于区分额定电压与电流规格，方便现场运维人员快速识别接口参数，避免错插导致的设备损坏或安全隐患。

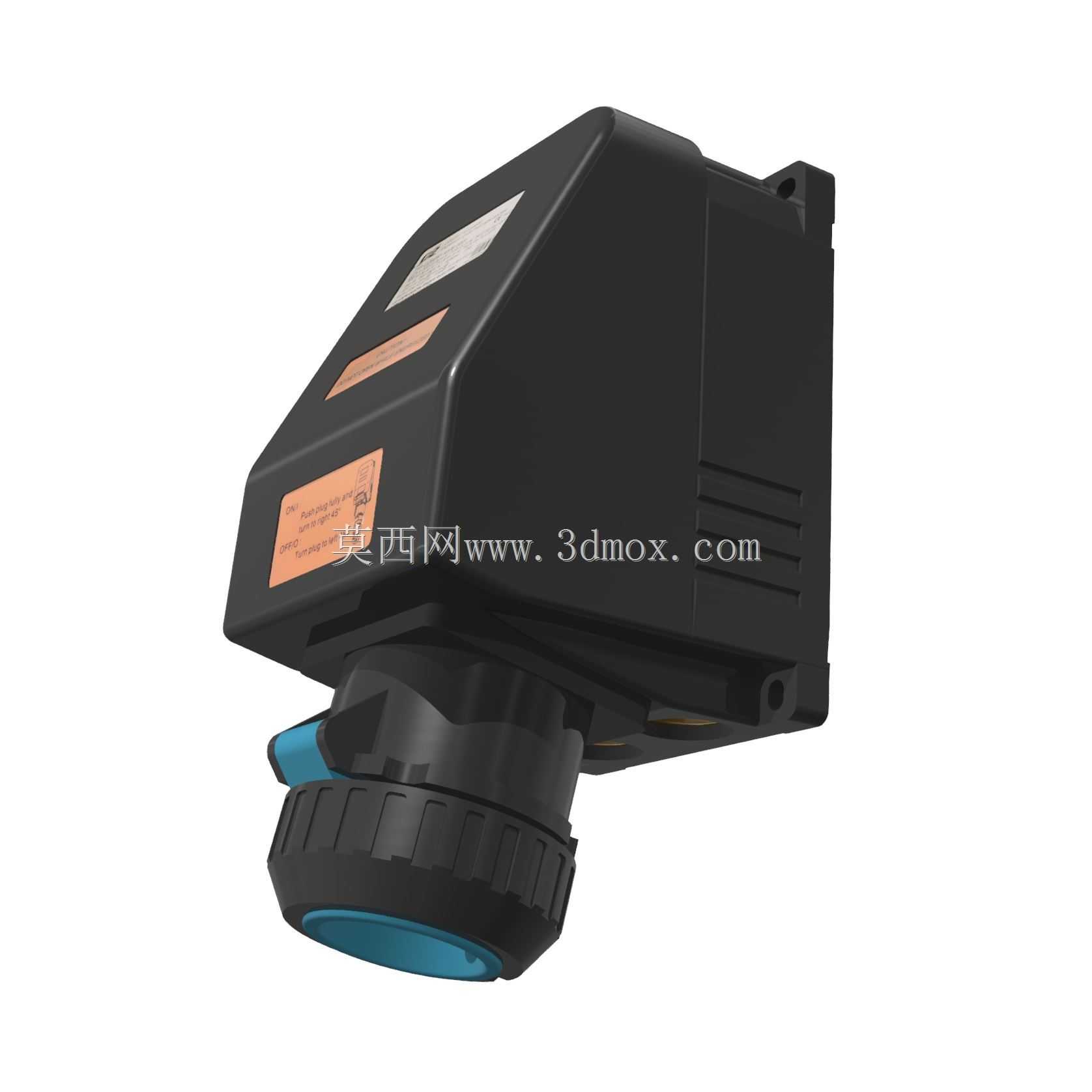

　　从安装边界来看，这款插座采用壁挂式安装结构，壳体背部预设四个安装固定孔位，孔位间距适配常规工业电气安装的标准孔距，可直接固定在厂区墙面、设备立柱、检修配电箱旁的安装支架上，安装时需保证插座进线口朝下，避免现场淋水、积尘顺着进线缝隙渗入壳体。插座的整体外形为方正带斜切面的结构，斜切面的设计一方面让插拔操作时的视角更友好，操作人员无需过度俯身或抬手即可对准插孔，另一方面斜切面的导流结构可让户外场景下的雨水顺着壳体表面流下，不会在插座面板位置积聚。壳体外部的标识牌采用耐腐蚀金属材质，通过铆钉固定在壳体表面，清晰标注防爆等级、额定参数、接线标识，即便在户外长期受紫外线照射、化工气体腐蚀，标识内容也能保持清晰可辨，方便后期运维检查。

　　在实际工程应用中，这类防爆插座通常会配合同系列的防爆插头、防爆检修箱配套使用，布线时需根据插座的额定载流量选择对应线径的电缆，接线完成后需拧紧格兰头的压紧螺母，确保密封胶圈完全抱紧电缆外皮，同时壳体的接地端子必须可靠接入厂区的防爆接地网，保证故障状态下的漏电电流能快速泄放，避免壳体带电产生电火花。相较于金属壳体的防爆插座，全塑材质的产品重量更轻，安装时无需额外考虑承重问题，同时抗腐蚀性能更优异，在存在酸碱腐蚀的化工车间、沿海油气场所使用寿命更长，也不会因壳体锈蚀导致隔爆接合面间隙变大，丧失防爆性能。

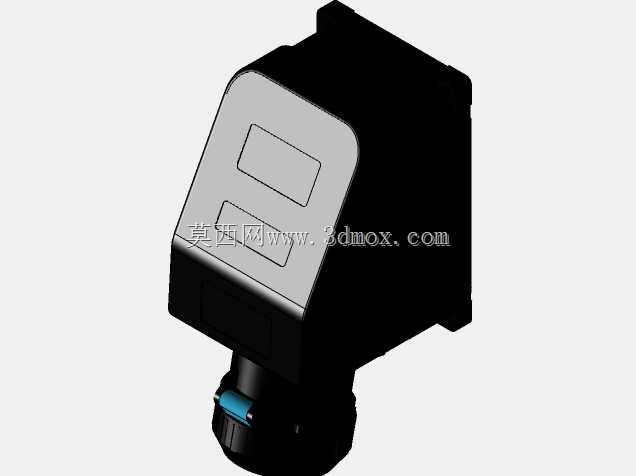

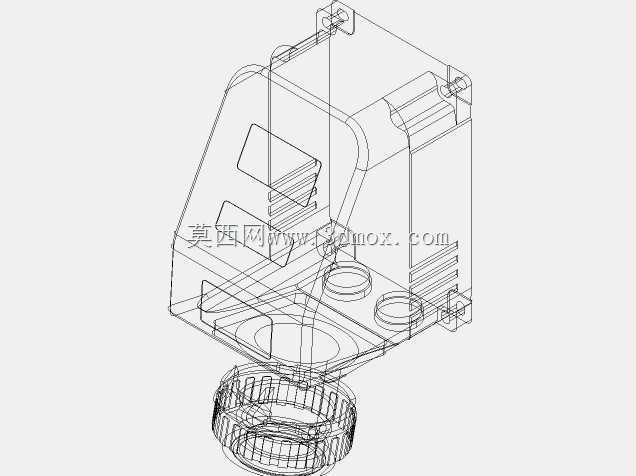

　　建模过程中，对壳体的隔爆接合面、格兰头密封结构、内部导电件安装槽、锁紧卡扣结构都做了1:1的还原，壳体的圆角过渡、加强筋位置、标识牌的安装凹槽都与实物一致，可直接用于防爆检修回路的布局设计、安装干涉检查，也可作为防爆电气教学、产品结构优化的参考模型，帮助设计人员快速完成危险区域供电系统的排布设计，减少现场安装时的尺寸适配问题。
