30A电调电容集成安装固定支架结构

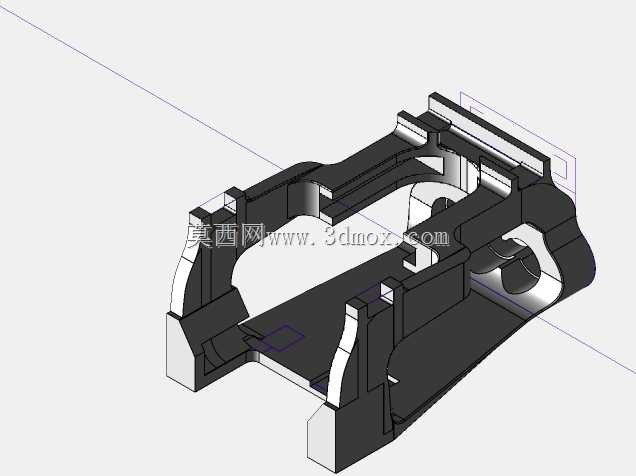

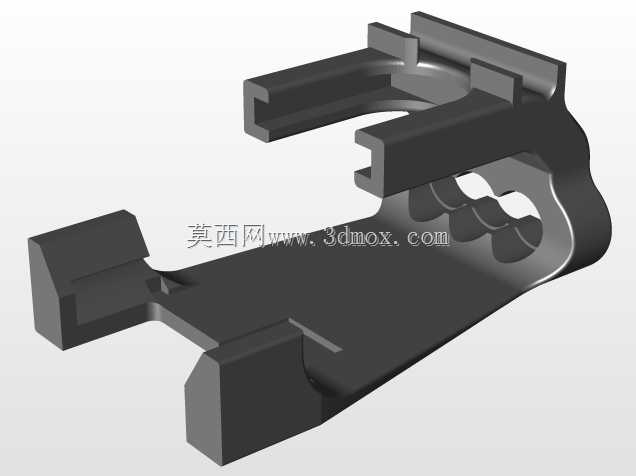

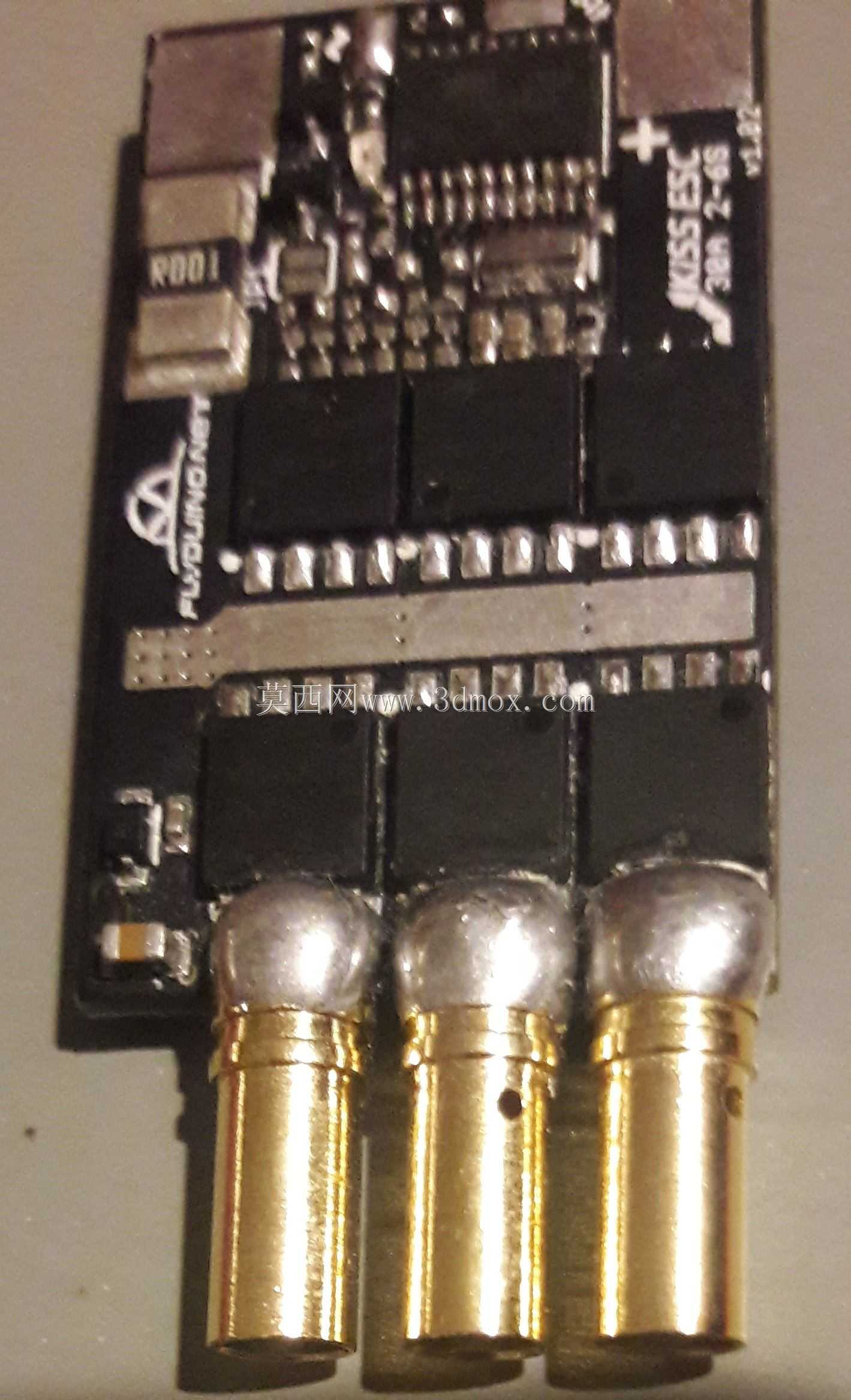

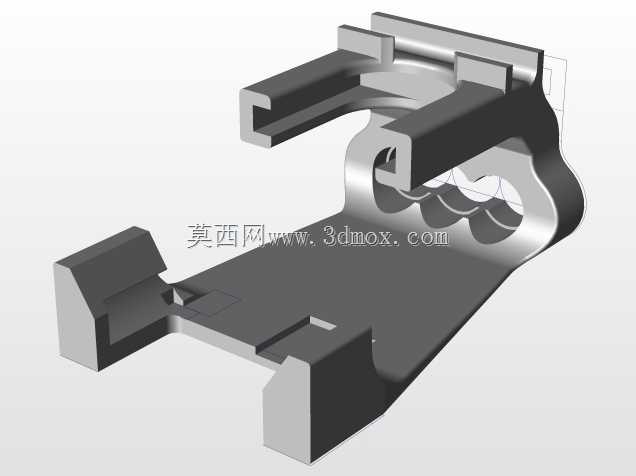

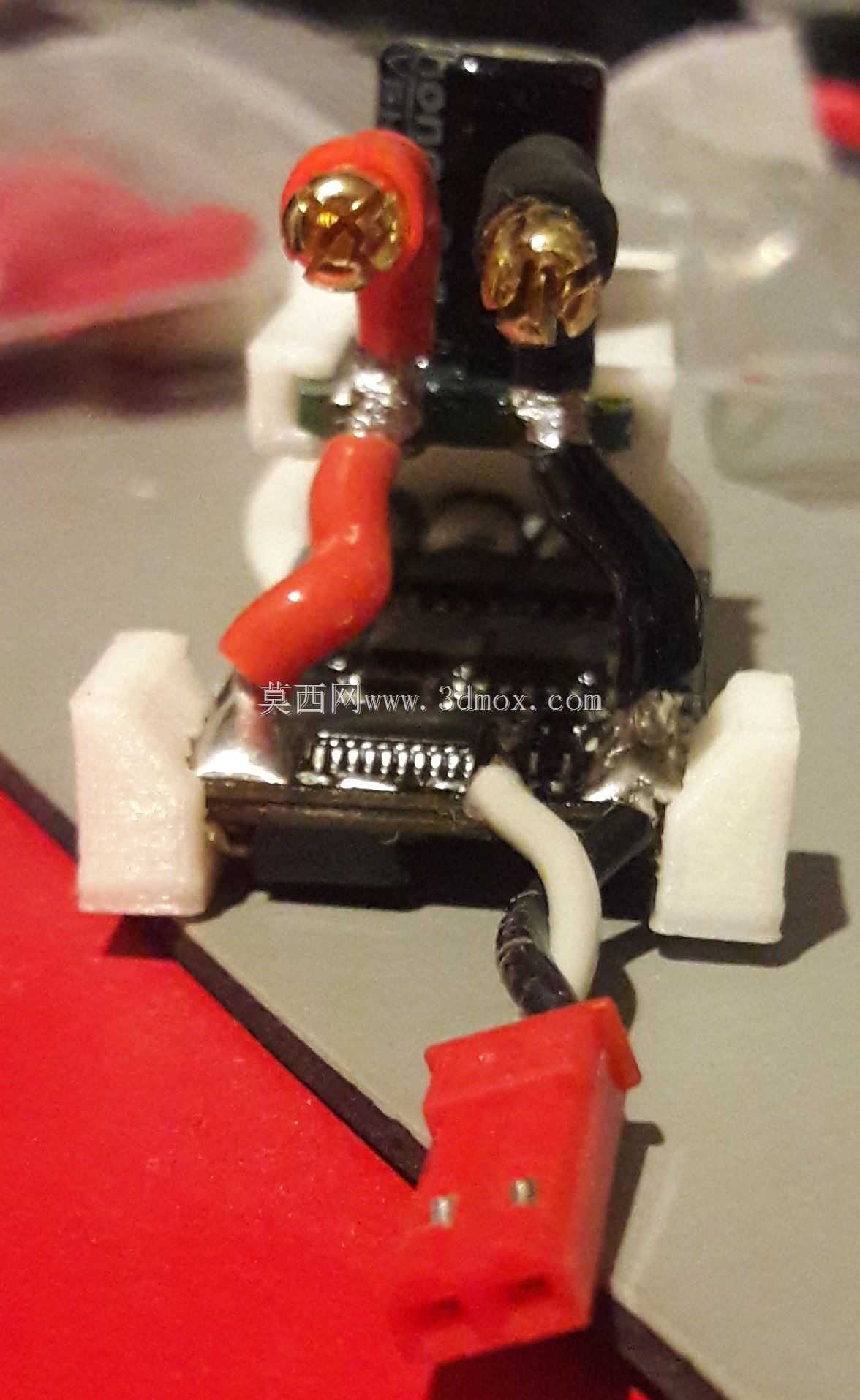

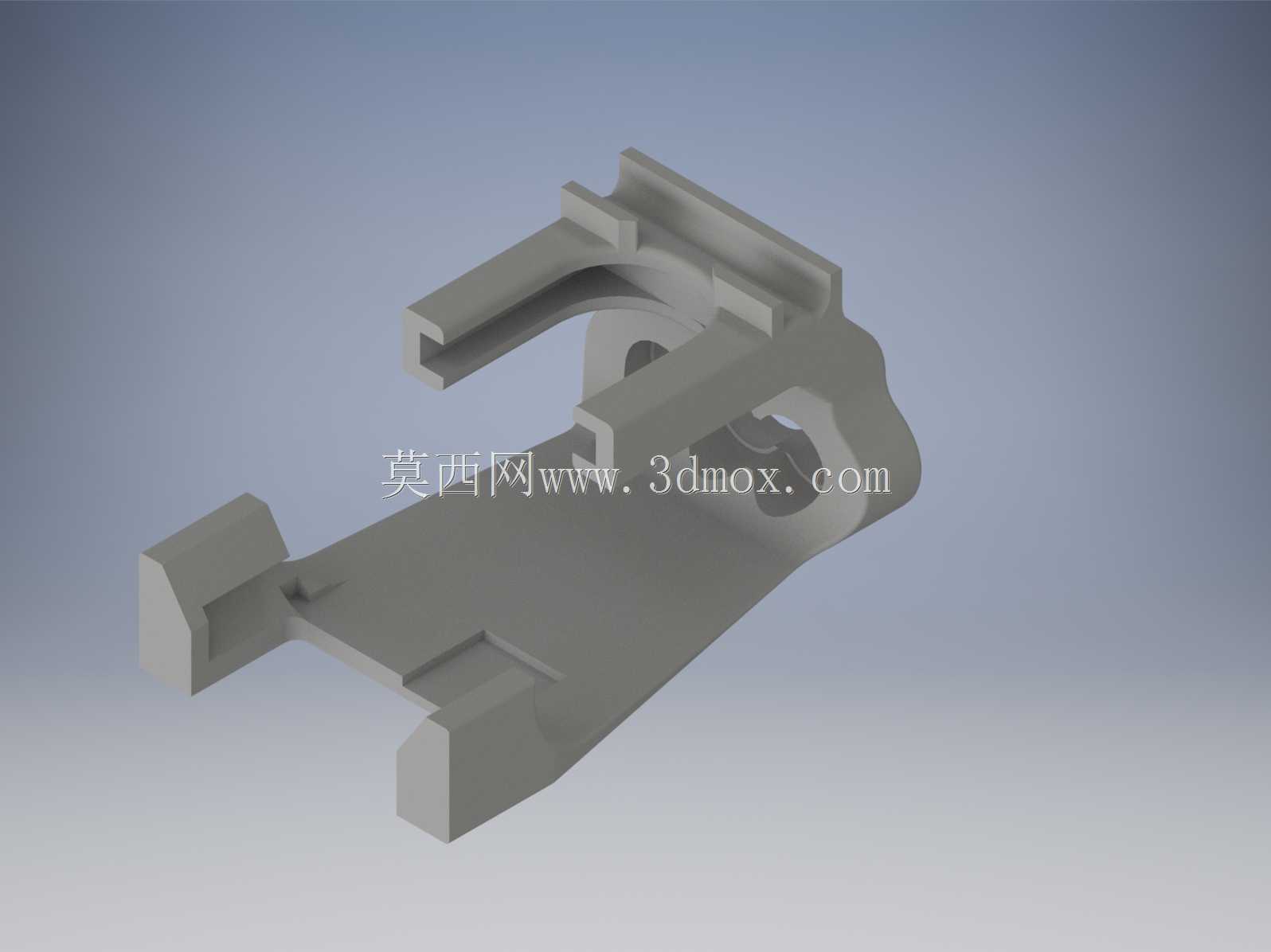

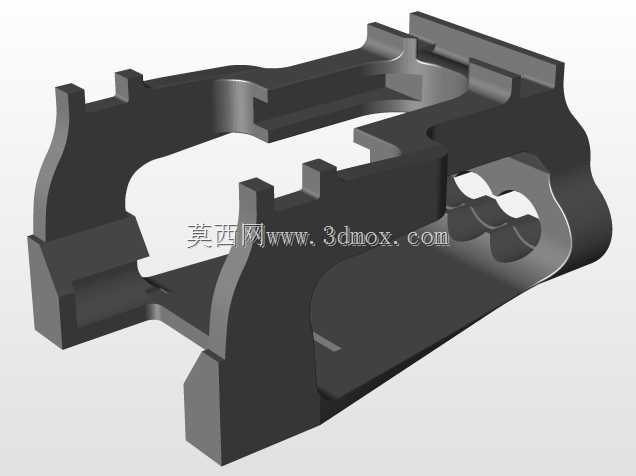

　　这款安装支架主要面向小型航模、迷你遥控车这类搭载30A级别kiss电子稳定控制系统的小型动力设备设计，核心作用是解决紧凑动力舱内电调与配套电容的安装固定问题，避免设备在高频振动工况下出现接线松脱、元件移位的故障。在小型遥控动力设备的实际使用场景中，动力舱内部空间往往非常局促，电调、电容、接线端子如果没有专门的固定结构，仅靠双面胶或者扎带固定，在大油门工况下的持续振动很容易导致电容引脚脱焊、接插件接触不良，甚至元件与周边转动部件剐蹭引发短路，这款支架就是针对这类痛点做的集成化固定设计。从结构设计来看，支架整体采用卡扣式的腔体结构，主腔体轮廓完全匹配30A kiss ESC的外形尺寸，内壁做了0.2mm的安装余量，

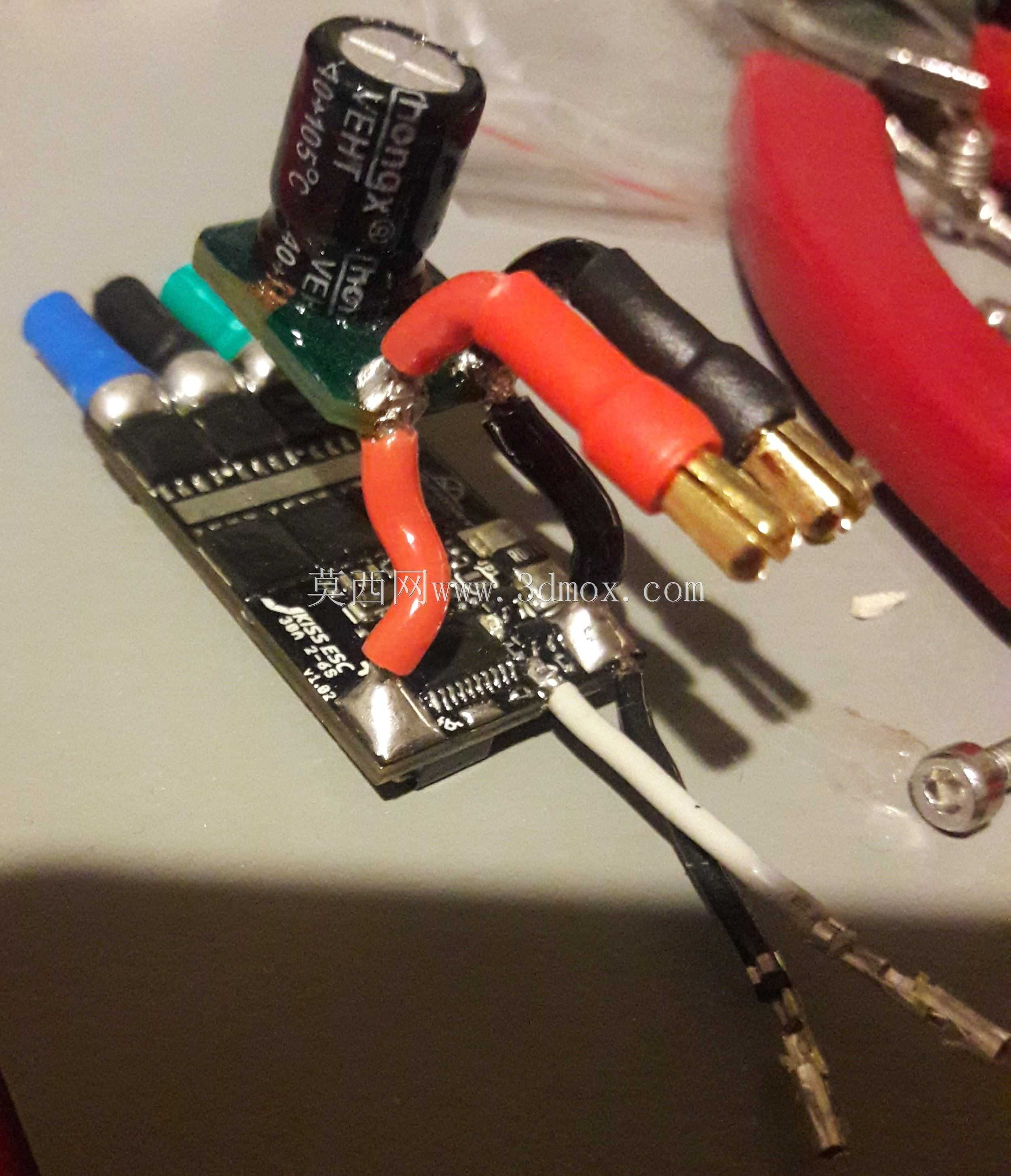

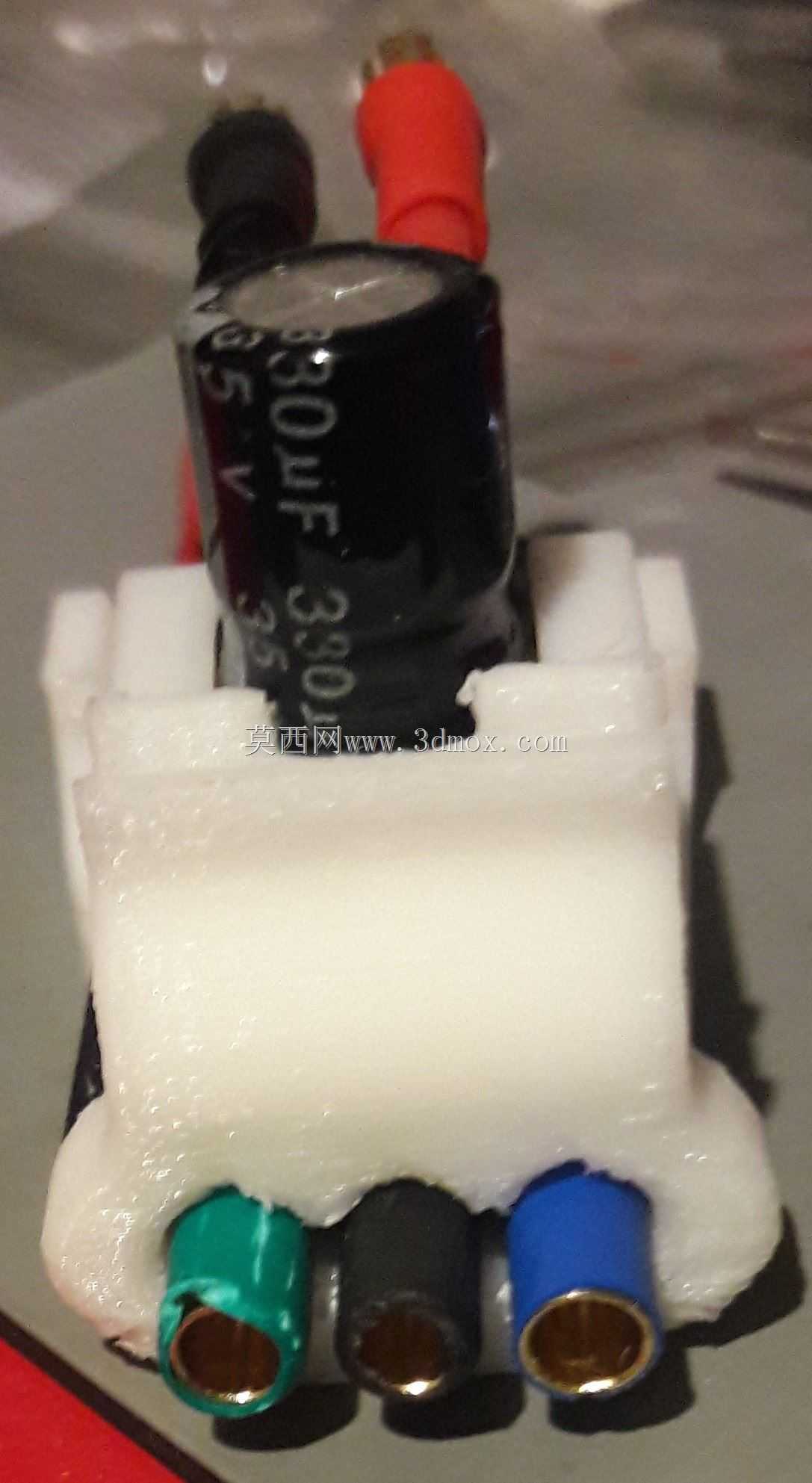

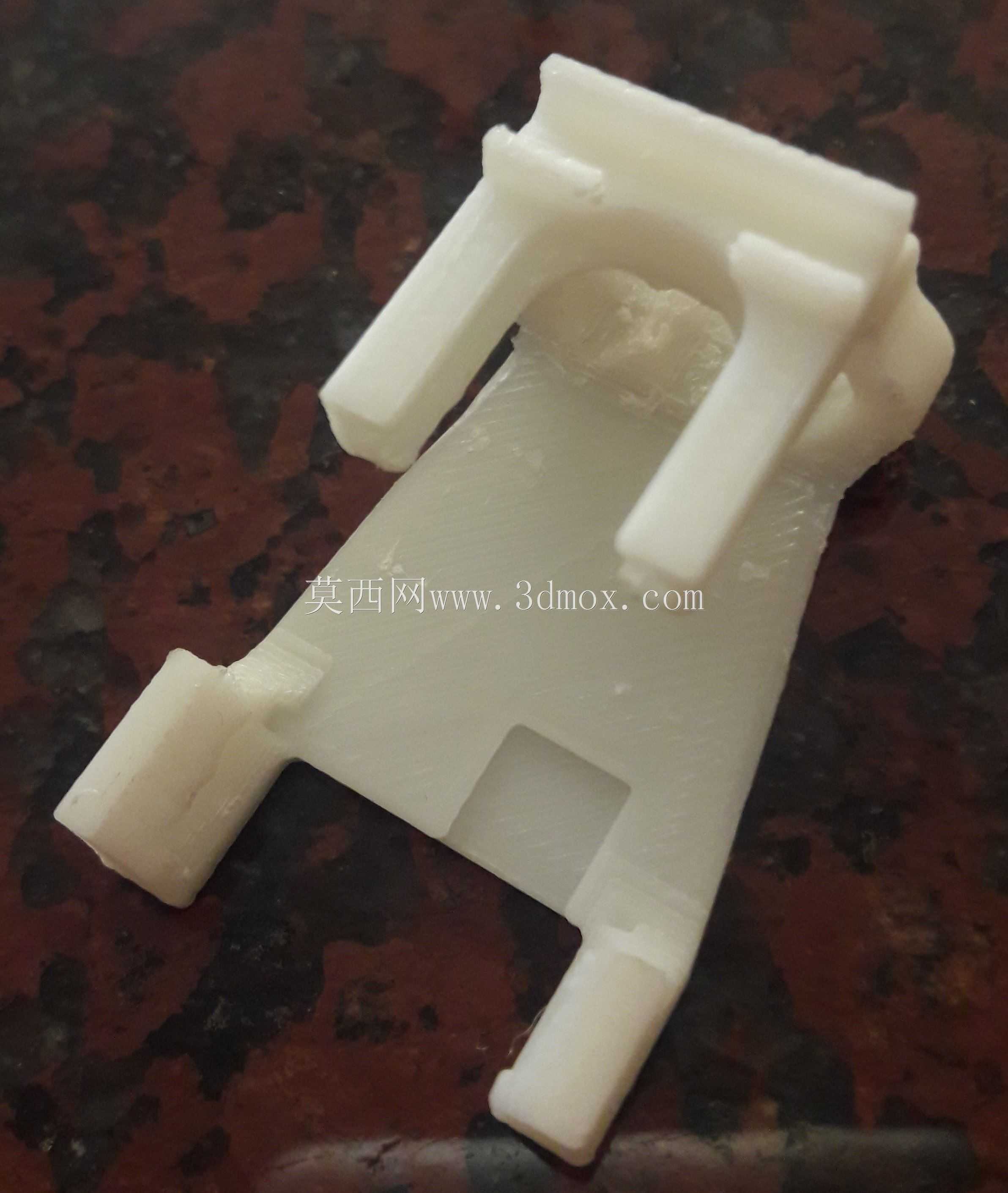

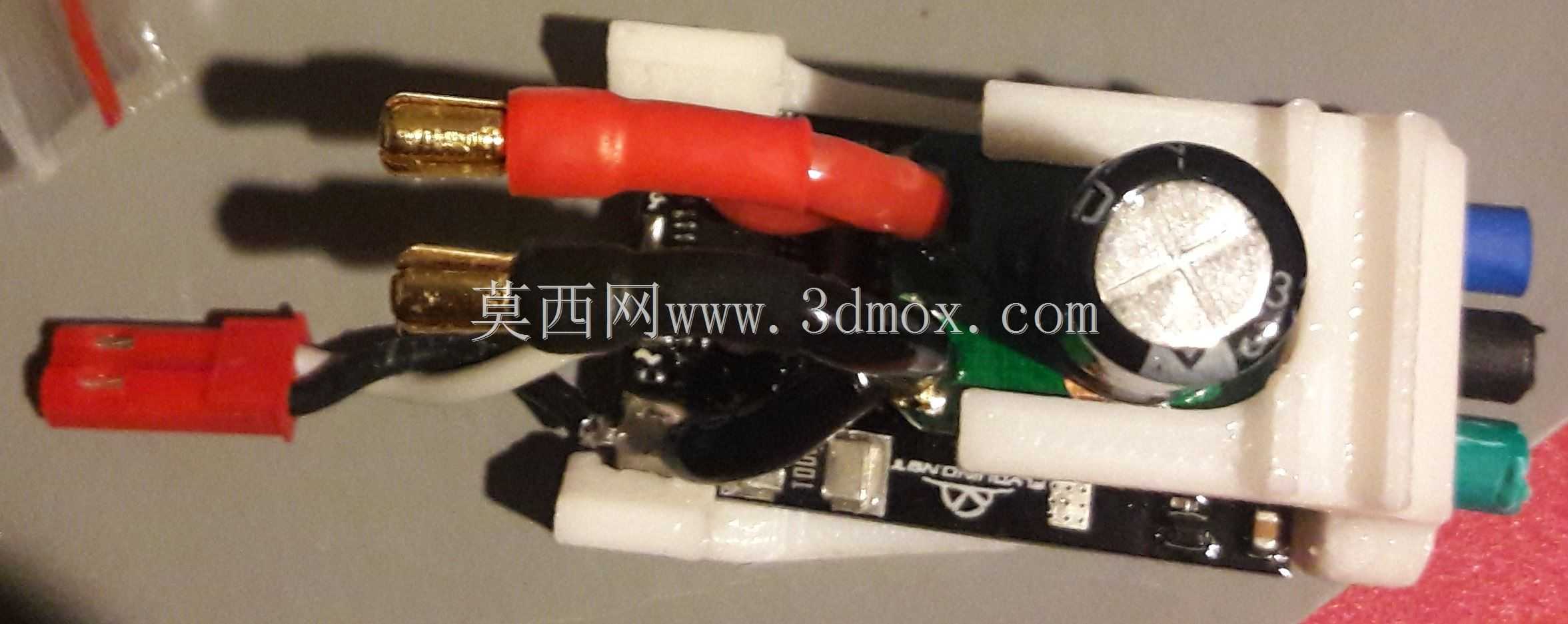

　　既可以保证电调能够顺利推入腔体，又能限制电调在X、Y、Z三个方向的窜动，不需要额外打胶或者扎带辅助固定，安装效率比传统固定方式提升不少。电容的安装位设置在支架的侧方延伸区域，位置刚好对应热收缩3.5mm连接器的接线方向，电容引脚可以直接对接电调的焊盘，不需要额外延长接线，最大程度减少接线长度带来的信号干扰，同时电容安装位做了半包围的限位结构，能够牢牢卡住电容的圆柱本体，避免振动过程中电容引脚承受额外的应力。设计过程中充分考虑了3D打印的工艺特性，所有壁厚都控制在1.2mm以上，没有小于45度的悬空结构，不需要添加支撑就可以直接打印成型，打印完成后不需要额外做打磨、攻丝等后处理，直接就能投入使用，

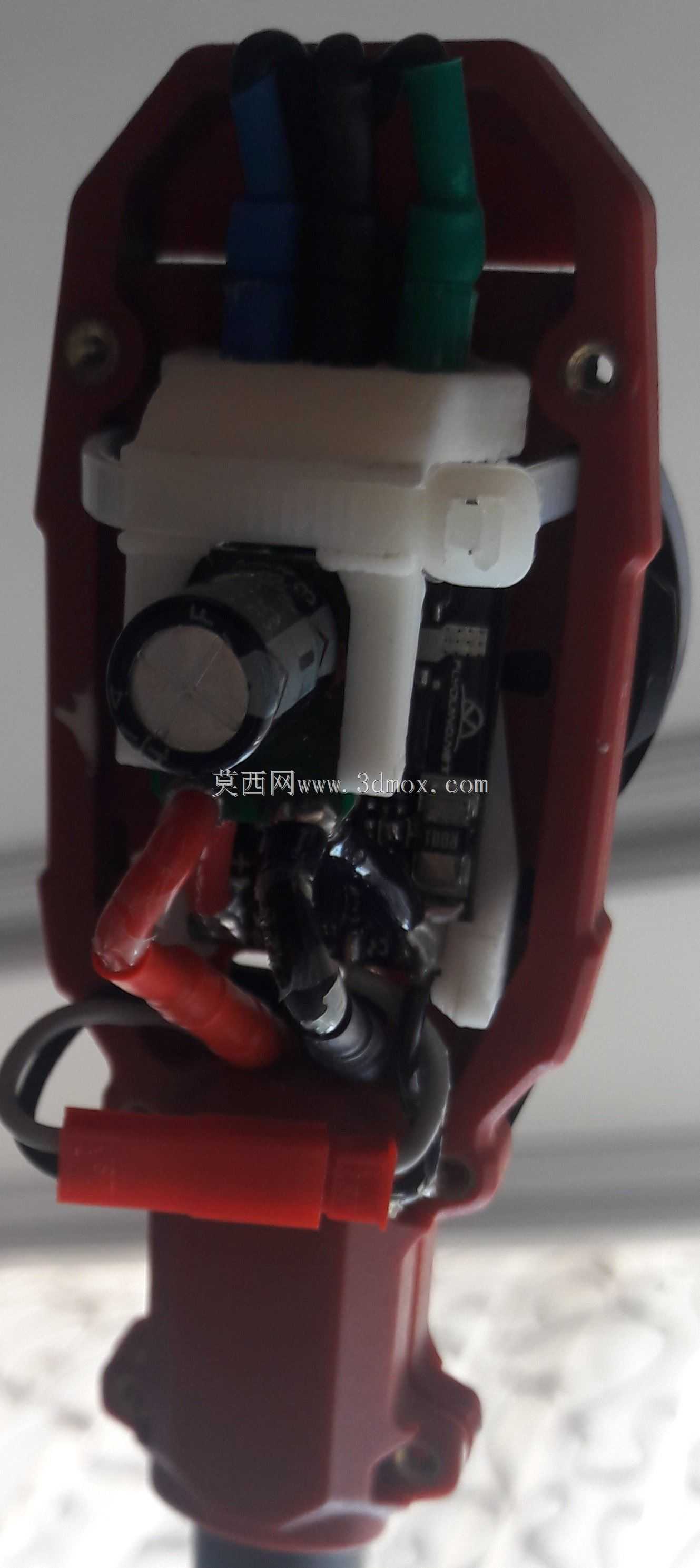

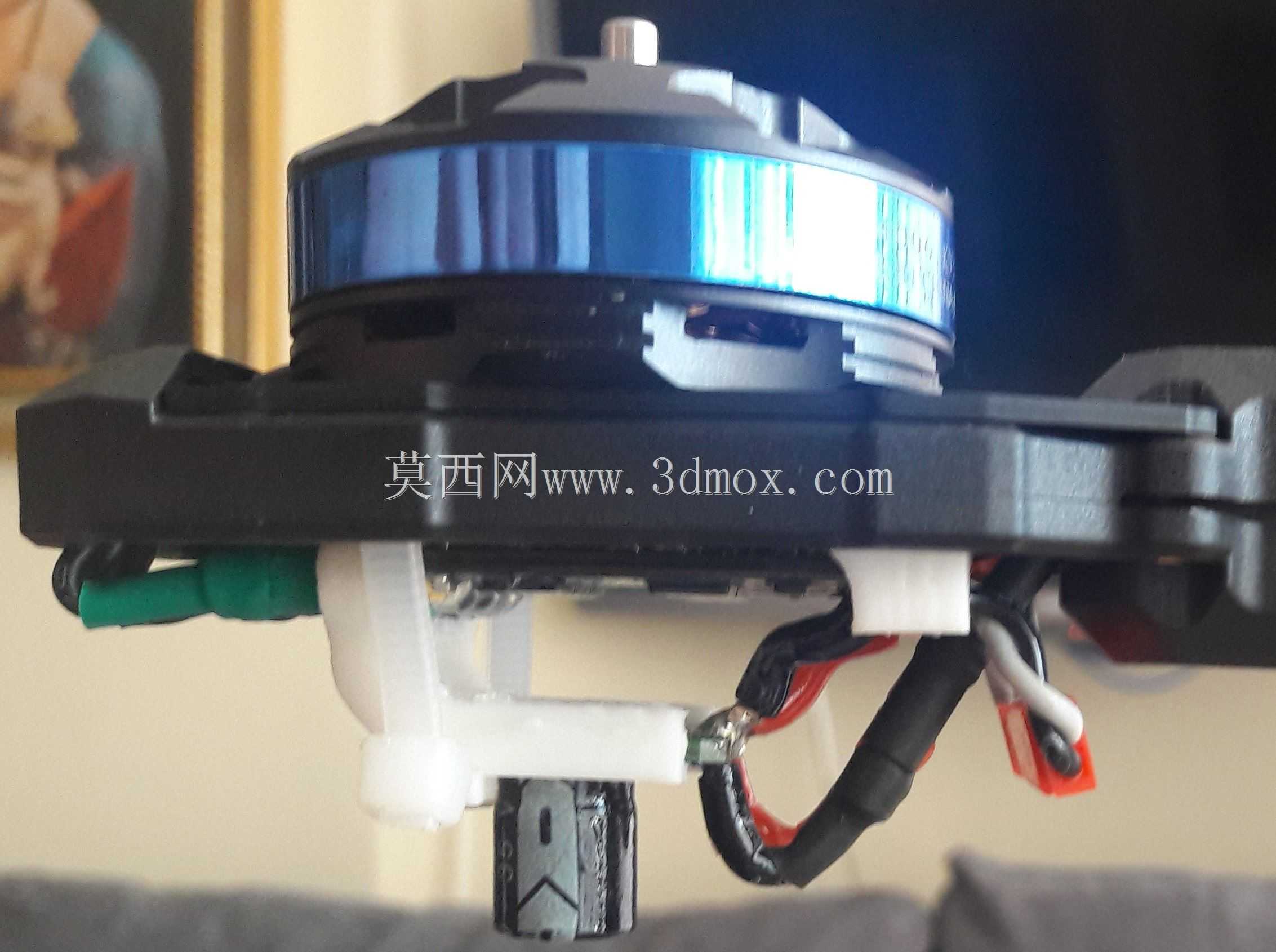

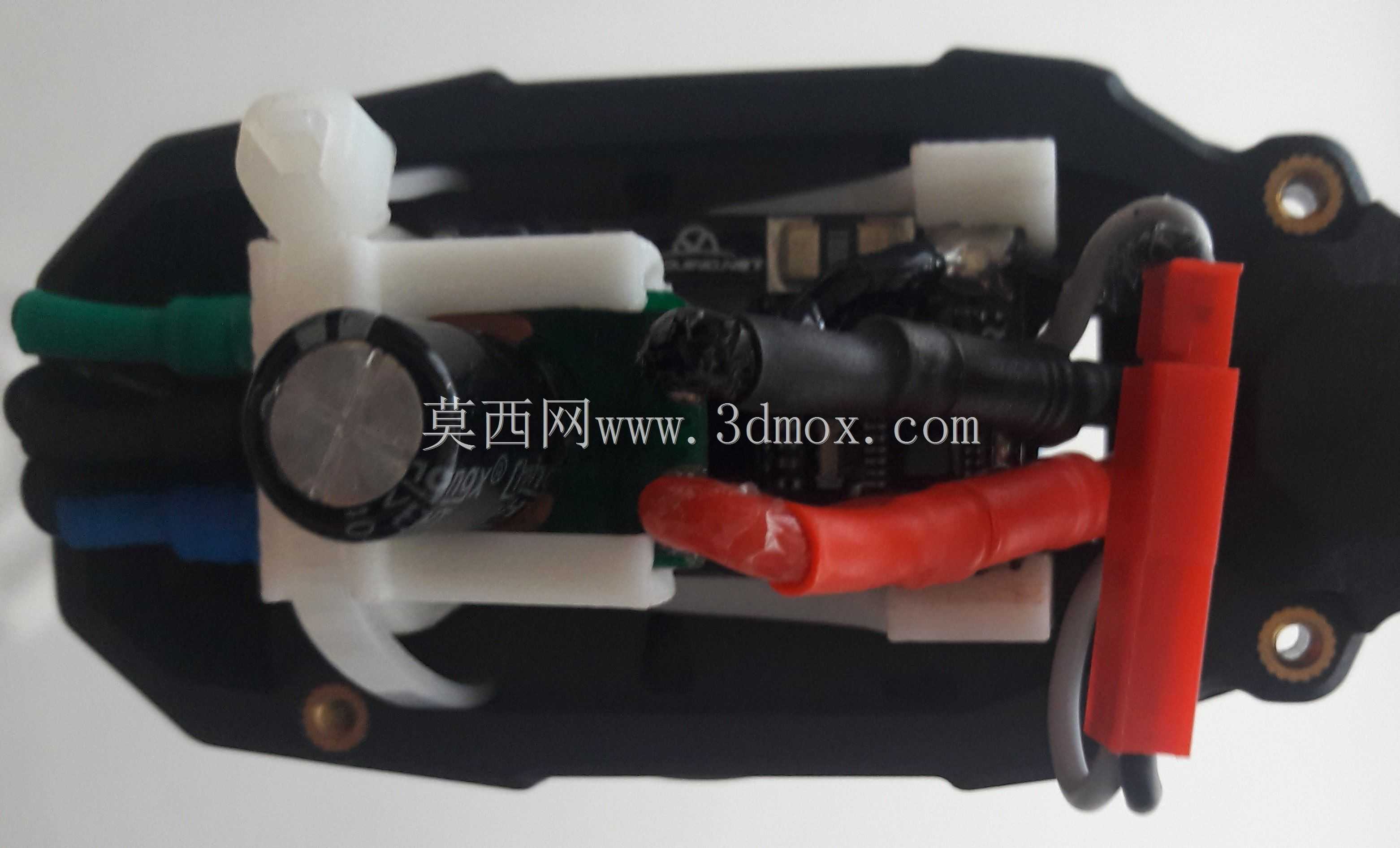

　　对于个人玩家或者小批量试制的场景非常友好。安装边界方面，支架底部预留了两个直径2mm的安装孔，孔位间距适配多数小型遥控车架、迷你航模机架的标准安装孔距，安装时只需要两颗M2螺丝就可以将支架整体固定在设备舱内，不会和周边的电机、接收机、电池等部件产生干涉。支架的走线位置做了专门的缺口设计，电调的信号线、动力线可以从缺口处顺出，不会被支架边缘压线，避免线皮磨损造成短路。实际使用中，这款支架可以将电调和电容整合为一个整体模块，设备维护时可以整体拆装，不需要单独拆卸各个元件，大幅降低了维护的时间成本。针对大油门工况下电调的散热需求，支架的腔体侧面做了开放式的开槽设计，既可以保证空气流通带走电调工作产生的热量，又不会降低整体的结构强度，

　　在持续大负载工况下，电调的工作温度比全包裹式支架低5-8摄氏度，能够有效提升电调的持续工作稳定性。电容的安装位置特意避开了电调的主发热区域，避免电容长期处于高温环境下出现容量衰减、寿命缩短的问题，同时电容与接插件的距离控制在10mm以内，最大程度发挥电容的滤波效果，减少大电流输出时的电压波动，提升动力输出的平顺性。
